特長
- 高効率動作：1倍、1.5倍、2倍昇圧モードのいずれかに自動切換え
- 超低損失ILED電流制御
- 最大700mAの出力電流
- 低ノイズの固定周波数動作
- 広いVIN範囲：2.9V～4.4V
- オープン/短絡LED保護
- シャットダウン時のLED切断
- 低いシャットダウン電流：2.5μA
- 4%のLED電流プログラミング精度
- 自動ソフトスタートにより、突入電流を制限
- インダクタなし
- 小さいアプリケーション回路（全部品が高さ1mm以下）
- 3mm×3mm 10ピンDFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3215は、高電流LEDに電力を供給するように設計された低ノイズ、高電流チャージポンプDC/DCコンバータです。このデバイスは、2.9V～4.4Vの入力から最大700mAの負荷をドライブできる高精度のプログラム可能な電流ソースを内蔵しています。外付け部品数が少ない（フライング・コンデンサ2個、プログラミング抵抗1本、バイパス・コンデンサ2個）LTC3215は、小型のバッテリ駆動アプリケーションに最適です。
内蔵のソフトスタート回路により、起動時の過度の突入電流を防止します。スイッチング周波数が高いので、小型の外付けコンデンサを使用できます。1本の外付け抵抗を使用してLED電流をプログラムします。LEDはシャットダウン時にVINから切断されます。
ILED電圧が非常に低い場合でも、超低損失電流ソースが高精度のLED電流を維持します。モードの自動切り換えは、LED電流ソースの両端の電圧をモニタし、ILEDのドロップアウトが検出された場合にのみモードを切り換えることにより、効率を最適化します。LTC3215は小型の3mm×3mm 10ピンDFNパッケージで供給されます。
アプリケーション
- 携帯電話、PDA、デジタル・カメラ用LEDトーチ/カメラ・ライト電源
- 一般の照明アプリケーションやフラッシュ/ストロボ・アプリケーション
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3215
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
25.65 K
ユーザ・ガイド
1
149.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3215EDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3215EDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
- LTC3215EDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3215EDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 3

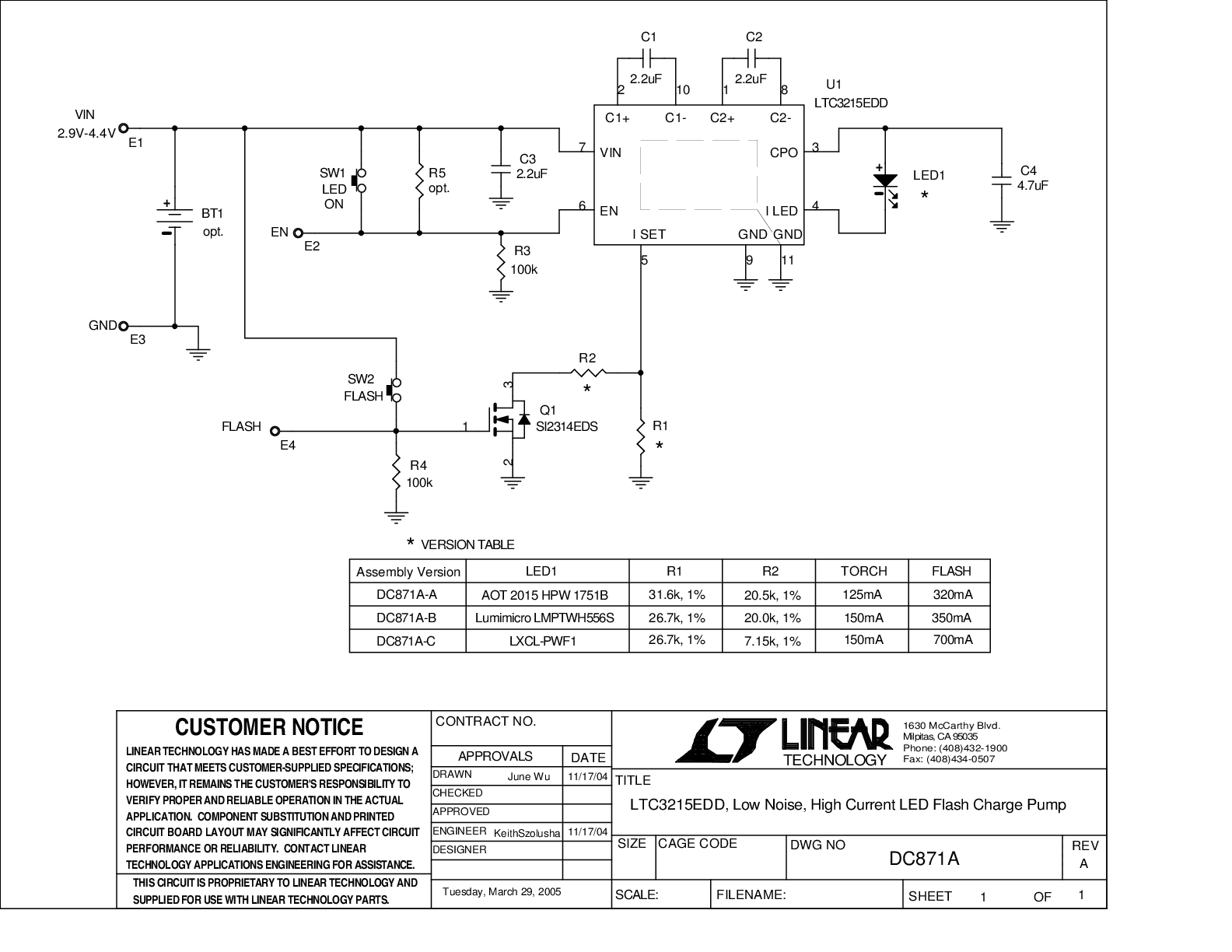

DC871A-A
LTC3215EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, AOT
製品の詳細
DC871A-A: Demo Board for the LTC3215 700mA Low Noise High Current LED Charge Pump.
資料
DC871A-B
LTC3215EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, LUM
製品の詳細
DC871A-B: Demo Board for the LTC3215 700mA Low Noise High Current LED Charge Pump.
資料
DC871A-C
LTC3215EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V − 4.4V, LUM
製品の詳細
DC871A-C: Demo Board for the LTC3215 700mA Low Noise High Current LED Charge Pump.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
