製品概要

機能と利点

  • 低ノイズの固定周波数動作

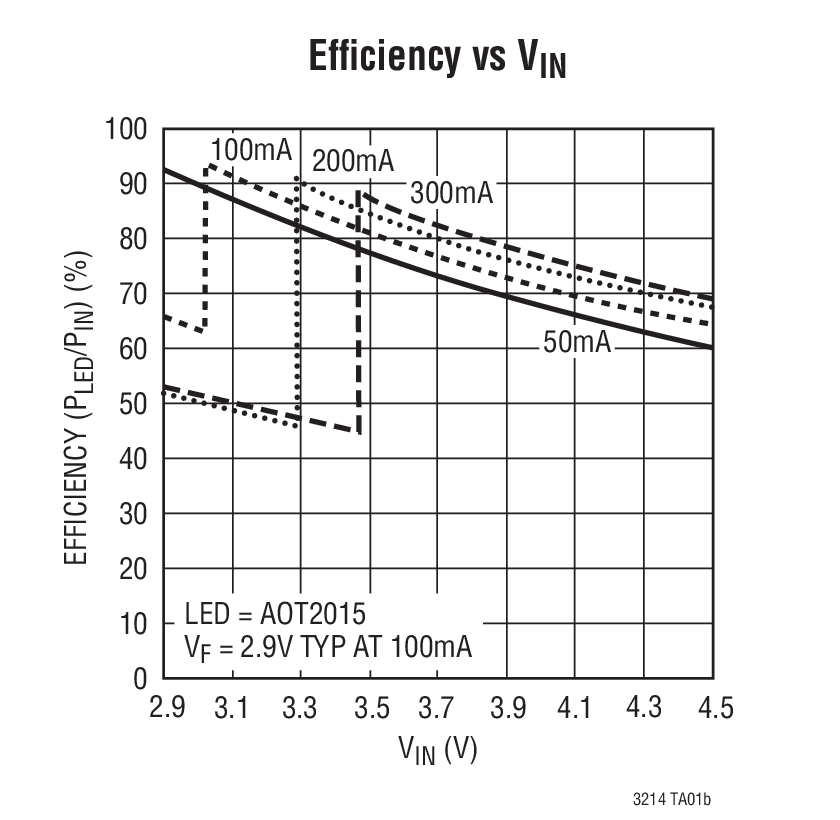

  • 高効率:最大94%
  • マルチモード動作:1倍、1.5倍、または2倍の昇圧モード
  • 自動モード切り換え
  • 高い出力電流:最大500mA
  • 小型のアプリケーション回路(3mm×3mm DFNパッケージ、全部品が高さ1mm未満)
  • 自動ソフトスタート
  • 出力切断機能
  • 開放/短絡LED保護
  • インダクタ不要

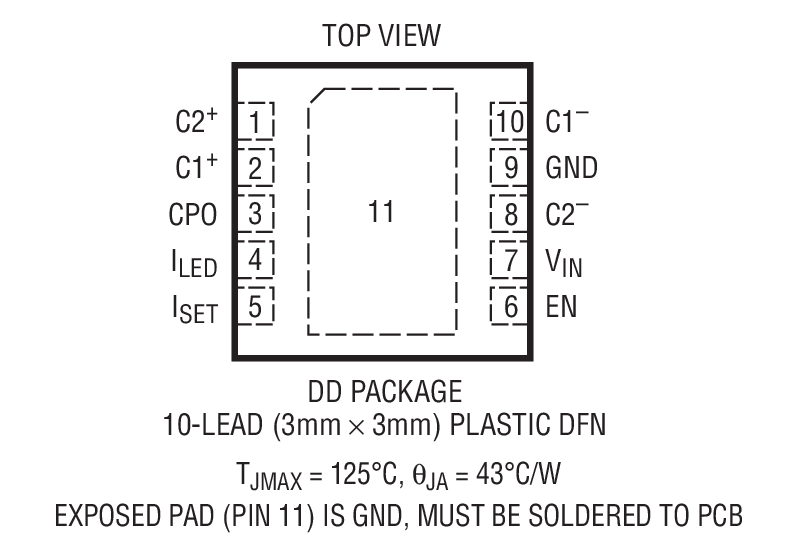

  • 110mΩのLED電流検出抵抗内蔵3mm×3mm 10ピンDFNパッケージ

製品概要

LTC3214は、2.9V~4.5Vの入力から最大500mAで大電流LEDを駆動できる低ノイズの大電流チャージポンプDC/DCコンバータです。LTC3214は外付け部品点数が少ない(フライング・コンデンサ2個、プログラミング抵抗1本、VINピンとCPOピンに接続するバイパス・コンデンサ2個)ので、小型のバッテリ駆動アプリケーションに最適です。

内蔵のソフトスタート回路により、起動時の過度の突入電流を防止します。スイッチング周波数が高いので、小型の外付けコンデンサを使用できます。

出力電流レベルは1本の外付け抵抗で設定します。LED電流は内蔵の110mΩ検出抵抗を使用して調整します。チャージポンプ両端の電圧をモニタし、ドロップアウトが検出された場合にのみモードを切り換えることにより、モードの自動切り換えで効率を最適化します。このデバイスは高さの低い3mm×3mm 10ピンDFNパッケージで供給されます。


アプリケーション

  • 携帯電話、PDA、デジタル・カメラ用LEDトーチ/カメラ・ライトの電源
  • 一般的な照明アプリケーションやフラッシュ/ストロボ・アプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

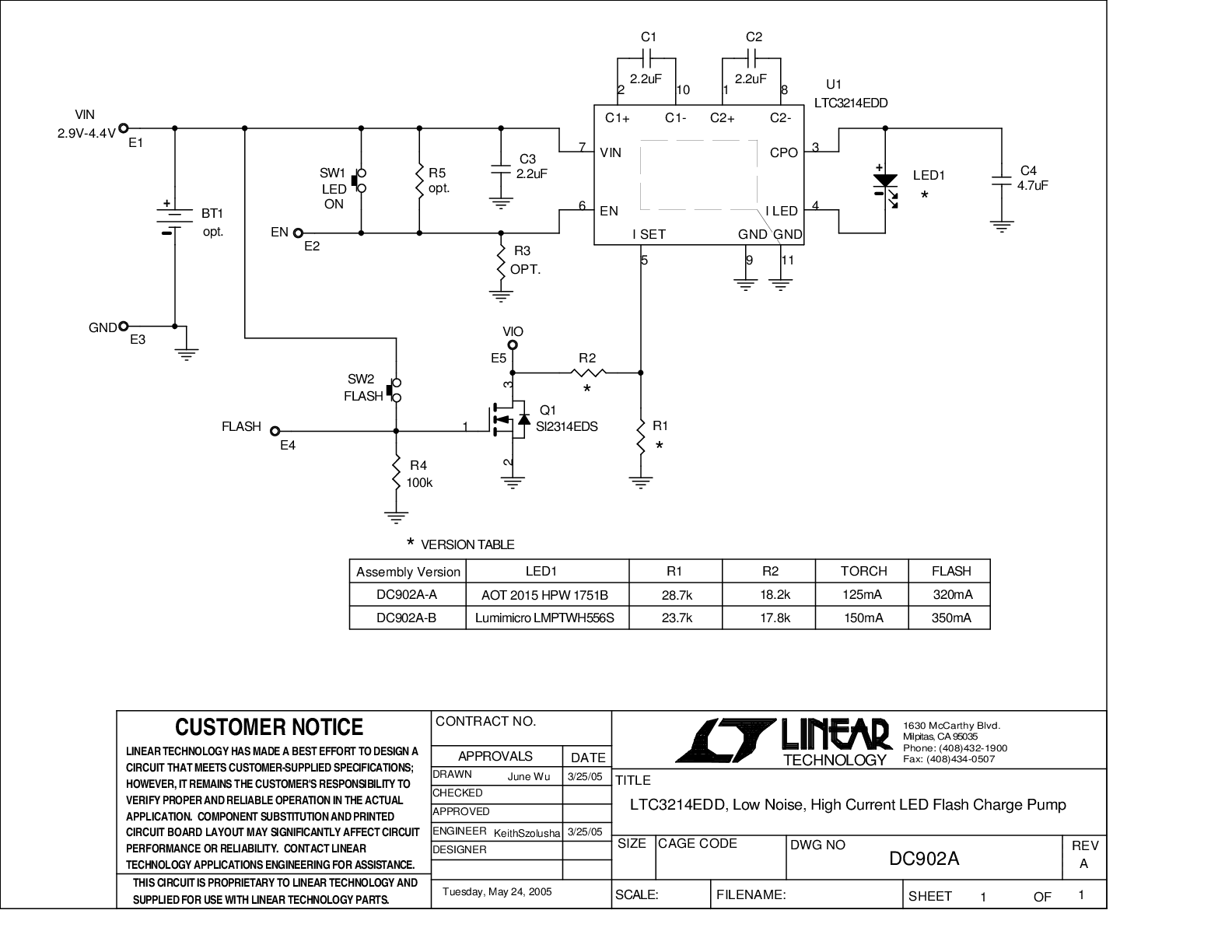

評価キット (2)
