製品概要
機能と利点
- 低ノイズの固定周波数動作
- ダブラ・チャージ・ポンプに比べて入力電流を25%低減
- 高出力電流：最大125mA
- 小型のアプリケーション回路
- 安定化された出力電圧または出力電流
- 自動ソフトスタート機能
- VIN範囲：2.7V ～ 4.5V
- インダクタ不要
- 1.5MHzのスイッチング周波数
- シャットダウン時、ICCが1μA以下
- 10ピンMSOPパッケージと10ピン3mm×3mm DFNパッケージで供給
製品概要
LTC3202は、フラクショナル・コンバージョンを使用して白色LEDアプリケーションの効率向上を図る低ノイズの固定周波数チャージ・ポンプDC/DCコンバータです。このデバイスを使用して、2.7V ～ 4.5V入力から安定化された電圧または最大125mAの電流を生成することができます。外付け部品数が少ない（2個のフライング・コンデンサとVINとVOUTに 2個の小型バイパス・コンデンサ）ので、小型のバッテリ駆動アプリケーションに最適です。
LTC3202は2ビットDACを内蔵しているので、LED電流を調整してLEDの明るさを制御できます。また、サーマル・シャットダウン保護機能を搭載し、VOUTからGNDへの連続的な短絡に対する耐性を備えています。内蔵のソフトスタート回路により、起動時の過剰な突入電流を防止します。スイッチング周波数が高いので、小型の外付けコンデンサを 使用可能です。低電流シャットダウン時には、負荷がVINから切断され、消費電流が1μA以下に低減されます。

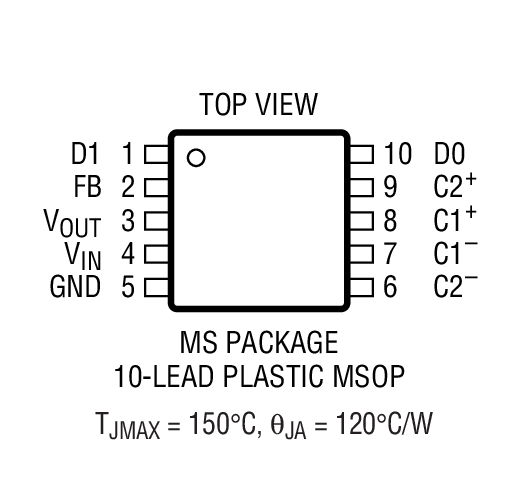

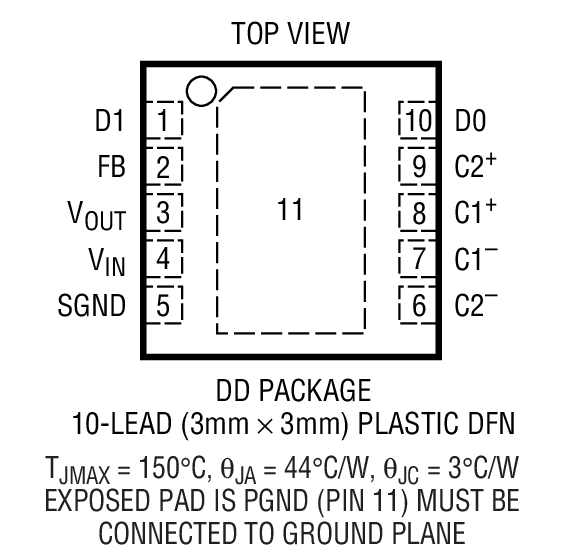

LTC3202は10ピンMSOPパッケージと10ピン3mm×3mm DFNパッケージで供給されます。
アプリケーション
- 白色LEDバックライト

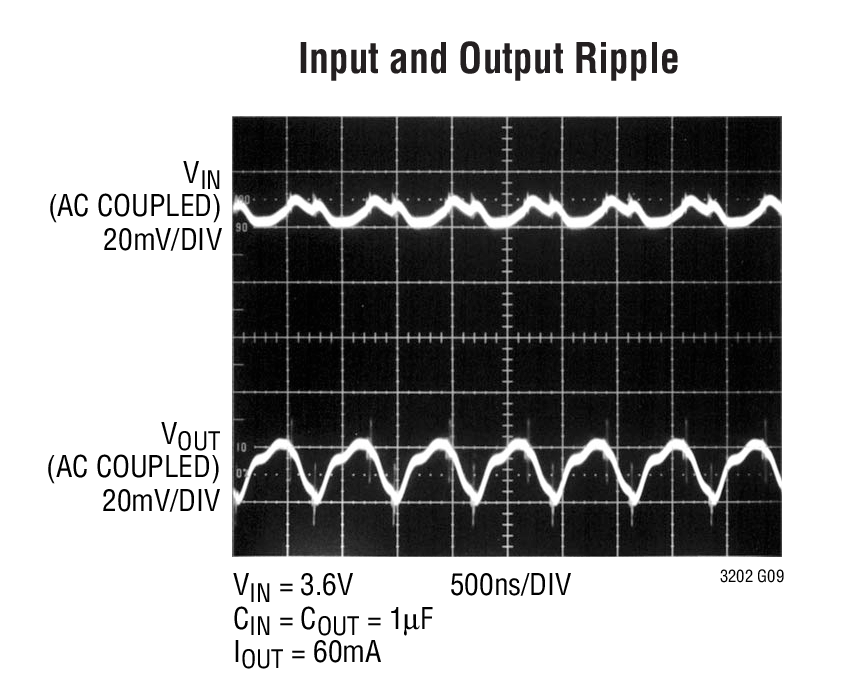

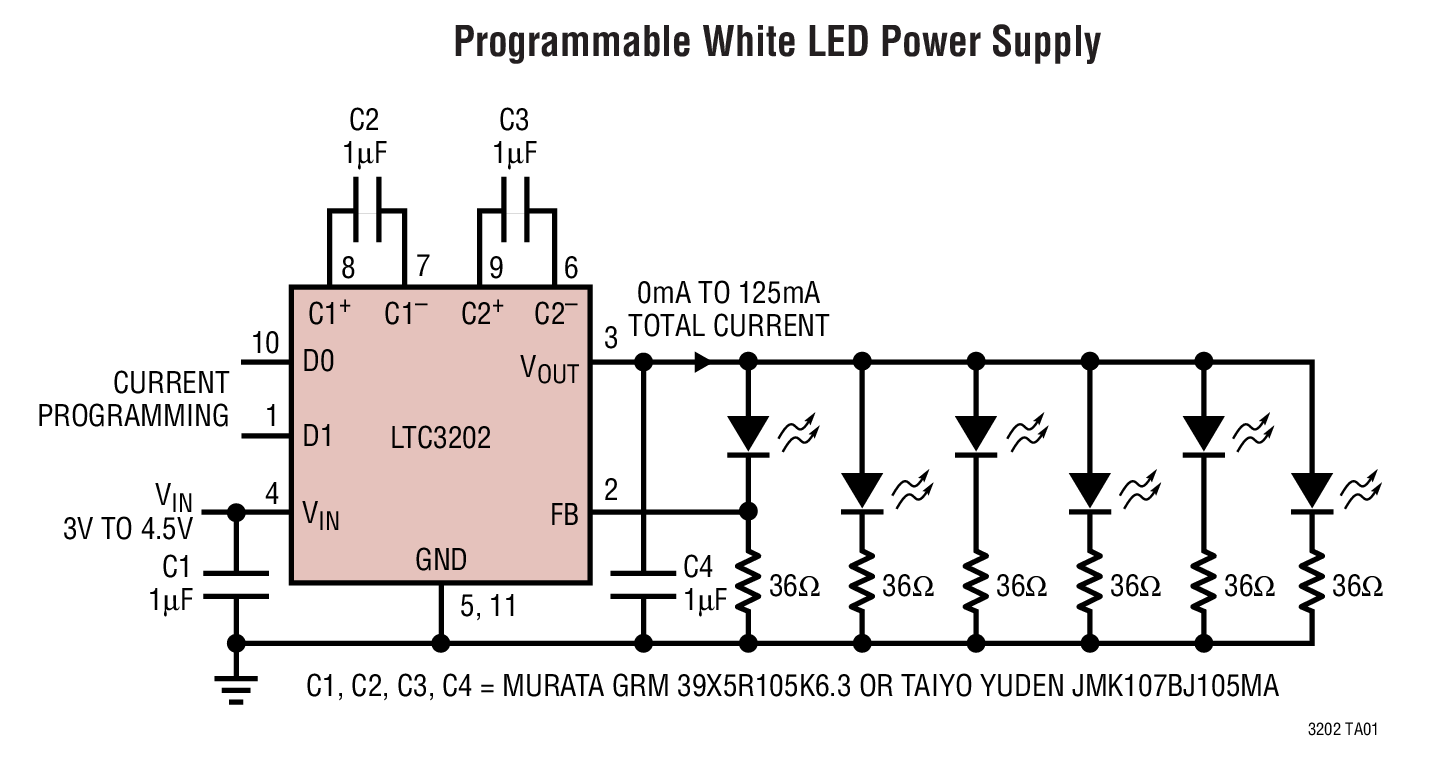

- プログラム可能な昇圧電流源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R415 Reliability Data3/23/2018
-

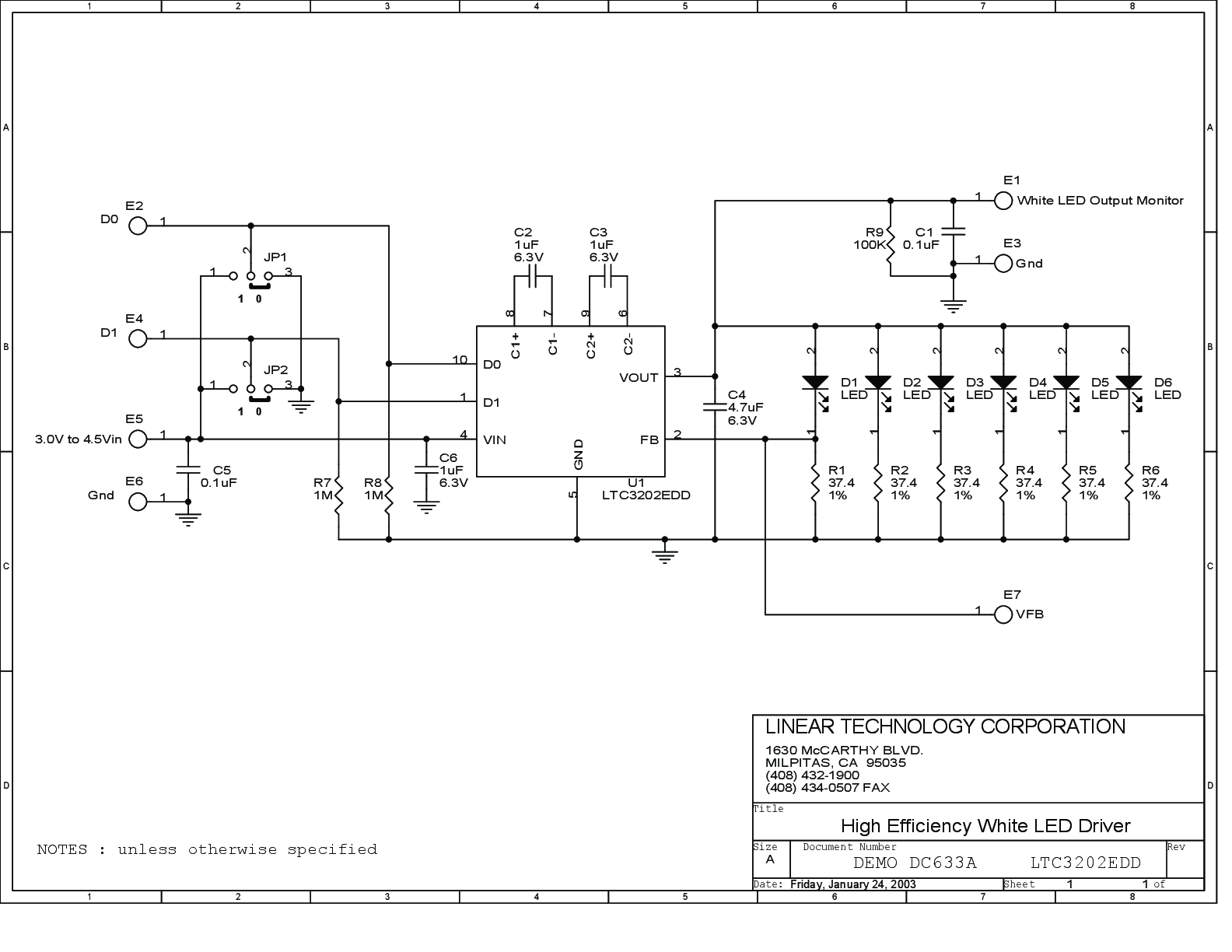

DC633A - Demo Manual9/24/2009
-

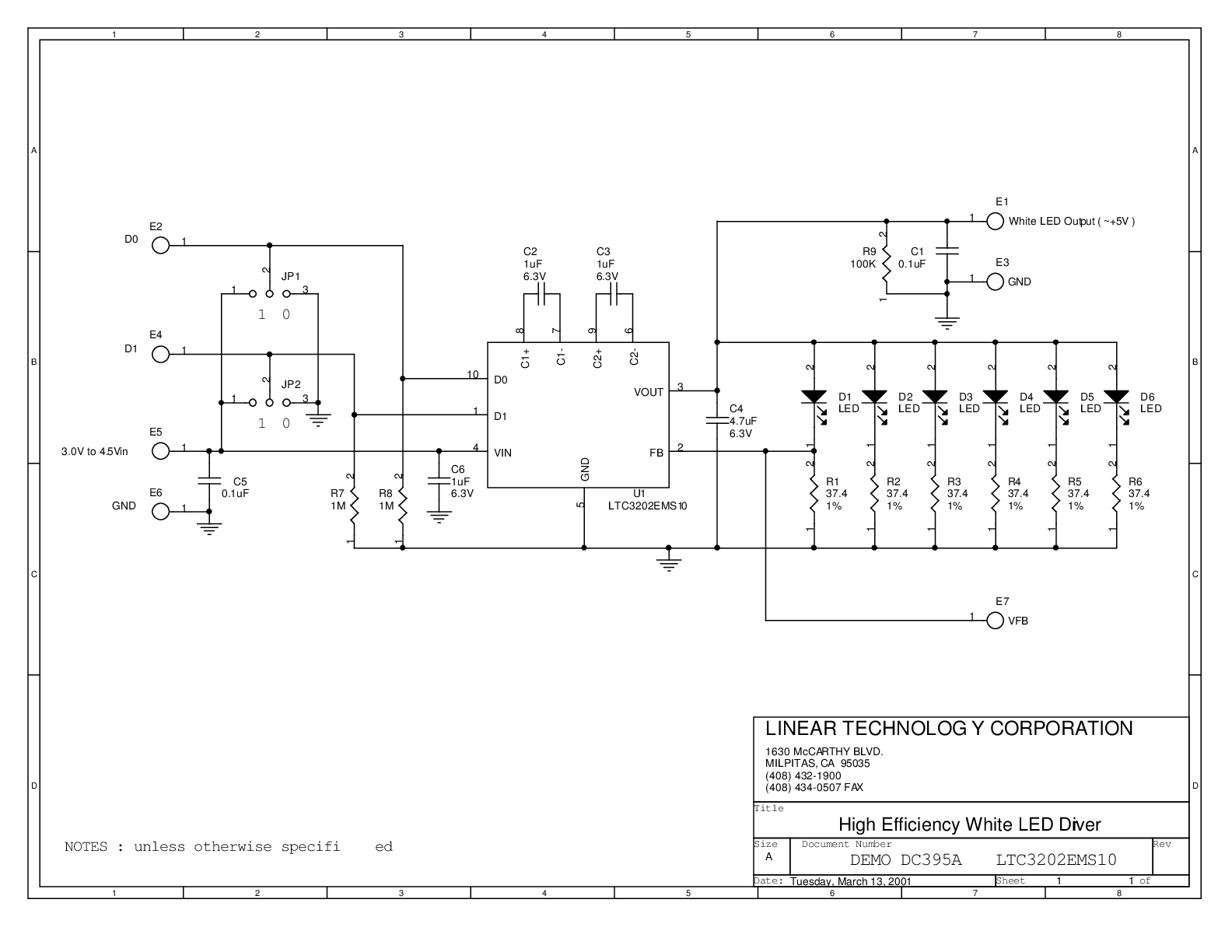

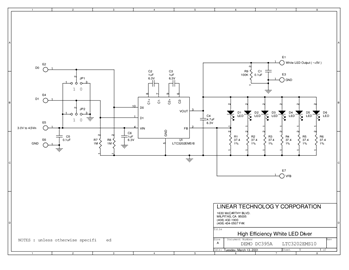

DC395A - Demo Manual9/24/2009
-
LTC3202 Charge Pump Improves Efficiency for Powering White LEDs9/1/2001 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3202
