特長
- 入力ノイズ・フィルタにより、電源ノイズを最小化
- 固定周波数動作
- 3ビットLED電流制御
- インダクタ不要
- 低いシャットダウン電流：ICC<1μa
- 出力電流：100mA
- VIN範囲：2.7V～4.5V
- 1.8MHzのスイッチング周波数
- ソフトスタートにより、ターンオン時の突入電流を制限
- 短絡保護および熱保護機能

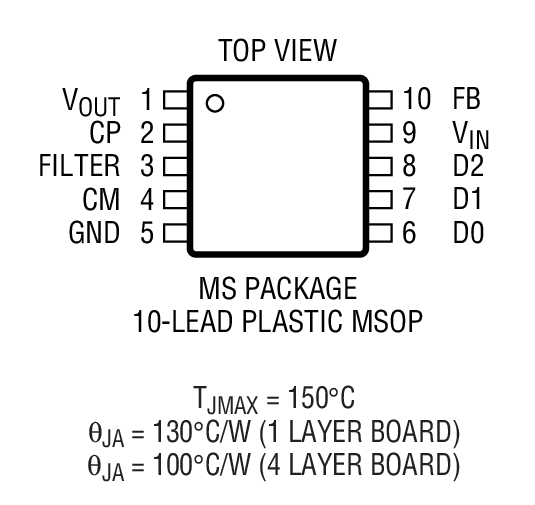

- 10ピンMSOPパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

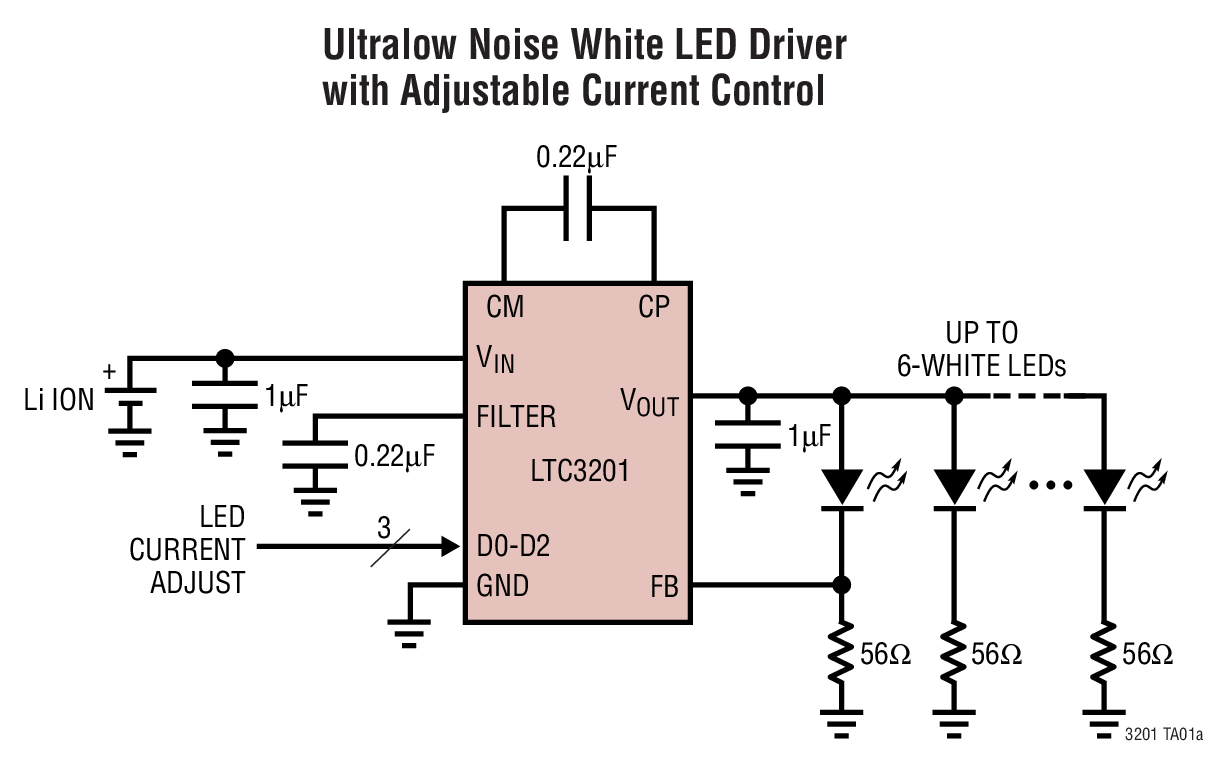

LTC3201は、白色LEDに電力を供給するために設計された、超低ノイズ、固定周波数チャージ・ポンプDC/DCコンバータです。このデバイスは、100mAの出力電流を供給可能な低ノイズ昇圧電源を提供します。LED電流を安定化することで、正確で安定したバックライトを可能にします。3ビットDACが出力電流を調整し、輝度を制御します。
LTC3201は外付け部品数が少なく（1個の小型フライング・コンデンサと3個の小型バイバス・コンデンサ）、小型のMSOP-10パッケージで供給されるので、スペースの限られたアプリケーションに最適です。入力ノイズ・フィルタによって入力ノイズがさらに低減され、バッテリに直接に接続可能です。また、スイッチング周波数が高いので、小型の外付け部品を使用できます。
LTC3201は熱保護機能を搭載し、GNDへの不定な出力短絡に対して保護されています。 内蔵のソフトスタート回路により、ソフトスタート時の過剰な突入電流を防止します。ま た、低電流シャットダウン時には、負荷がVINから切り離され、消費電流が1μA以下に低減されます。
アプリケーション
- 白色LEDバックライト
- プログラム可能な昇圧電流源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3201
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
53.00K
信頼性データ
1
25.65 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3201EMS#PBF |
10-Lead MSOP
|
|
|
| LTC3201EMS#TRPBF |
10-Lead MSOP
|
|
- LTC3201EMS#PBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3201EMS#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3201EMS#PBF
製造中
LTC3201EMS#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3201EMS#PBF
製造中
LTC3201EMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3201EMS#PBF
製造中
LTC3201EMS#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC381A
LTC3201EMS | 100mA White LED (5) Power Supply
製品の詳細

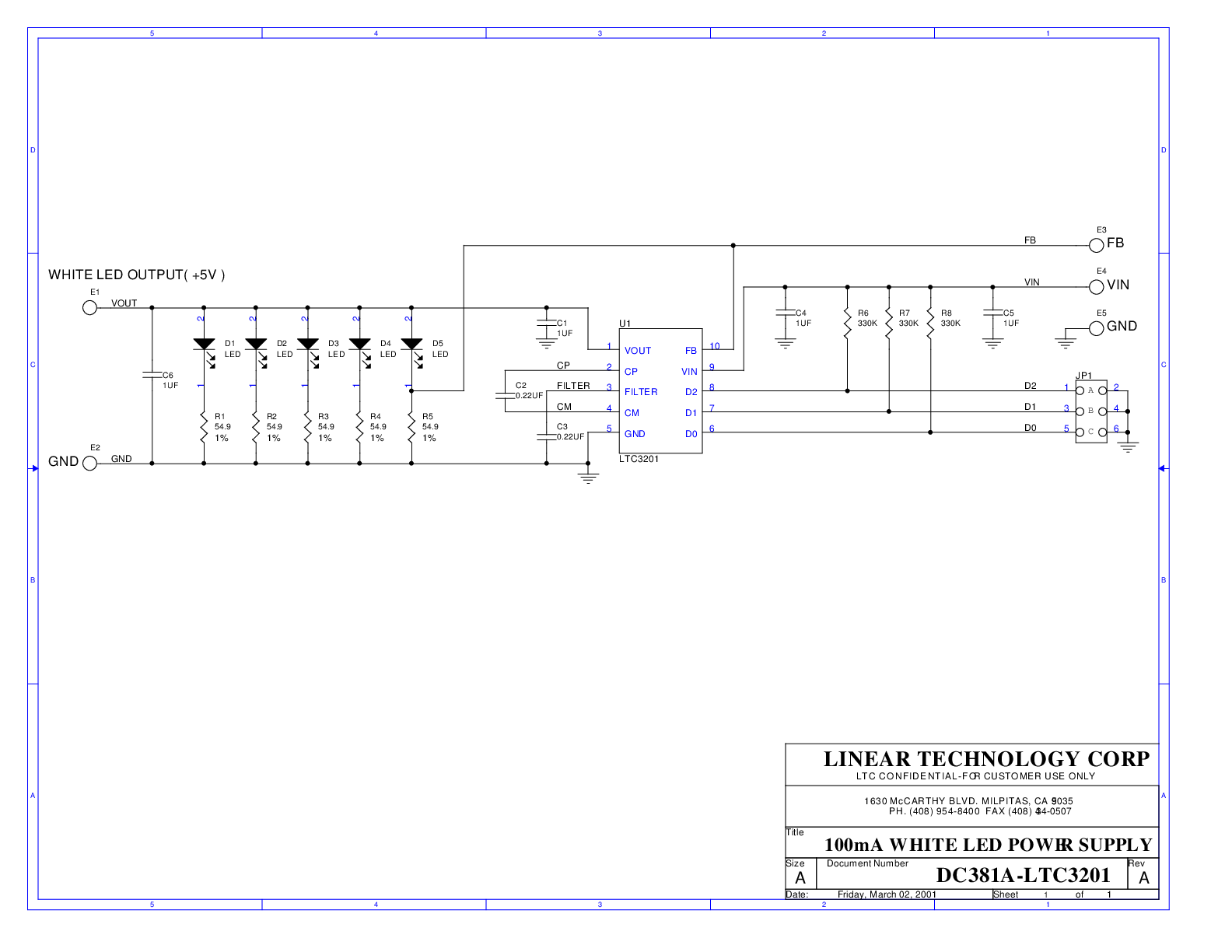

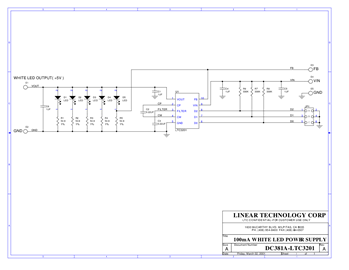

DC381A: Demo Board for the LTC3201 - 100mA Ultralow Noise Charge Pump LED Supply with Output Current Adjust
