LTC3125

入力電流制限付き1.2A同期整流式昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.71
特長
  • 平均入力電流制限を設定可能
  • 入力電流精度:5%
  • 設定範囲:200mA~1000mA
  • VIN:1.8V~5.5V、VOUT:2V~5.25V
  • 高電流GSM/GPRS負荷バーストをサポート
  • VIN > VOUT動作
  • 1.6MHzの固定周波数動作
  • 電流センス抵抗を内蔵
  • 1.2Aのピーク電流制限
  • 効率:最大93%
  • シャットダウン時の出力切断
  • ソフトスタート
  • 低消費電流(15μA)Burst Mode®動作
  • 2mm×3mm×0.75mmのDFNパッケージ
製品概要
show more Icon

LTC3125は、平均入力電流制限を高精度で設定可能な高効率の同期整流式昇圧DC/DCコンバータです。500mAで5%精度の平均入力電流制限を抵抗で設定可能なので、幅広いアプリケーションに適しています。モバイル・コンピューティングにおいて、GSMおよびGPRSカードはPCカードやCompactFlashスロットの能力をはるかに上回る大きな電流パルスを必要とします。LTC3125を蓄積コンデンサと共に使用することにより、スロットの電力をその能力の範囲内に安全にとどめ、高い性能とシンプルなソリューションを実現します。

同期整流によって高効率を達成すると同時に、1.6MHzのスイッチング周波数によってソリューションの実装面積を最小限に抑えます。電流モードPWM設計は内部で補償されています。また、出力切断により、シャットダウン時に負荷の放電を可能にし、同時に突入電流を制限します。

LTC3125はこの他に、1μAを下回るシャットダウン電流、短絡保護、熱過負荷保護を特長とし、高さの低い0.75mm×2mm×3mmパッケージで供給されます。


アプリケーション

  • GSM/GPRS PCMCIA/CompactFlash PCカード・モデム
  • ワイヤレス緊急用ロケータ
  • 携帯ラジオ
  • スーパーキャパシタ・チャージャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3125EDCB#TRMPBF
  • HTML
  • HTML
LTC3125EDCB#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1267A

LTC3125EDCB Demo Board | 1.5A Switch, 3.3V Input, VOUT = 4V @ 500mA (2A Pulses)

zoom

DC1267A

LTC3125EDCB Demo Board | 1.5A Switch, 3.3V Input, VOUT = 4V @ 500mA (2A Pulses)

LTC3125EDCB Demo Board | 1.5A Switch, 3.3V Input, VOUT = 4V @ 500mA (2A Pulses)

製品の詳細

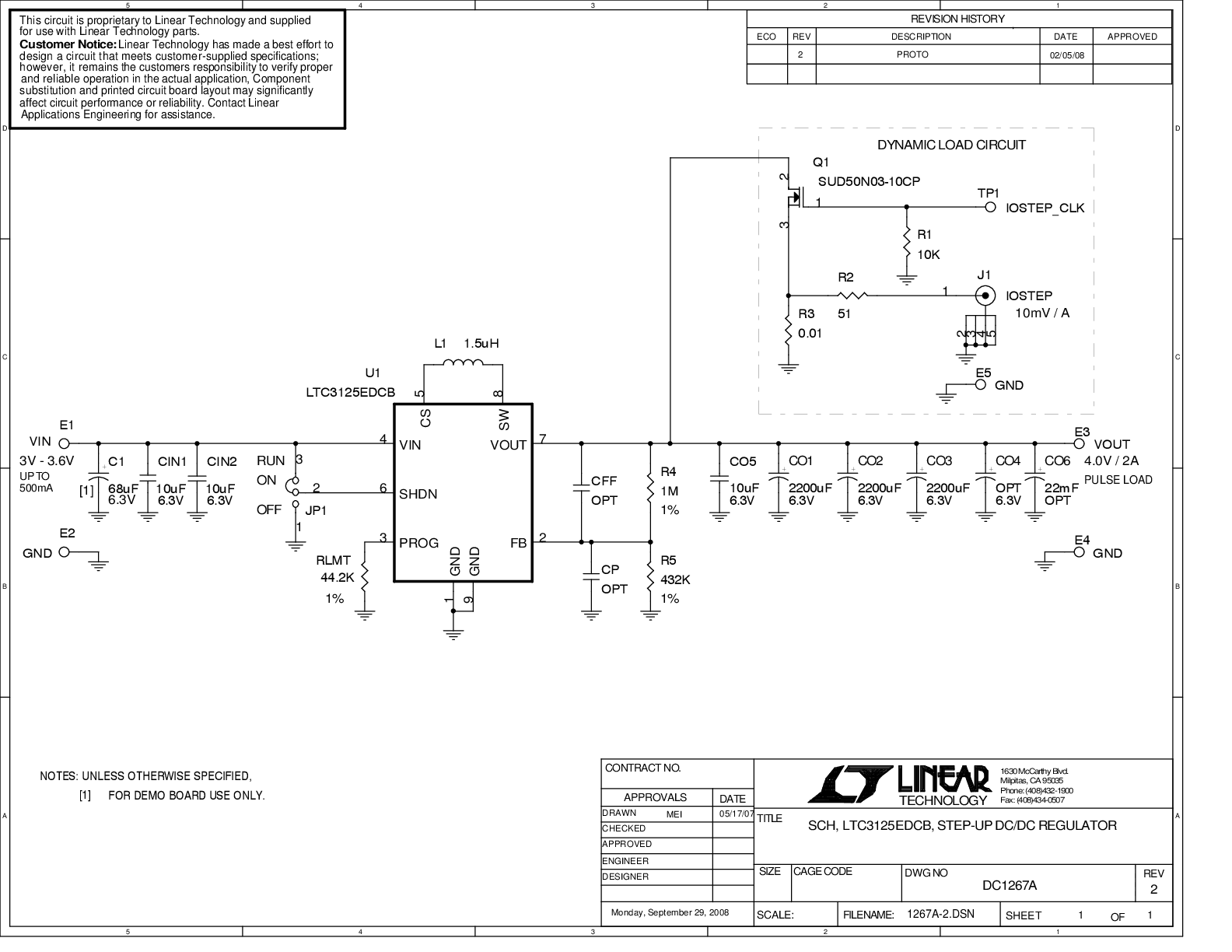

Demonstration circuit 1267A is a step-up DC/DC regulator featuring the LTC3125EDCB and is ideally suited for pulsed load applications where the input current needs to be limited. Demonstration circuit 1267A is configured for 500mA maximum input current limit and can handle pulsed load currents of up to 2A, with duty cycles of up to 15%. The input voltage range is 3.3V ±10%.
