LTC3035

チャージポンプ・バイアス・ジェネレータ付き300mA、VLDOリニア・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.62
特長
  • 広い入力電圧範囲:1.7V~5.5V
  • 調整可能な広い出力電圧範囲:0.4V~3.6V
  • 内蔵チャージポンプにより、ハイサイド・バイアスを生成

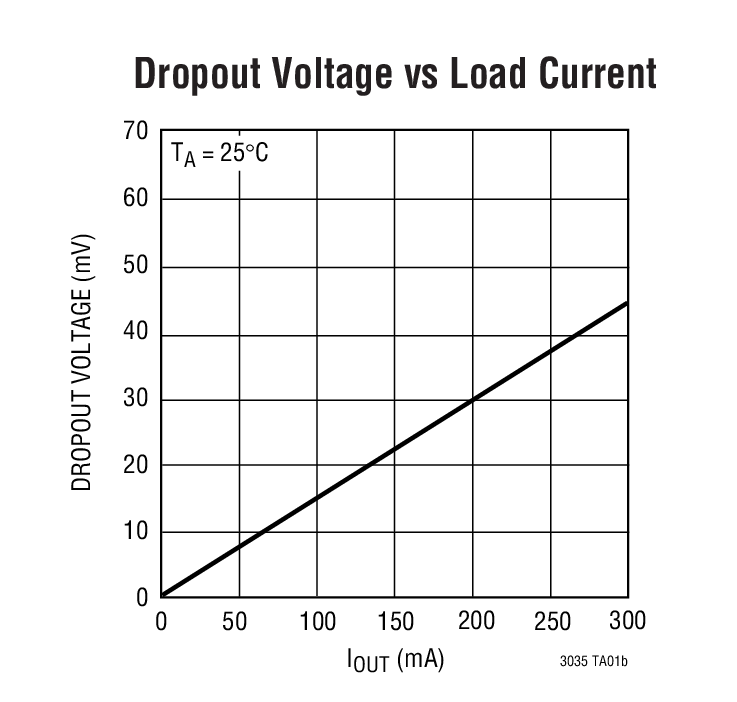

  • 非常に低い損失電圧: 300mAで45mV
  • 温度、電源、負荷の全範囲で±2%の電圧精度
  • 高速過渡回復
  • 低い動作電流:IIN = 100μA(標準)
  • 低いシャットダウン電流:IIN = 1μA(標準)
  • 最小1μFのセラミック・コンデンサで安定
  • 出力電流制限
  • 熱過負荷保護機能
  • 逆出力電流保護機能

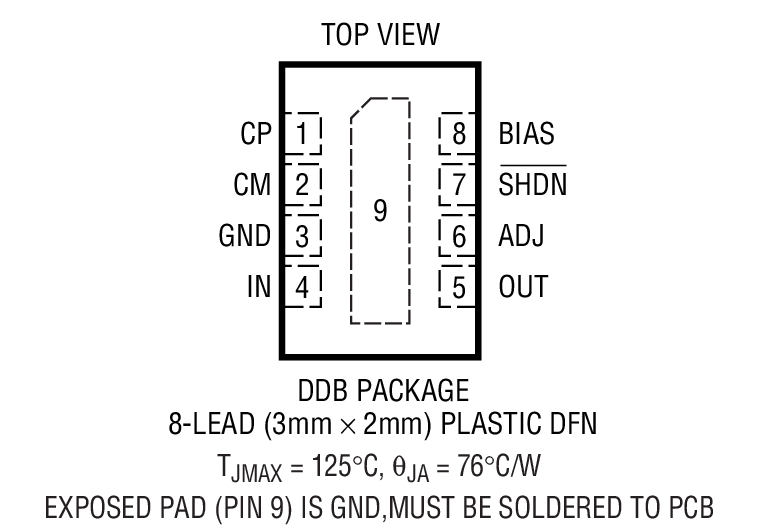

  • 8ピン(3mm×2mm)DFNパッケージ
製品概要
show more Icon

LTC3035は、1.7Vという低い入力電圧で動作する、マイクロパワーVLDO(超低損失)リニア・レギュレータです。標準わずか45mVの損失電圧で300mAの出力電流を供給可能です。LTC3035は、内部LDO回路に必要なバイアス電圧を供給するチャージポンプを内蔵しているので、低入力電圧で動作可能です。出力電流は入力電源から直接得られるので、高効率のレギュレーションが可能です。チャージポンプ・ジェネレータの動作に必要なものは、0.1μFのフライング・コンデンサと1μFのバイアス・コンデンサだけです。リファレンス電圧が0.4Vと低いので、LTC3035の出力電圧は一般的なLDOに比べてかなり低い値にプログラムできます。出力電圧は2本の超小型SMD抵抗を介してプログラムされます。低消費電流のLTC3035は、バッテリ駆動システムでの使用に最適です。

他の特長として、高い出力電圧精度、優れた過渡応答、1μFの超低ESRセラミック・コンデンサでの安定、短絡および熱過負荷保護、出力電流制限、逆電流保護などがあります。 LTC3035は高さの低い小型の(3mm×2mm×0.75mm)8ピンDFNパッケージで供給されます。


アプリケーション

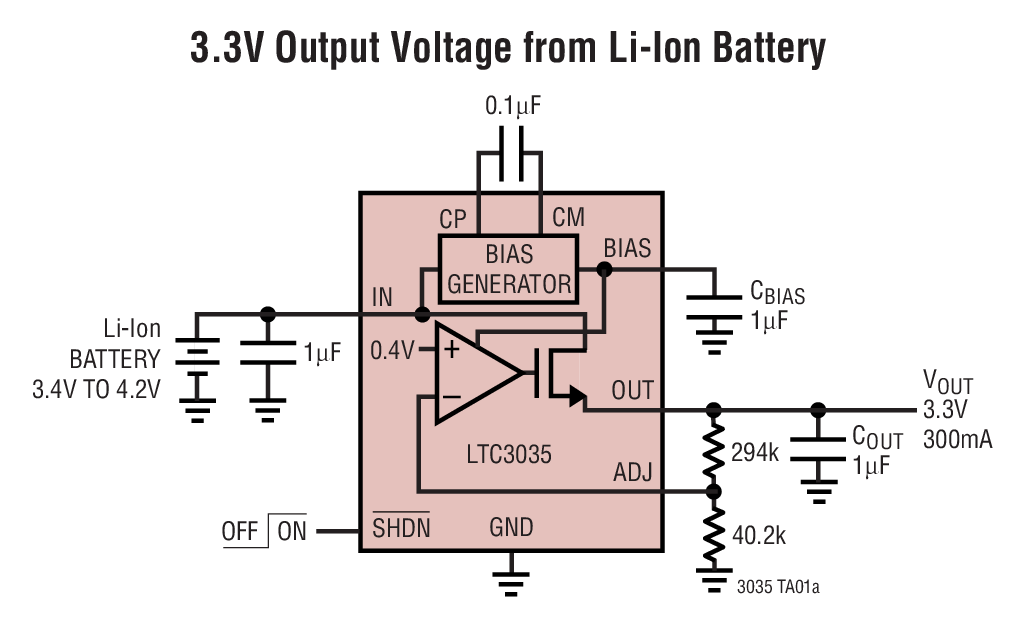

  • リチウムイオンから3.3Vの低損失電源
  • 2 AAセルから1.8Vの低損失電源
  • 低消費電力ハンドヘルド機器
  • 低電圧ロジック電源
  • DSP電源
  • 携帯電話
  • 携帯用電子機器
  • ハンドヘルド医療機器
  • スイッチング電源ノイズ除去用ポスト・レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.62

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3035EDDB#TRMPBF
  • HTML
  • HTML
LTC3035EDDB#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC886A

LTC3035EDDB Demo Board | VLDO Linear Regulator, Charge Pump Bias Generator, 1.7V ≤ VIN ≤ 5.5V, VOUT = 2.5V/3.3V/5V/Adjustable @ 300mA

zoom

DC886A

LTC3035EDDB Demo Board | VLDO Linear Regulator, Charge Pump Bias Generator, 1.7V ≤ VIN ≤ 5.5V, VOUT = 2.5V/3.3V/5V/Adjustable @ 300mA

LTC3035EDDB Demo Board | VLDO Linear Regulator, Charge Pump Bias Generator, 1.7V ≤ VIN ≤ 5.5V, VOUT = 2.5V/3.3V/5V/Adjustable @ 300mA

製品の詳細

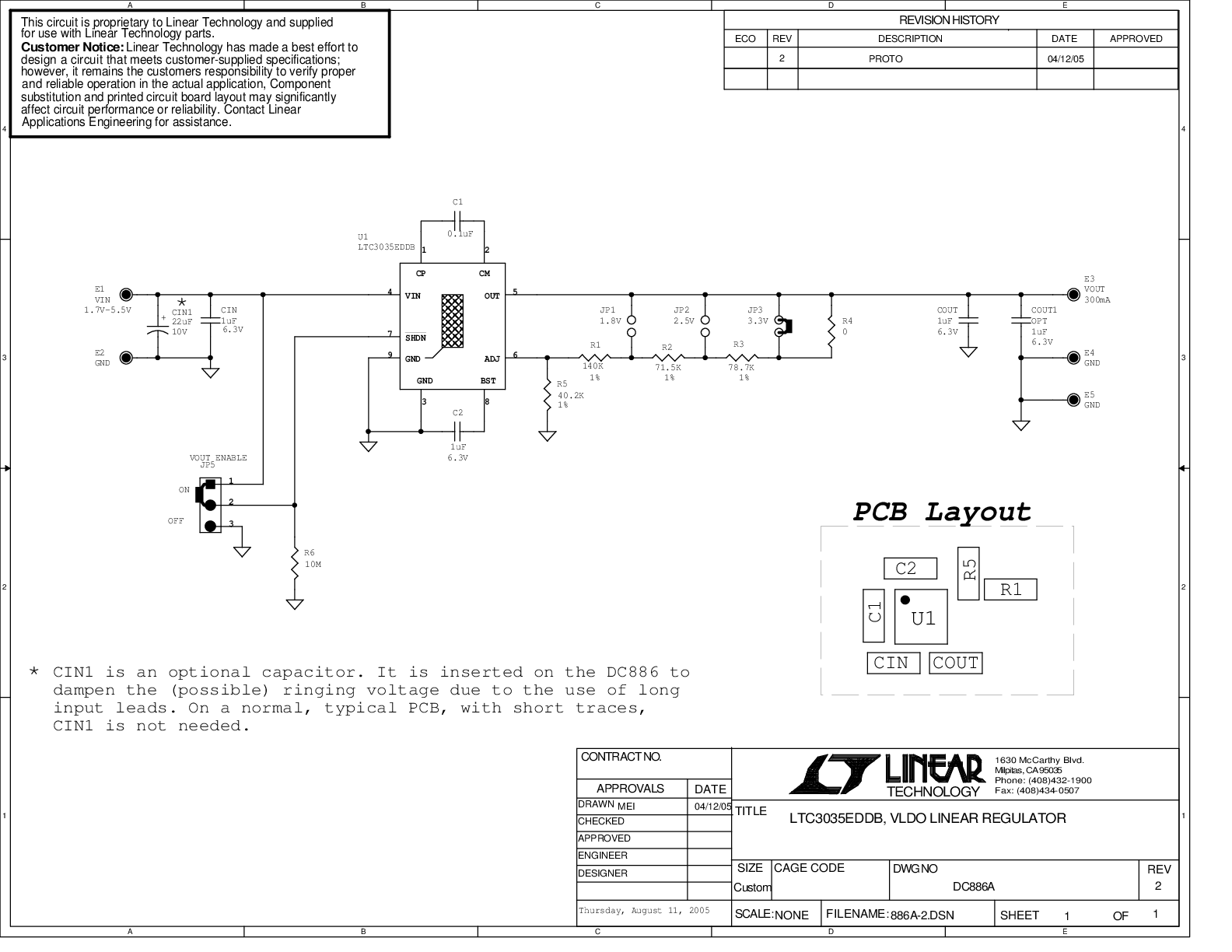

Demonstration circuit 886 is an ultralow input voltage and dropout voltage supply using the 300mA output current LTC3035 linear regulator, which comes in a very small 8-pin 3mm × 2mm DFN package. The DC886 has an input voltage range from 1.7V to 5.5V and jumper selectable output voltages of 2.5V/3.3V/5V or a user-determined value.  Due to the 0.4V reference of the LTC3035, the DC886 is capable of supplying power to very low voltage applications, such as a (relatively) high current voltage references. The DC886 comes assembled with small 1uF ceramic capacitors to demonstrate the LTC3035's ability to  maintain stability with ceramic output capacitors.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
