製品概要
機能と利点
- 電流、電圧、電力、充電、電力量を測定
- 18mAの低オフセットで±65Aの電流範囲
- 150µΩの内蔵検出抵抗
- 0V～15Vの電源電圧に依存しない入力範囲
- 電圧および電流の瞬時逓倍
- 0.5%の電圧精度
- 1%の電流および充電精度
- 1.2%の電力および電力量精度
- 閾値を超えた場合の警告
- 最大値および最小値の保存
- IQ < 10µAでのシャットダウン・モード
- I2C/SPI互換インターフェース

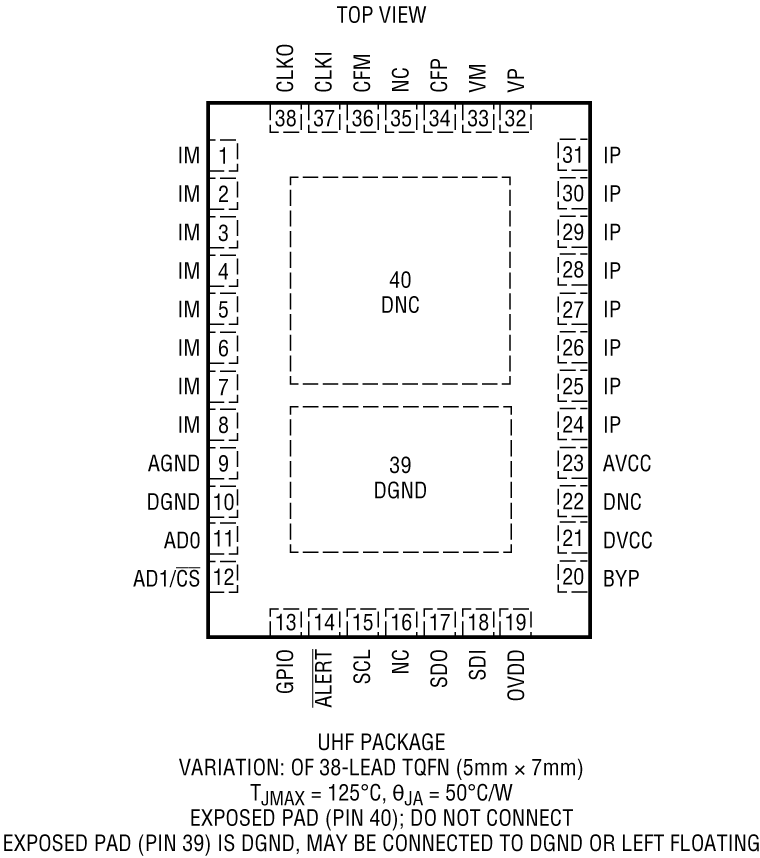

- 38ピン、5mm × 7mmのQFNパッケージを採用
製品概要

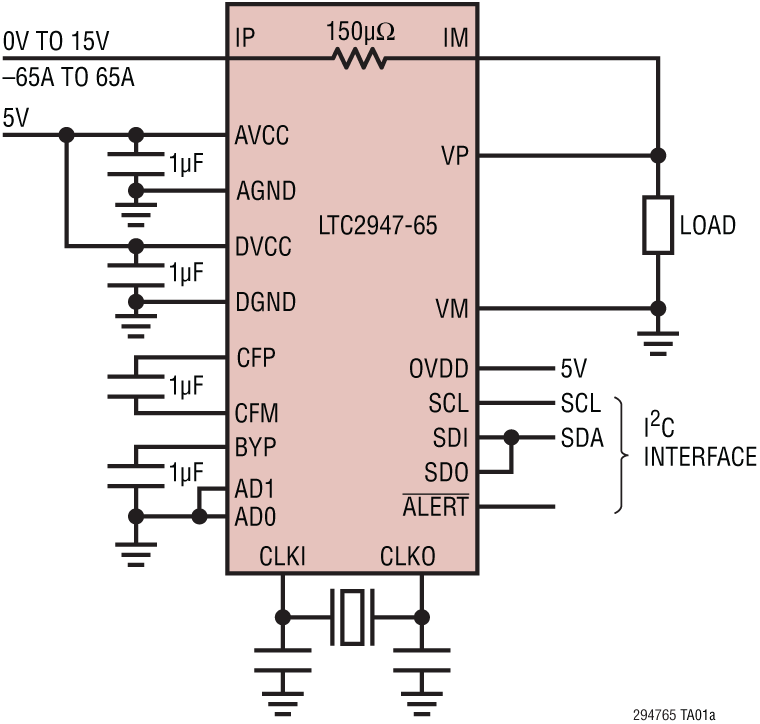

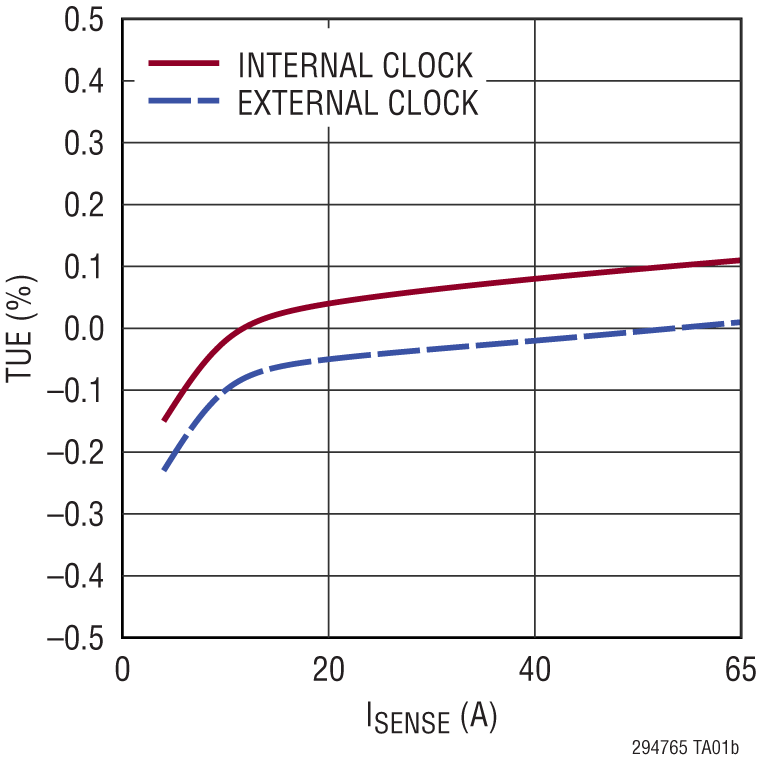

LTC2947-65は、最大±65A*をサポートする検出抵抗内蔵の高精度電力／電力量モニタです。3つの内部No Latency Δ∑™ ADCが、電圧と電流の正確な測定を可能にします。また、電圧および電流の広帯域幅アナログ逓倍により、様々なアプリケーションにおいて電力を正確に測定できます。内部または外部のクロック・オプションにより、充電および電力量を正確に計測できます。
内部の150µΩ温度補償検出抵抗により、効率損失と外付け部品が最小化され、シンプルな電力量計測アプリケーションで、全温度範囲での高精度の電流測定が可能になります。
すべての測定量は、選択可能なI2C/SPIインターフェースを介してアクセスできる内部レジスタに保存されます。LTC2947-65は、すべての測定量に対して高／低閾値を設定でき、ホストとのデジタル・トラフィックを削減できます。
アプリケーション
- サーバー
- テレコム・インフラストラクチャ
- 産業用
- 電気自動車
- 太陽光発電
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

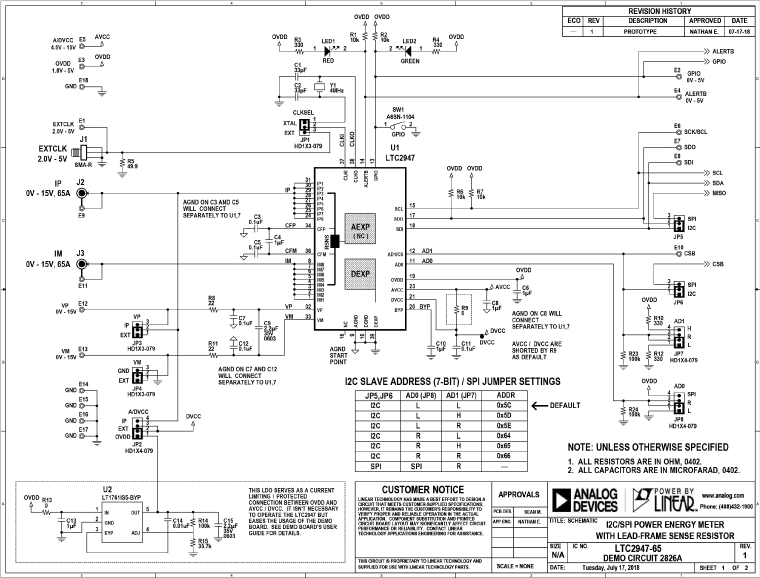

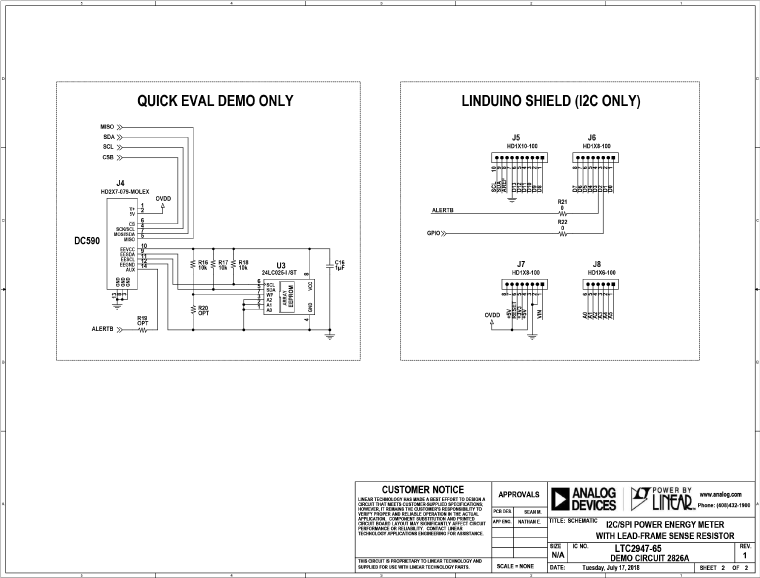

評価キット (1)
