LTC2927

単一電源トラッキング・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.92
特長
  • 柔軟な電源トラッキング
  • 上昇下降両方のトラッキング
  • 電源シーケンシング
  • 電源の安定性に影響なし
  • 少ないピン数
  • シリーズFETなしで1つの電源を制御
  • ランプレートを調整可能
  • 電源シャットダウン出力
  • 8ピンThinSOTおよび8ピン(3mm×2mm)DFNパッケージ
製品概要
show more Icon

LTC2927は、電源トラッキングおよびシーケンシング要件に対してシンプルなソリューションを提供します。数個の抵抗を選択することにより、電源のランプアップとランプダウンを様々なランプ・レートや電圧オフセットで設定できます。また、これらを他の電源やマスター信号に対する遅延時間を変えて設定することもできます。

独立した電源の帰還ノードに強制的に電流を供給することにより、LTC2927の出力がパス素子の損失なしにランプ信号をトラッキングします。LTC2927において電流はオープンループ方式で制御されるので、電源の過渡応答や安定性に影響しません。また、非常にコンパクトなソリューションなので電源の側に配置でき、DC/DC回路の敏感な帰還ノードのトレース長を最小限に抑えます。さらに、このデバイスは、電源投入が完了するとハイインピーダンスになり、事実上、DC/DC回路から排除されます。


アプリケーション

  • VCOREおよびVI/O電源トラッキング
  • マイクロプロセッサ、DSPおよびFPGA電源
  • 複数電源システム
  • POL(Point-of-Load)電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2927CDDB#TRMPBF
  • HTML
  • HTML
LTC2927CDDB#TRPBF
  • HTML
  • HTML
LTC2927CTS8#TRM
  • HTML
  • HTML
LTC2927CTS8#TRMPBF
  • HTML
  • HTML
LTC2927CTS8#TRPBF
  • HTML
  • HTML
LTC2927IDDB#TRMPBF
  • HTML
  • HTML
LTC2927IDDB#TRPBF
  • HTML
  • HTML
LTC2927ITS8#TRMPBF
  • HTML
  • HTML
LTC2927ITS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 24, 2021

- 20_0074

Discontinuation of Sn/Pb Plated Lead Finish Parts for S5, S6, TS8 Packages

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 24, 2021

- 20_0074

arrow down

Discontinuation of Sn/Pb Plated Lead Finish Parts for S5, S6, TS8 Packages

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

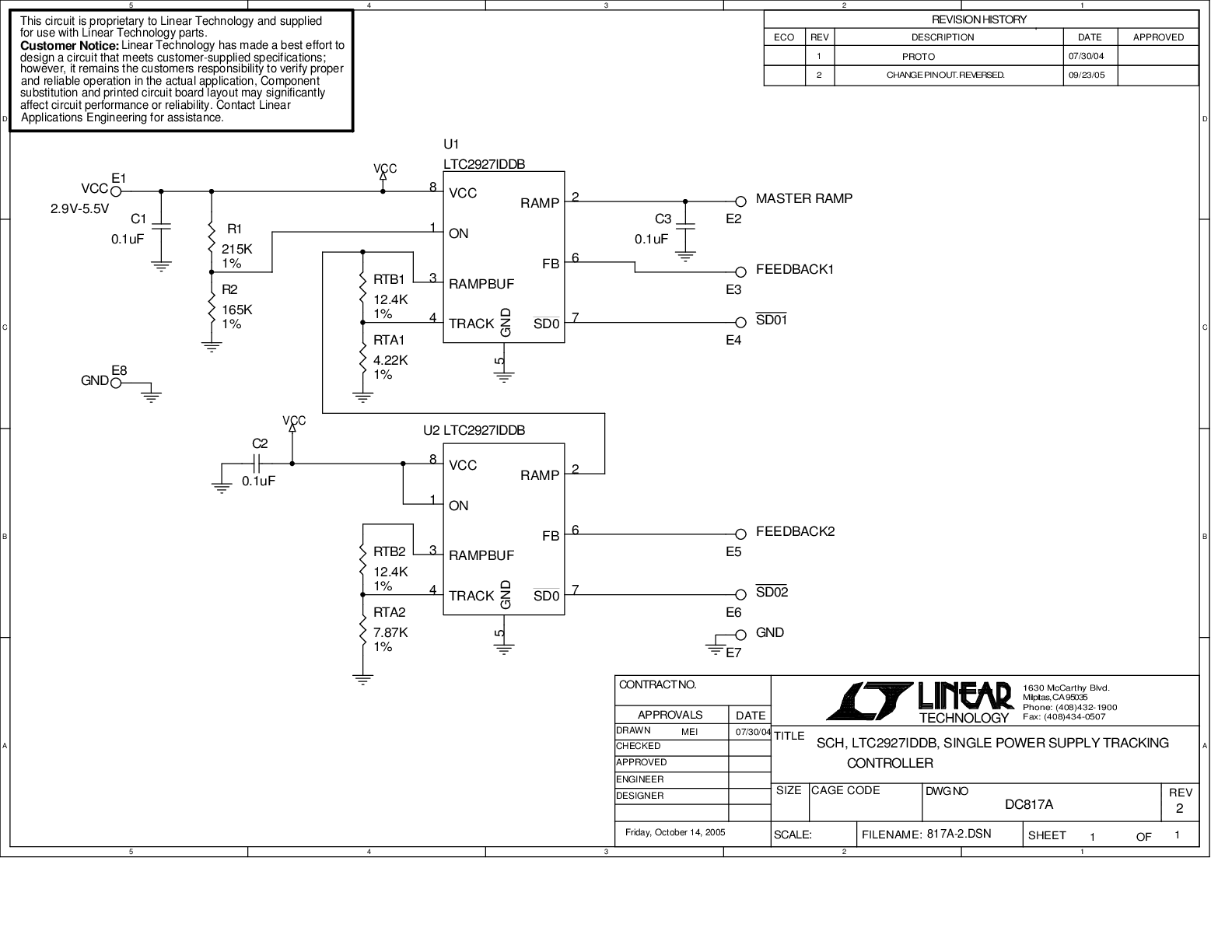

評価用キット 1

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
