LTC2922

入力モニタ付き電源トラッキング・デバイス

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.13
特長
  • MOSFETスイッチを使用して複数電源をトラッキング
  • VCCを含む5つの入力電圧をモニタ
  • 保証スレッショルド精度:0.5Vで±1%
  • 自動リモート・センス・スイッチング

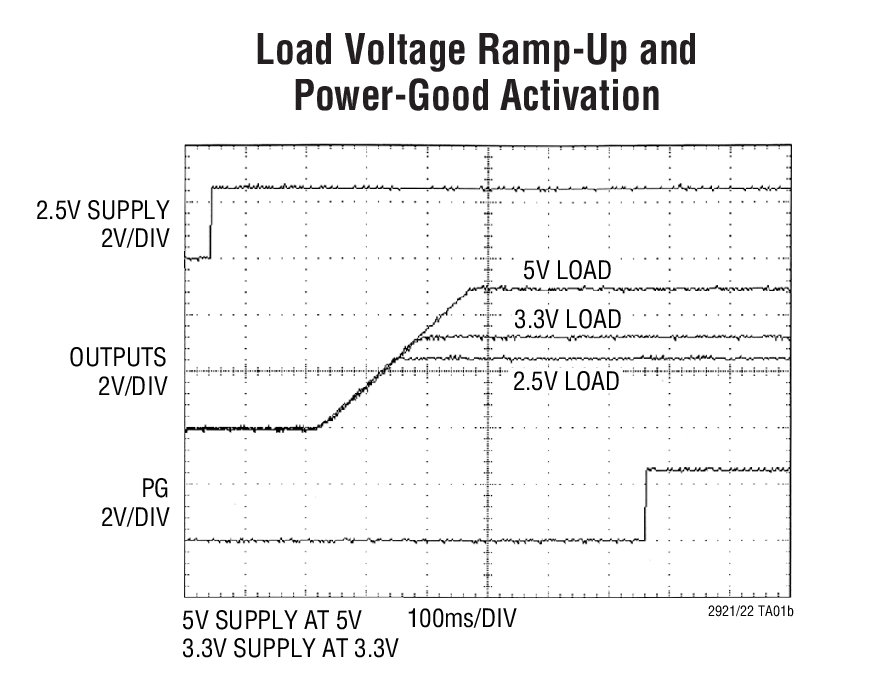

  • 調整可能な電源ランプ・レート
  • 過電圧モニタ
  • 調整可能な電子回路ブレーカ
  • 調整可能なパワーグッド遅延
  • 5V、3.3V、2.5VのVCC電源電圧に使用可能

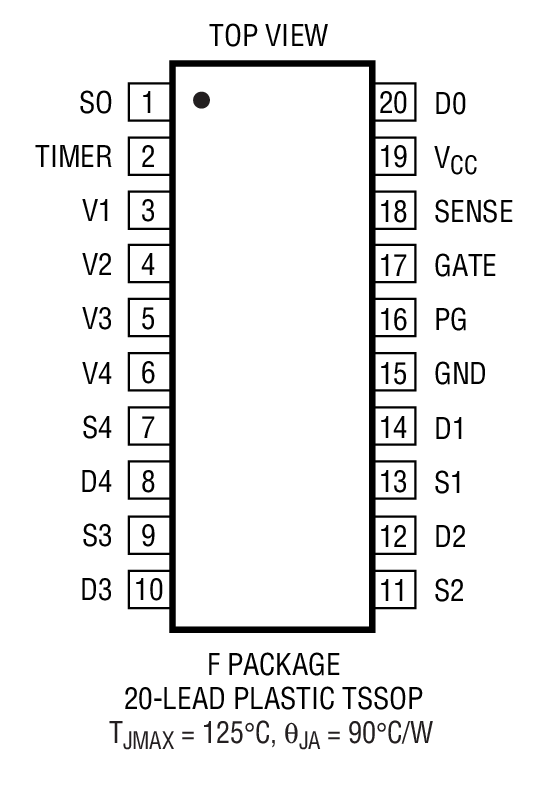

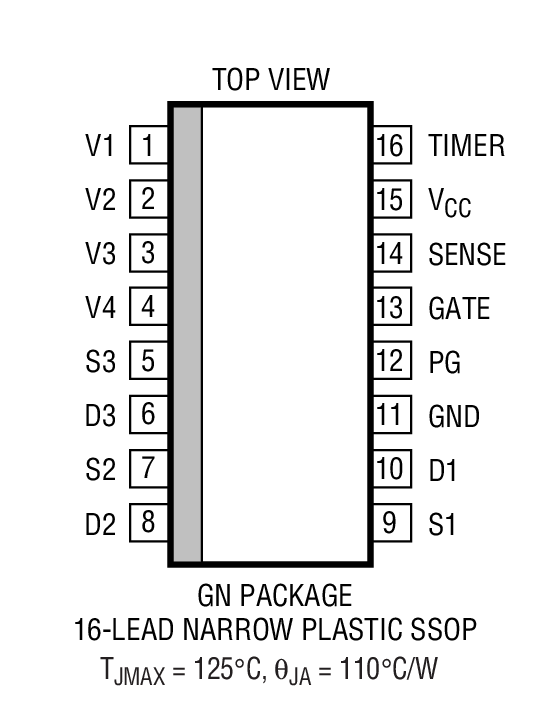

  • 16ピン細型SSOP(LTC2921シリーズ)パッケージと20ピンTSSOP(LTC2922シリーズ)パッケージ
製品概要
show more Icon

LTC2921とLTC2922は最大5つの電源をモニタし、複数電源システムの起動時にそれらの電源をトラッキングします。外付けNチャネル・パス・トランジスタを使用して、プログラム可能なレートでそれらの電源をランプアップさせることができます。自動リモート・センス・スイッチングにより、DC/DCコンバータが配線の直列電圧降下を補償することが可能です。1つ以上の電源が不適切な電圧レベルになると、すべての電源が切断されます。0.5Vという低いモニタリング・レベルで1%精度でグリッチ耐性があるので、誤ってエラー切断されることはありません。

LTC2921とLTC2922は調整可能な電子回路ブレーカを搭載し、VCC電源を短絡から保護します。TIMERピンの容量によってモニタリング・シーケンスの遅延をプログラムします。

LTC2921は16ピン細型SSOPパッケージに3つのリモート・センス・スイッチを搭載し、LTC2922は20ピンTSSOPパッケージに5つのリモート・センス・スイッチを搭載しています。いずれのデバイスも5V、3.3V、2.5VのVCC電源電圧に使用できます。


アプリケーション

  • デスクトップ・コンピュータ
  • プラグイン・カード
  • テレコム・インフラストラクチャ
  • 電源シーケンシング
  • 計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2922CF#PBF
  • HTML
  • HTML
LTC2922CF#TRPBF
  • HTML
  • HTML
LTC2922CF-2.5#PBF
  • HTML
  • HTML
LTC2922CF-2.5#TRPBF
  • HTML
  • HTML
LTC2922CF-3.3#PBF
  • HTML
  • HTML
LTC2922CF-3.3#TRPBF
  • HTML
  • HTML
LTC2922IF#PBF
  • HTML
  • HTML
LTC2922IF#TRPBF
  • HTML
  • HTML
LTC2922IF-2.5#PBF
  • HTML
  • HTML
LTC2922IF-2.5#TRPBF
  • HTML
  • HTML
LTC2922IF-3.3#PBF
  • HTML
  • HTML
LTC2922IF-3.3#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2922CF-3.3#PBF

製造中

LTC2922CF-3.3#TRPBF

製造中

LTC2922IF-3.3#PBF

製造中

LTC2922IF-3.3#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2922CF-3.3#PBF

製造中

LTC2922CF-3.3#TRPBF

製造中

LTC2922IF-3.3#PBF

製造中

LTC2922IF-3.3#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 3

reference details image

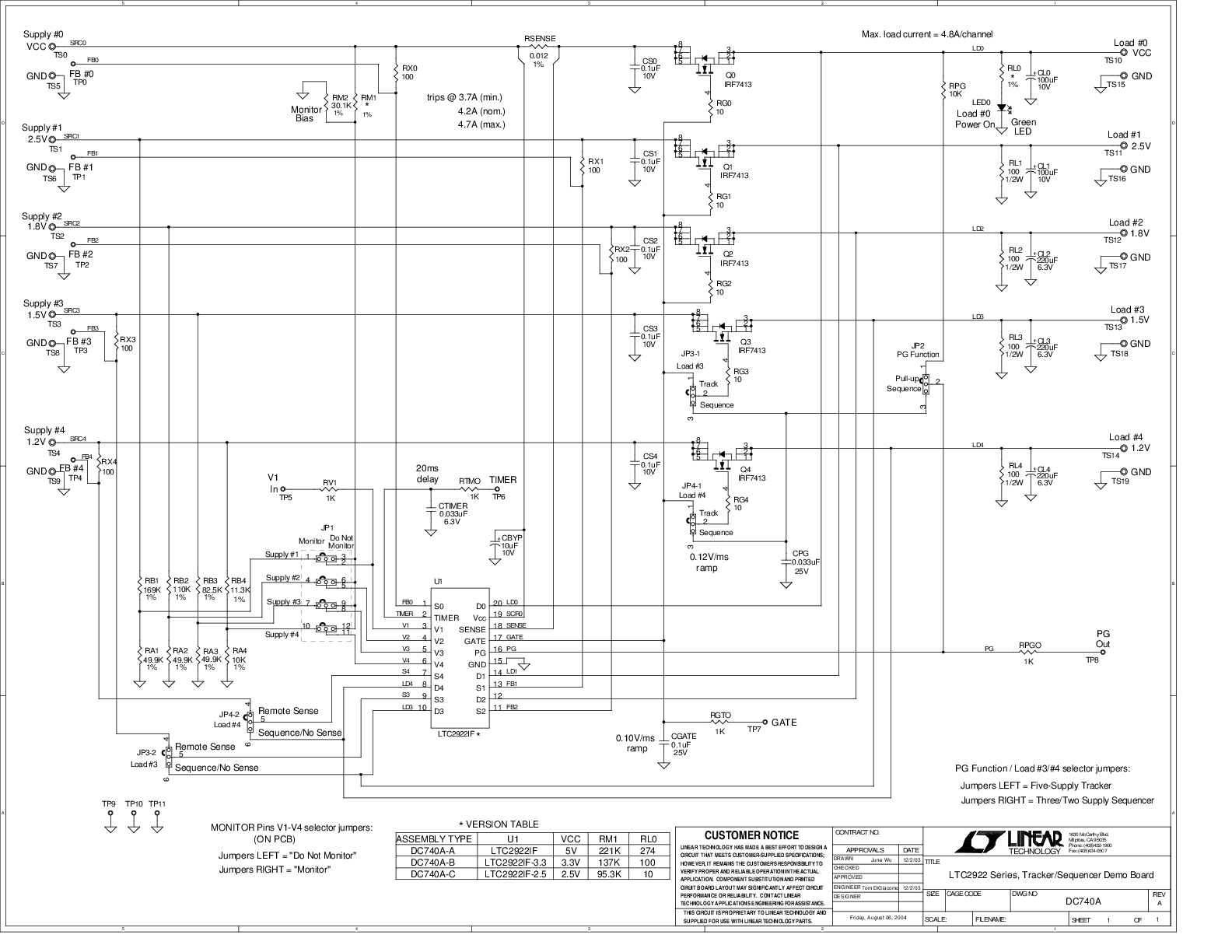

DC740A-B

LTC2922IF-3.3 | Tracker/Sequencer Demo Board, VCC = 3.3V

reference details image

DC740A-C

LTC2922IF-2.5 | Tracker/Sequencer Demo Board, VCC = 2.5V

reference details image

DC740A-A

LTC2922IF | Tracker/Sequencer Demo Board, VCC = 5V

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
