製品概要

機能と利点

  • 選択可能な9 種類の電源電圧:
    • 12V、5V、3.3V、2.5V、1.8V1.5V、1.2V、1V、+ADJ(0.5V)
  • 選択可能な3 種類の許容誤差:
    • -5%、-10%、-15%(LTC2917)
  • 手動リセット入力(LTC2918)
  • 1.5V~5.5V 電源動作
  • 調整可能なウォッチドッグ・タイムアウト
  • ウィンドウ型ウォッチドッグ・タイムアウトにより、高信頼性アプリケーションに対応(LTC2917-B、LTC2918-B)
  • 6.2V シャント・レギュレータにより、高電圧動作が可能
  • 125℃まで保証
  • 保証スレッショルド精度:±1.5%
  • 低消費電流:30μA(標準)
  • 電源グリッチ耐性
  • VCC≥0.8V で#RST を保証

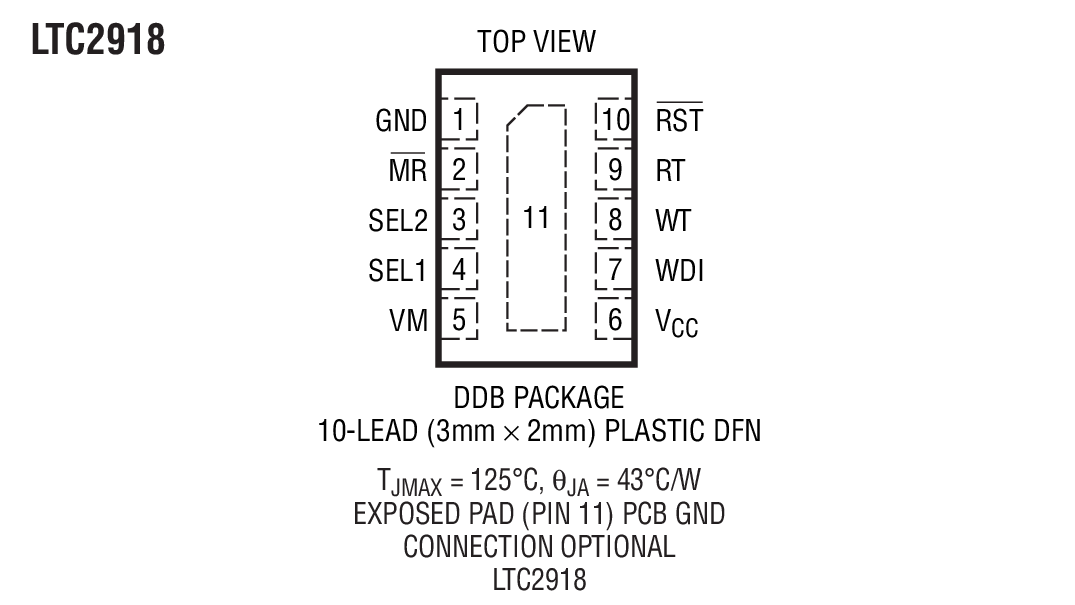

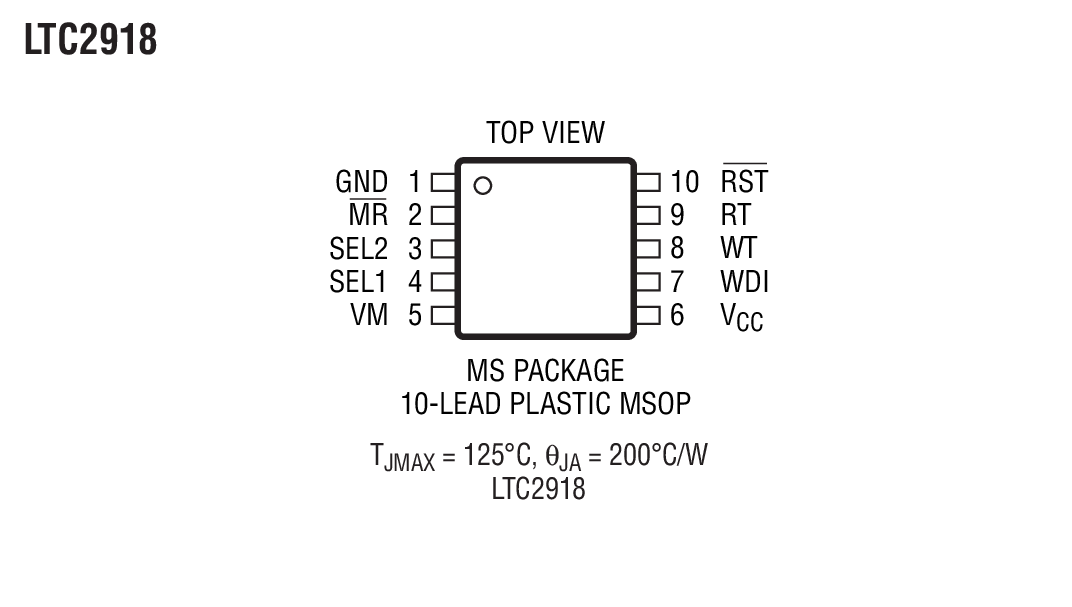

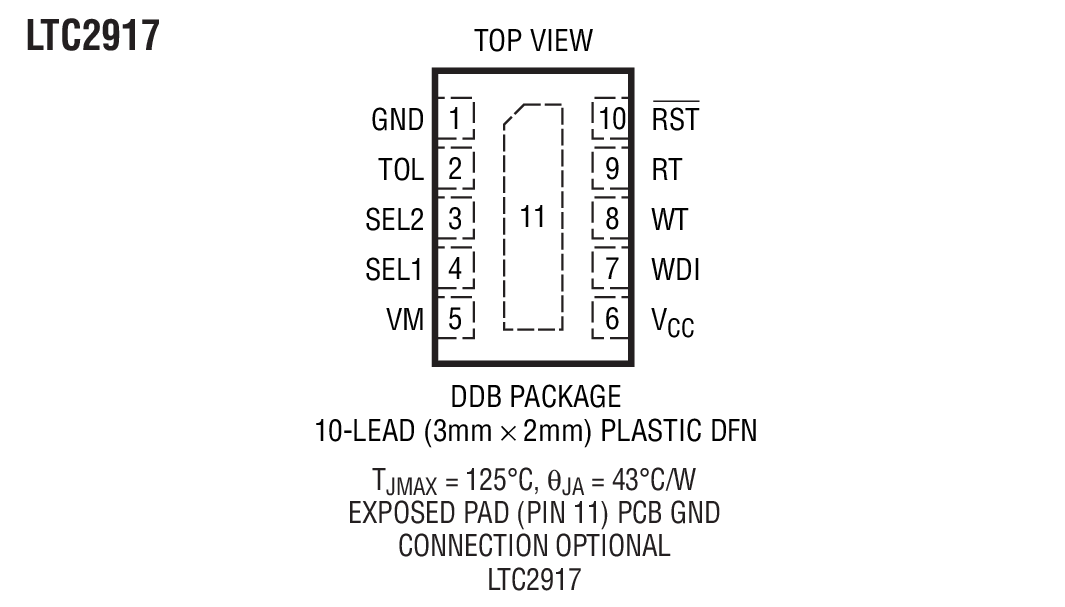

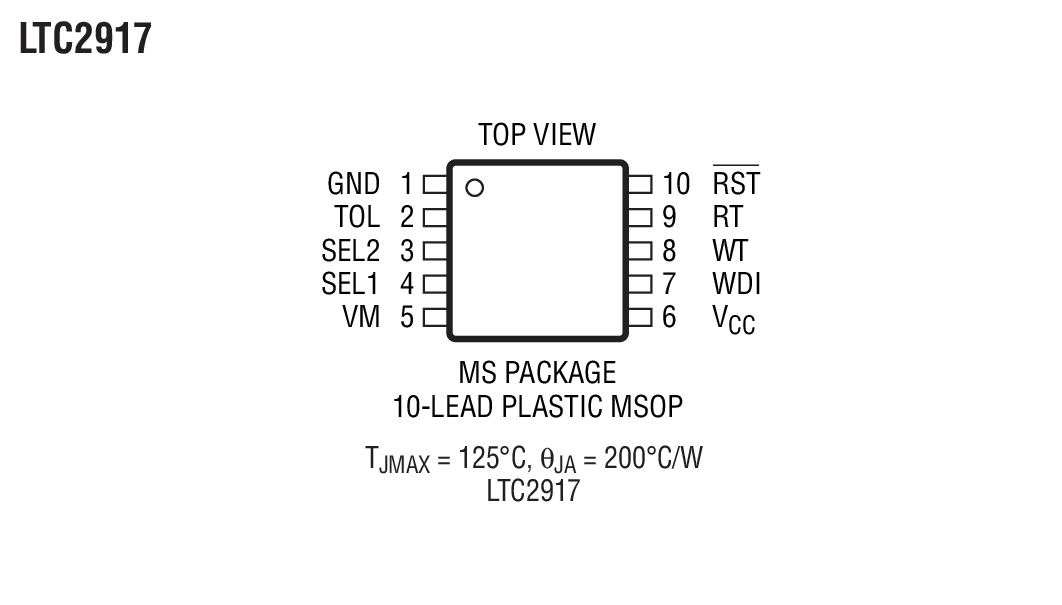

  • 10ピンMSOPおよび(3mm×2mm)DFNパッケージ

製品概要

LTC2917-A/LTC2917-BおよびLTC2918-A/LTC2918-Bは、スレッショルドを選択可能で、調整可能なウォッチドッグ・タイマを内蔵した低電圧単一電源モニタです。これらのデバイスは1.5V~5.5Vで動作し、消費電流はわずか30μAです。

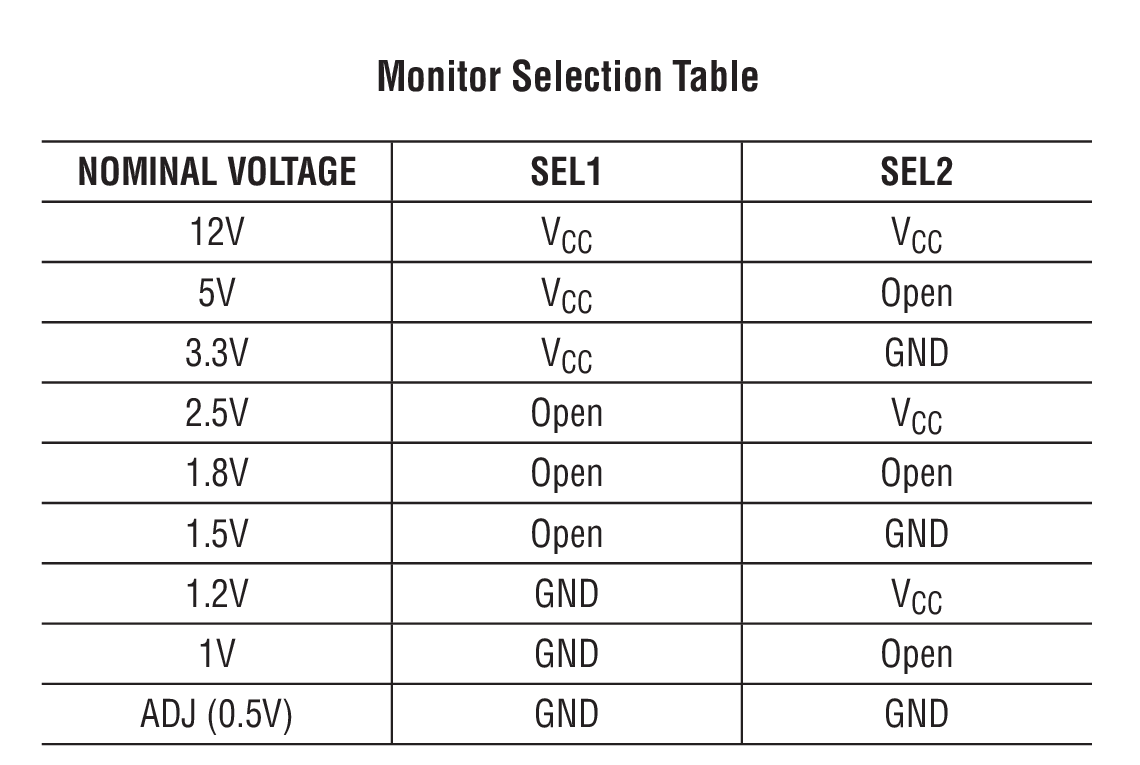

2つのスリーステート入力により、外付け抵抗なしで9種類の内部設定スレッショルドから1つを選択可能です。LTC2917では、追加のスリーステート入力によって許容誤差(-5%、-10%、-15%)が決まります。LTC2918の許容誤差は-5%固定です。全動作温度範囲で±1.5%のスレッショルド精度が保証されています。また、グリッチ・フィルタにより、誤ったトリガリングのない信頼できるリセット動作が可能です。

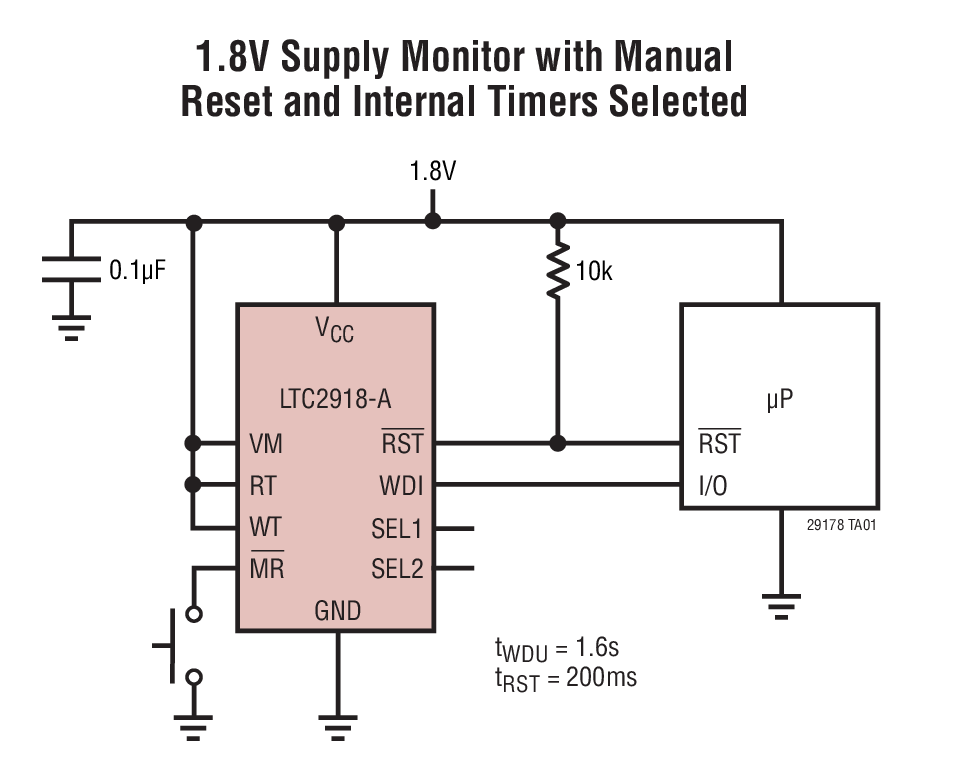

リセット・タイムアウトとウォッチドッグ・タイムアウトは外付け部品なしで設定、もしくは、外付けコンデンサを使用して調整することができます。高信頼性アプリケーション向けには、ウィンドウ型ウォッチドッグ機能を備えたB1バージョンを提供しています。TC2918-A/LTC2918-Bは独立した手動リセット入力により、シンプルなプッシュボタン・インターフェイスが可能です。

LTC2917-A/LTC2917-BおよびLTC2918-A/LTC2918-Bは125℃まで動作するので、車載アプリケーションに適しています。


アプリケーション

  • ハンドヘルド機器
  • 携帯電話基地局
  • 車載制御システム
  • ネットワーク・サーバ
  • 光ネットワーク・システム
