LTC2913
製造中デュアルUV/OV電圧モニタ
- 製品モデル
- 24
- 1Ku当たりの価格
- 最低価格:$2.78
Viewing:
製品の詳細
- 2つの電圧を同時にモニタ
- UVおよびOVトリップ値を調整可能
- 保証スレッショルド精度:±1.5%

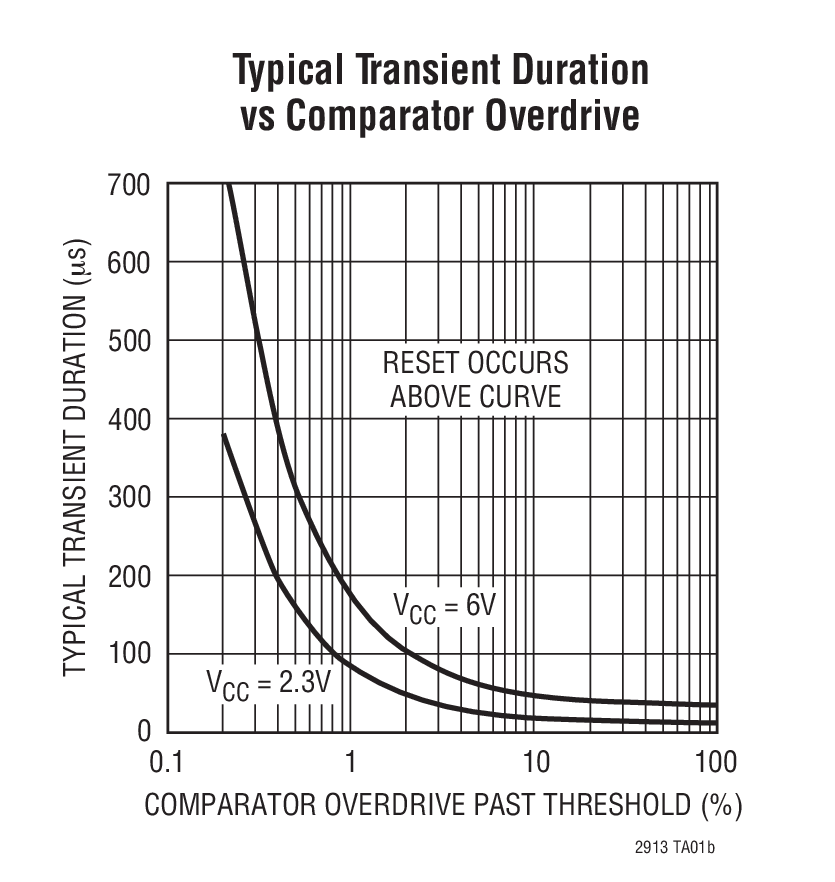

- 入力グリッチ除去
- ディスエーブル付き、調整可能なリセット・タイムアウト
- 消費電流:44μA
- オープンドレインOVおよびUV出力
- VCC ≥ 1VでOVおよびUVを保証

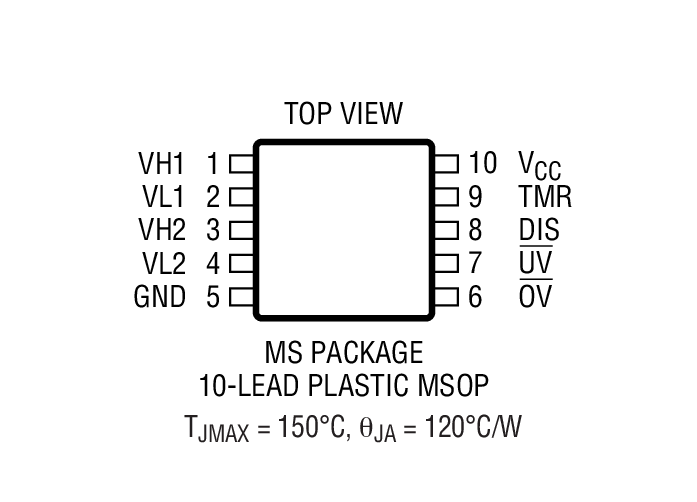

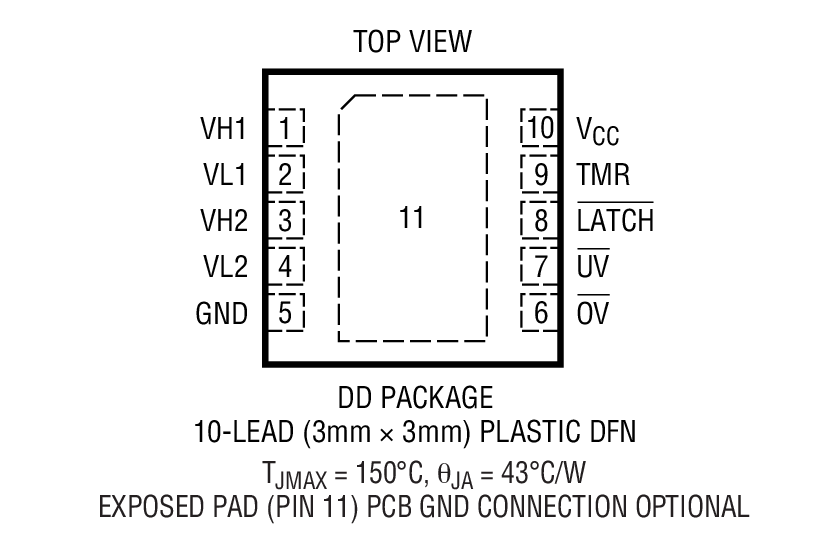

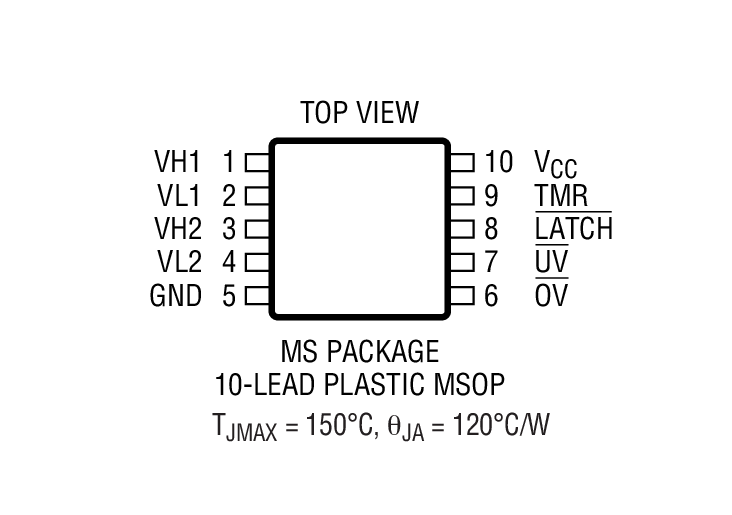

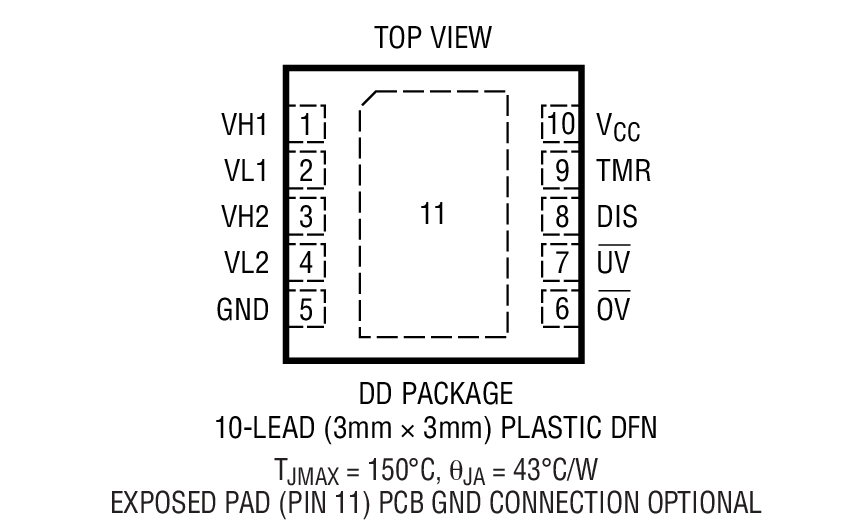

- 10ピンMSOPおよび3mm×3mm DFNパッケージ

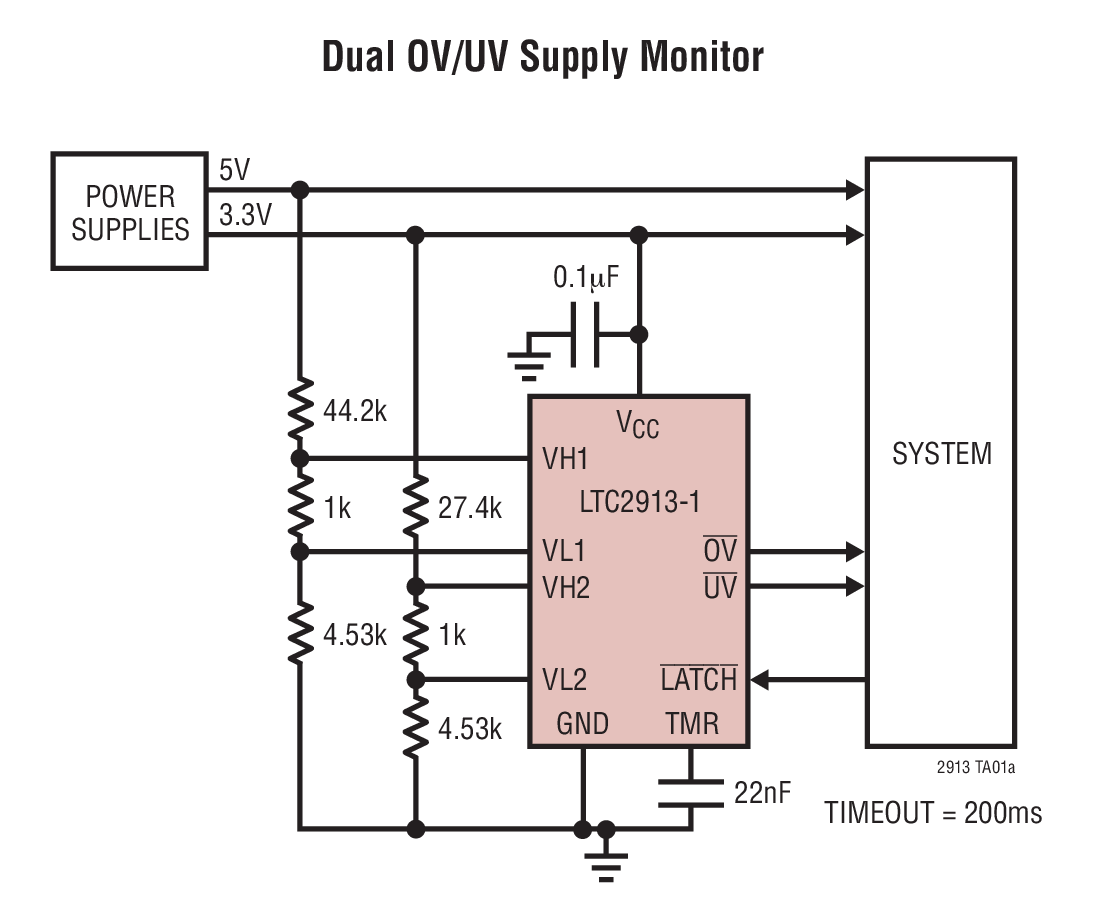

LTC2913は、様々なアプリケーションにおいて複数の電圧をモニタするためのデュアル入力電圧モニタです。各モニタ電圧ごとに2つの入力を備えているので、2つの低電圧(UV)状態と2つの過電圧(OV)状態を個別にモニタできます。すべてのモニタが1つの低電圧出力と1つの過電圧出力を共有します。LTC2913-1は過電圧出力をラッチできます。LTC2913-2は過電圧および低電圧出力をディスエーブルする機能を搭載しています。
グリッチ・フィルタにより、誤ったトリガやノイズの多いトリガのない信頼できるリセット動作を保証します。
LTC2913は電圧モニタ向けに高精度で汎用性が高く、スペース重視のマイクロパワー・ソリューションを提供します。
アプリケーション
- デスクトップおよびノートブック・コンピュータ
- ネットワーク・サーバ
- コア、I/O電圧モニタ
ドキュメント
データシート 1
信頼性データ 1
製品セレクタ・カード 1
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC2913CDD-1#PBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913CDD-1#TRPBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913CDD-2#PBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913CDD-2#TRPBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913CMS-1#PBF | MICRO SOIC | ||
LTC2913CMS-1#TRPBF | MICRO SOIC | ||
LTC2913CMS-2#PBF | MICRO SOIC | ||
LTC2913CMS-2#TRPBF | MICRO SOIC | ||
LTC2913HDD-1#PBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913HDD-1#TRPBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913HDD-2#PBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913HDD-2#TRPBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913HMS-1#PBF | MICRO SOIC | ||
LTC2913HMS-1#TRPBF | MICRO SOIC | ||
LTC2913HMS-2#PBF | MICRO SOIC | ||
LTC2913HMS-2#TRPBF | MICRO SOIC | ||
LTC2913IDD-1#PBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913IDD-1#TRPBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913IDD-2#PBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913IDD-2#TRPBF | LFCSP:LEADFRM CHIP SCALE | ||
LTC2913IMS-1#PBF | MICRO SOIC | ||
LTC2913IMS-1#TRPBF | MICRO SOIC | ||
LTC2913IMS-2#PBF | MICRO SOIC | ||
LTC2913IMS-2#TRPBF | MICRO SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
4 17, 2025 - 25_0043 Change of Gold to Copper Wire and BOM (Automotive) |
||
LTC2913CDD-1#PBF | 製造中 | |
LTC2913CDD-1#TRPBF | 製造中 | |
LTC2913CDD-2#PBF | 製造中 | |
LTC2913CDD-2#TRPBF | 製造中 | |
LTC2913HDD-1#PBF | 製造中 | |
LTC2913HDD-1#TRPBF | 製造中 | |
LTC2913IDD-1#PBF | 製造中 | |
LTC2913IDD-1#TRPBF | 製造中 | |
4 17, 2025 - 25_0119 Bond Wire Change from Gold to Copper (Automotive) |
||
LTC2913CMS-1#PBF | 製造中 | |
LTC2913CMS-1#TRPBF | 製造中 | |
LTC2913CMS-2#PBF | 製造中 | |
LTC2913CMS-2#TRPBF | 製造中 | |
LTC2913IMS-2#PBF | 製造中 | |
LTC2913IMS-2#TRPBF | 製造中 | |
6 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3) |
||
LTC2913CMS-1#PBF | 製造中 | |
LTC2913CMS-1#TRPBF | 製造中 | |
LTC2913CMS-2#PBF | 製造中 | |
LTC2913CMS-2#TRPBF | 製造中 | |
LTC2913IMS-1#PBF | 製造中 | |
LTC2913IMS-1#TRPBF | 製造中 | |
LTC2913IMS-2#PBF | 製造中 | |
LTC2913IMS-2#TRPBF | 製造中 | |
2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
LTC2913CMS-1#PBF | 製造中 | |
LTC2913CMS-1#TRPBF | 製造中 | |
LTC2913CMS-2#PBF | 製造中 | |
LTC2913CMS-2#TRPBF | 製造中 | |
LTC2913HMS-1#PBF | 製造中 | |
LTC2913HMS-1#TRPBF | 製造中 | |
LTC2913HMS-2#PBF | 製造中 | |
LTC2913HMS-2#TRPBF | 製造中 | |
LTC2913IMS-1#PBF | 製造中 | |
LTC2913IMS-1#TRPBF | 製造中 | |
LTC2913IMS-2#PBF | 製造中 | |
LTC2913IMS-2#TRPBF | 製造中 | |
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
LTC2913HMS-1#PBF | 製造中 | |
LTC2913HMS-1#TRPBF | 製造中 | |
LTC2913HMS-2#PBF | 製造中 | |
LTC2913HMS-2#TRPBF | 製造中 | |
4 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
LTC2913HMS-1#PBF | 製造中 | |
LTC2913HMS-1#TRPBF | 製造中 | |
LTC2913HMS-2#PBF | 製造中 | |
LTC2913HMS-2#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエストツールおよびシミュレーション
LTspice
下記製品はLTspiceで使用することが出来ます。:
- LTC2913-1
- LTC2913-2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
