製品概要

機能と利点

  • 1つの電圧をモニタ
  • UVおよびOVトリップ値を調整可能
  • 保証しきい値精度：±1.5%
  • 電源グリッチ耐性
  • タイムアウトをディスエーブルできる調整可能なリセット・タイムアウト
  • 静止電流：29μA
  • オープンドレインOVおよびUV出力
  • VCC ≥ 1Vで保証されるOVおよびUV
  • 8ピンThinSOT™および3mm×2mm DFNパッケージ

製品概要

LTC2912は、電源の低電圧（UV）および過電圧（OV）イベントをモニタするための電圧モニタです。VLおよびVHモニタ入力は短いグリッチを除去するためのフィルタを内蔵しているので、誤ったトリガやノイズの多いトリガのない信頼性の高いリセット動作を保証します。調整可能なタイマにより、単独で機能する過電圧リセット出力と低電圧リセット出力の持続時間が決まります。LTC2912は2.3V～6Vの電源で直接動作しますが、低消費の内蔵VCCシャント・レギュレータにより、12V、24V、48Vなどの高電圧での動作が可能です。

このデバイスには3種類の出力構成があります。LTC2912‑1はOV出力に対してラッチ制御を備えています。LTC2912-2はOVおよびUV出力ディスエーブル機能を搭載しているので、マージニング・アプリケーションに対応できます。LTC2912-3は非反転のOV出力を装備している以外はLTC2912-1と同じです。

LTC2912は電圧モニタ向けに高精度で汎用性が高く、スペース重視のマイクロパワー･ソリューションを提供します。


アプリケーション

  • デスクトップおよびノートブック・コンピュータ
  • ネットワーク・サーバ
  • コア、I/O電圧モニタ

製品カテゴリ

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

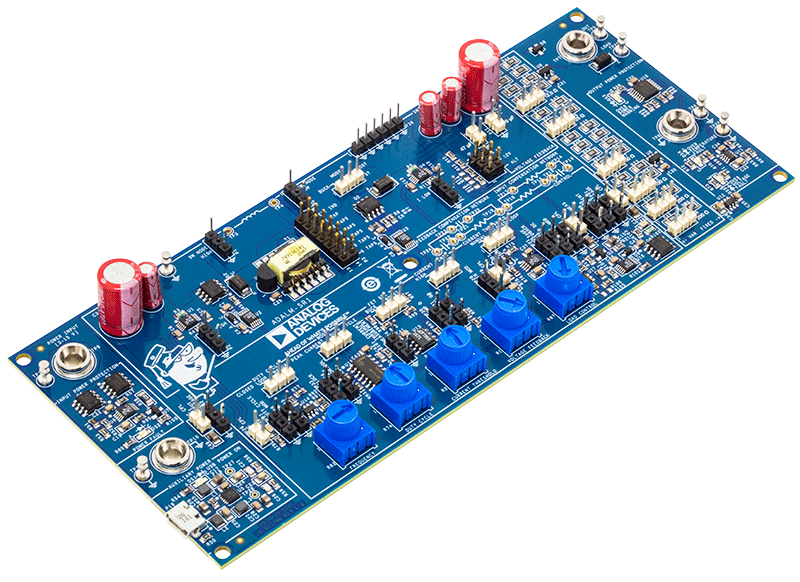

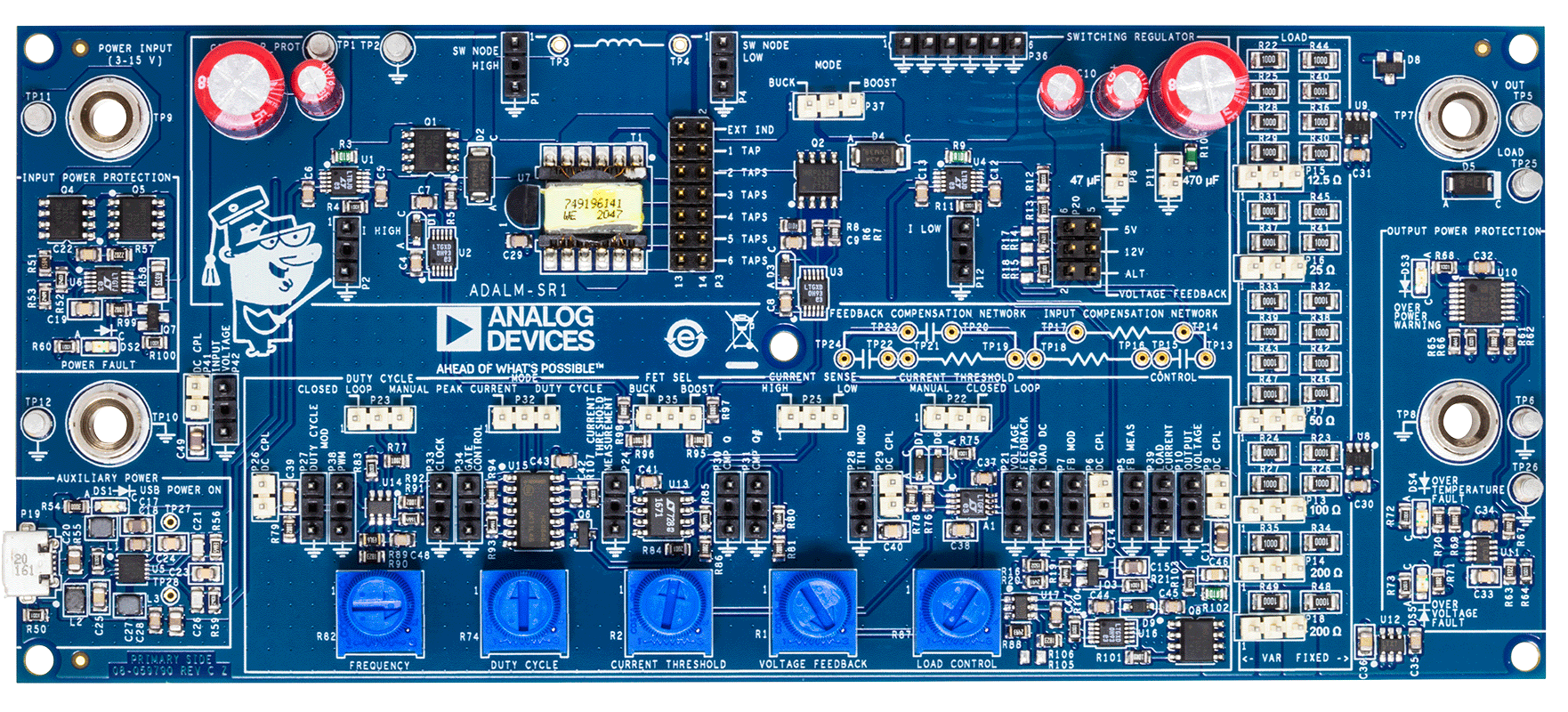

評価キット (1)

参考資料

  • すべてを表示 (5)
  • データシート (1)
  • 信頼性データ (1)
  • デザイン・ノート (1)
  • Product Selector Card (1)
  • 技術記事 (1)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LTC2912-1
    LTC2912-2
    LTC2912-3

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LTC2912CDDB-1#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912CDDB-1#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912CDDB-2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912CDDB-2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912CDDB-3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912CDDB-3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912CTS8-1#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912CTS8-1#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912CTS8-2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912CTS8-2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912CTS8-3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912CTS8-3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912HDDB-1#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912HDDB-1#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912HDDB-2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912HDDB-2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912HDDB-3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912HDDB-3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912HTS8-1#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912HTS8-1#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912HTS8-2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912HTS8-2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912HTS8-3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912HTS8-3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912IDDB-1#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912IDDB-1#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912IDDB-2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912IDDB-2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912IDDB-3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912IDDB-3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 2mm w/ EP)
    LTC2912ITS8-1#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912ITS8-1#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912ITS8-2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912ITS8-2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912ITS8-3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LTC2912ITS8-3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
