特長
- スループット・レート：10Msps
- パイプライン遅延なし、サイクル待ち時間なし
- SNR：標準93.8dB（fIN = 1MHz）
- SFDR：標準102dB（fIN = 1MHz）
- 最大5MHzの入力周波数でナイキスト・サンプリング
- 欠落コードのない16ビットを保証
- INL（最大）＝±0.5LSB
- 差動入力：8.192VP-P
- 電源：5V/2.5V
- 内部リファレンス温度係数：20ppm/℃（最大）
- シリアルLVDSインタフェース
- 電力損失：97mW
- 32ピン（5mm×5mm）QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC2386-16は、さまざまなアプリケーションに最適な、低ノイズ、高速16ビット、10Mspsの逐次比較レジスタ（SAR）A/Dコンバータです。優れた直線性と広いダイナミック・レンジを兼ね備えたLTC2386-16は、高速な画像処理や計測アプリケーションに最適です。遅延のない動作は、高速な速度制御ループ・アプリケーションのための卓越したソリューションを実現します。また、高い入力周波数でも歪みが少ないため、広いダイナミック・レンジと大きな信号帯域が要求される通信アプリケーションを可能にします。
LTC2386-16は、最小限のデータ・ライン数と高速動作を両立できるよう、シリアルLVDSデジタル・インタフェースを採用しています。LVDSインタフェースには、1レーンと2レーンの出力モードがあるため、それぞれのアプリケーションに応じてインタフェースのデータ・レートを最適化できます。
アプリケーション
- 高速データ収集
- 画像処理
- 通信
- 制御ループ
- 計測器
- ATE（自動試験装置）
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2386-16
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
43.73 K
ユーザ・ガイド
1
1.00M
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2386CUH-16#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC2386CUH-16#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC2386IUH-16#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC2386IUH-16#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
- LTC2386CUH-16#PBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2386CUH-16#TRPBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2386IUH-16#PBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2386IUH-16#TRPBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC2386CUH-16#PBF
製造中
LTC2386CUH-16#TRPBF
製造中
LTC2386IUH-16#PBF
製造中
LTC2386IUH-16#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC2386CUH-16#PBF
製造中
LTC2386CUH-16#TRPBF
製造中
LTC2386IUH-16#PBF
製造中
LTC2386IUH-16#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
製造中 |
16-Bit, 15Msps SAR ADC |
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

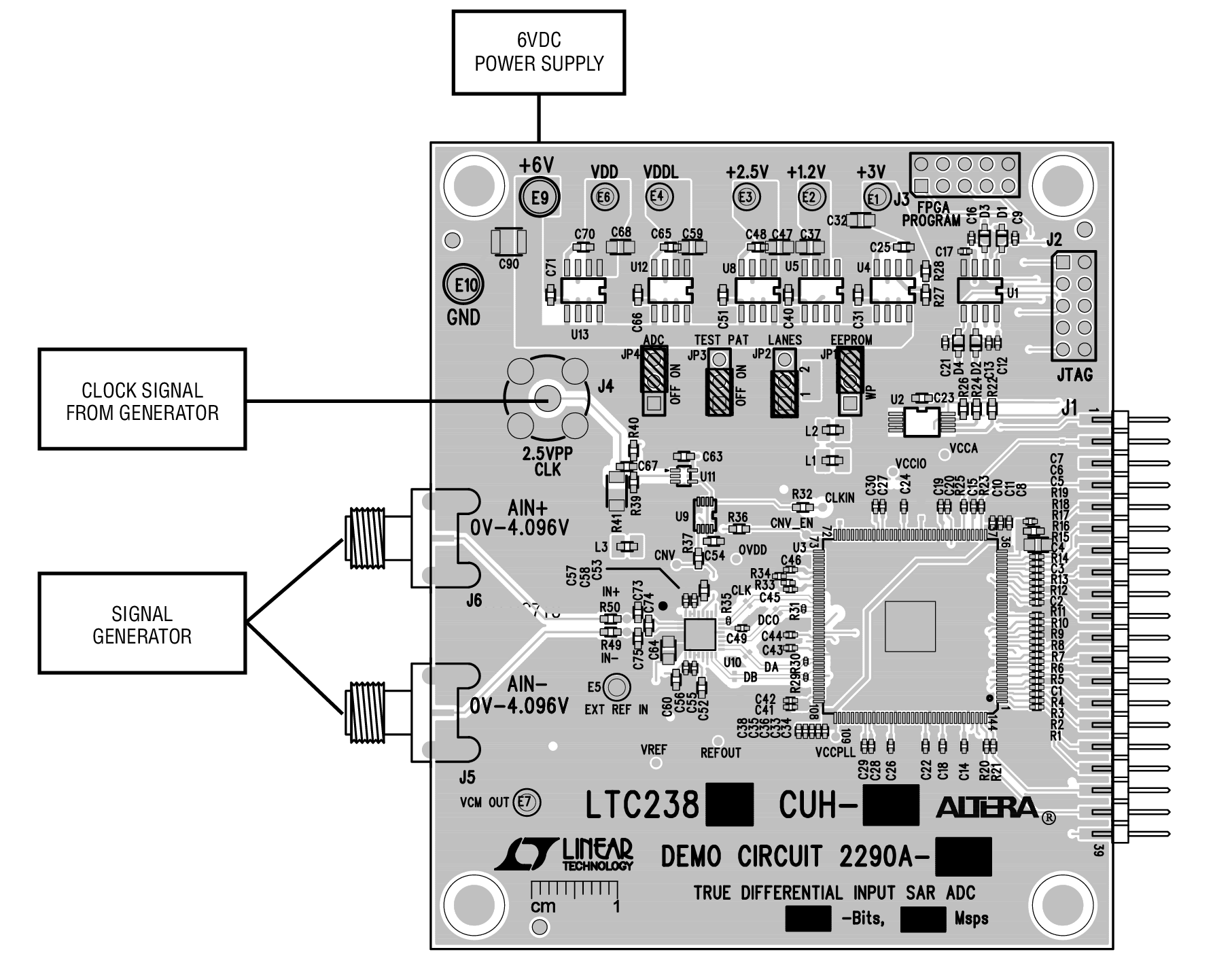

DC2290A-D
LTC2386-16 Demo Board | 16-Bit, 10Msps SAR ADC (Requires DC718 & ADC Driver board)
製品の詳細
Demonstration circuit 2290A features the LTC2387 family. With up to 15Msps, these differential input, single channel, 18-/16-Bit, serial, high speed successive approximation register (SAR) ADCs are available in a 32-Pin QFN package. The LTC2387 family has an internal 20ppm/°C reference and a serial LVDS interface. The demo manual refers to the LTC2387 but applies to all members of the family, the only difference being the sample rate and the number of bits. The DC2290A demonstrates the AC performance of the LTC2387 in conjunction with the DC718 data collection board. Differential amplifier demo boards are available separately that provide amplification of low level differential signals if required. Alternatively, by connecting the DC2290A into a customer application the performance of the LTC2387 can be evaluated directly in that circuit.
