特長
- スループット:666ksps/チャネル
- 2つの同時サンプリング・チャネル

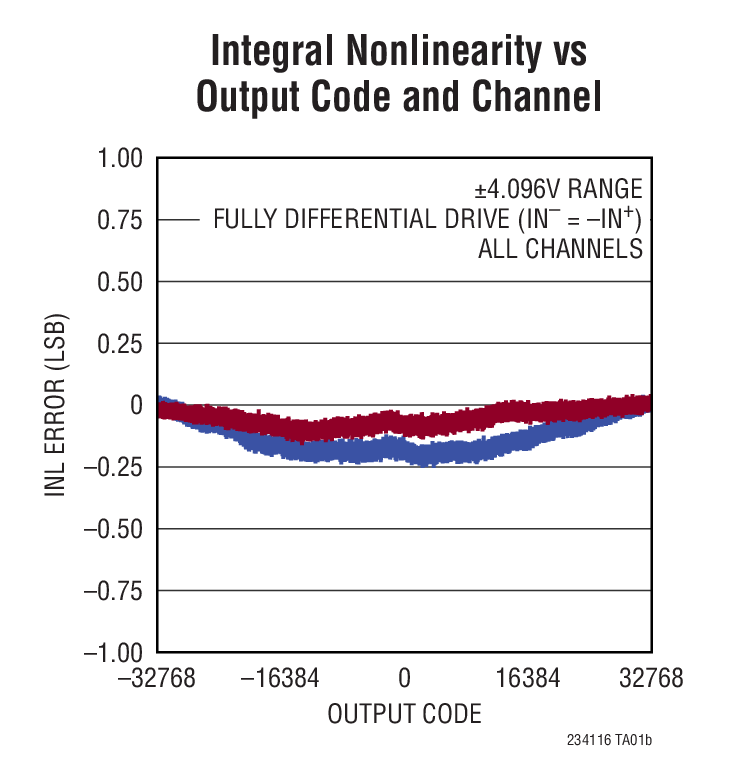

- INL(最大):±1.25LSB
- 欠落コードのない16ビットを保証
- 入力同相電圧範囲の広い差動入力
- チャネル当たりのSoftSpan 入力電圧範囲:
- ±4.096V、0V~4.096V、±2.048V、0V~2.048V
- ±5V、0V~5V、±2.5V、0V~2.5V
- 1回の変換でのSNR:93.4dB(標準)
- THD(標準):–114dB(fIN = 2kHz)
- CMRR(標準):105dB(fIN = 200Hz)
- レール・トゥ・レールの入力オーバードライブ許容範囲
- 125℃までの動作を保証
- 内蔵リファレンスおよびバッファ(4.096V)
- SPI CMOS(1.8V ~5V)およびLVDSシリアルI/O
- 内部変換クロック、サイクル待ち時間なし
- 電力損失:74mW(標準)
- 32ピン(5mm×5mm)QFNパッケージ

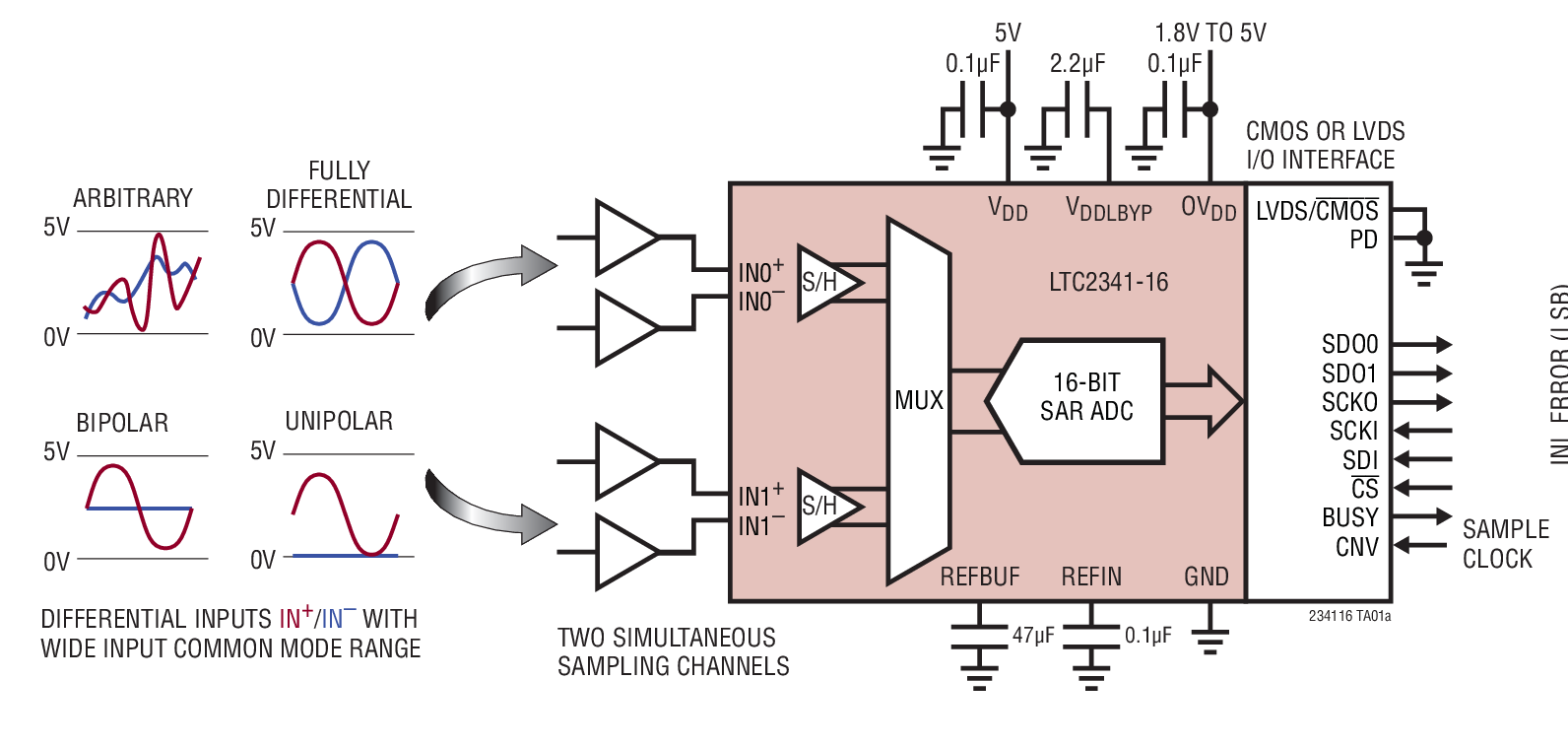

LTC2341-16は、差動入力で入力同相電圧範囲の広い16ビット、低ノイズ、2チャネルの同時サンプリング逐次比較レジスタ(SAR)A/Dコンバータです。このSoftSpan™A/Dコンバータは、5V電源で動作し、内部リファレンスおよびバッファを使用しており、両方のチャネルを変換ごとに独立して構成し、±4.096V、0V~4.096V、±2.048V、または0V~2.048Vの信号を受け付けることができます。一方のチャネルをディスエーブルしてもう一方のチャネルのスループットを向上させることもできます。
LTC2341-16は、アナログ入力の入力同相電圧範囲が広く、CMRRが105dBなので、さまざまな信号を直接デジタル化して、シグナルチェーンの設計を簡単にすることができます。この入力信号柔軟性と、±1.25LSBのINL、16ビット分解能で欠落コードなし、93.4dBのSNRとが相まって、LTC2341-16は、広いダイナミックレンジが必要な多くのアプリケーションにとって理想的なデバイスになっています。
LTC2341-16は、ピンで選択可能なSPI CMOS(1.8V~5V)およびLVDSシリアル・インタフェースをサポートしています。CMOSモードでは1レーンまたは2レーンのデータ出力を採用することができるので、バスの幅およびスループットを最適化することができます。
アプリケーション
- プログラム可能なロジック・コントローラ
- 産業用プロセス制御
- 医療用画像処理
- 高速データ収集
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2341-16
資料
Filters
1つが該当
データシート
2
信頼性データ
1
43.73 K
ユーザ・ガイド
1
478.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC2341CUH-16#PBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC2341CUH-16#TRPBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC2341HUH-16#PBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC2341HUH-16#TRPBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC2341IUH-16#PBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC2341IUH-16#TRPBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
- LTC2341CUH-16#PBF
- ピン/パッケージ図
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC2341CUH-16#TRPBF
- ピン/パッケージ図
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC2341HUH-16#PBF
- ピン/パッケージ図
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC2341HUH-16#TRPBF
- ピン/パッケージ図
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC2341IUH-16#PBF
- ピン/パッケージ図
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC2341IUH-16#TRPBF
- ピン/パッケージ図
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 1
DC2581A-B
LTC2341-16 Demo Board | Dual, 16-Bit, 666ksps Differential ±5V Input SoftSpan ADC with Wide Input Common Mode Range (Requires DC590, DC2026, DC890)
製品の詳細

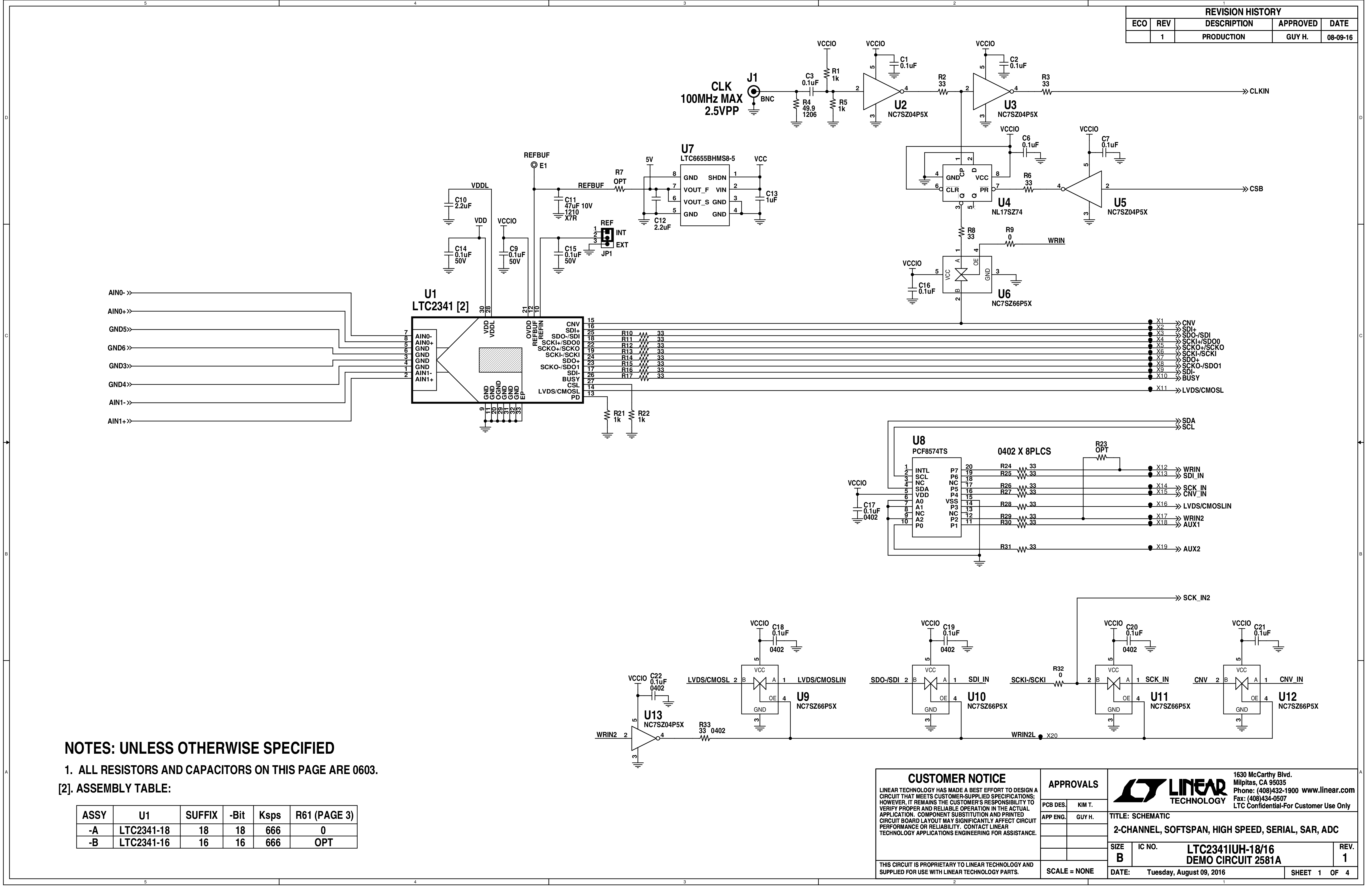

Demonstration circuit 2581A shows the proper way to drive the LTC2341 ADC. The LTC2341 is a low noise, high speed, simultaneous sampling 16-/18-bit successive approximation register (SAR) ADC. The LTC2341 has a flexible SoftSpan™ interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2× buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.
