LTC2321-16

入力同相範囲の広いデュアル16ビット、2Msps差動入力A/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$11.78
特長
  • スループット・レート:2Msps
  • INL(標準):±4LSB
  • 欠落コードのない16ビットを保証
  • 入力同相範囲の広い差動入力:8VP-P
  • SNR:標準81dB(fIN = 500kHz)
  • THD:標準-90dB(fIN = 500kHz)
  • サイクル待ち時間なし
  • 125°Cまでの動作を保証
  • 3.3Vまたは5V単電源
  • 2.048Vまたは4.096Vの低ドリフト(最大20ppm/℃)内部リファレンス
  • I/O(入出力)の電圧範囲:1.8V~2.5V
  • SPI互換シリアルI/O:CMOSまたはLVDS
  • 電力損失:31mW/チャネル(標準)
  • 小型28ピン(4mm × 5mm)QFNパッケージ
製品概要
show more Icon

LTC2321-16は、差動入力で入力同相範囲の広い低ノイズ、高速デュアル16ビット逐次比較レジスタ(SAR)A/Dコンバータです。LTC2321-16は3.3Vまたは5V単電源で動作し、差動入力範囲が8VP-Pなので、広いダイナミックレンジと高い同相電圧除去比が要求されるアプリケーションに最適です。LTC2321-16は、±4LSBのINL(標準)、16ビット分解能で欠落コードなし、81dBのSNRを実現します。

LTC2321-16は、低ドリフト(最大20ppm/°C)の2.048Vまたは4.096V温度補償リファレンスを内蔵しています。LTC2321-16は、CMOSまたはLVDSをサポートするSPI互換の高速シリアル・インタフェースも内蔵しています。LTC2321-16はスループットが2Msps/チャネルと高速で待ち時間が0サイクルなので、多種多様な高速アプリケーションに最適です。LTC2321-16の消費電力はわずか31mW/チャネルであり、非活動期間中の消費電力をさらに節減するため消費電力を5μWまで低減するナップ・モードとスリープ・モードを備えています。


Bits
LTC2321-12 12
LTC2321-14 14
LTC2321-16 16

アプリケーション

  • 高速データ収集システム
  • 通信機器
  • リモート・データ収集
  • 画像処理
  • 光通信
  • 自動車
  • 多相モータ制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$11.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2321CUFD-16#PBF
  • HTML
  • HTML
LTC2321CUFD-16#TRPBF
  • HTML
  • HTML
LTC2321HUFD-16#PBF
  • HTML
  • HTML
LTC2321HUFD-16#TRPBF
  • HTML
  • HTML
LTC2321IUFD-16#PBF
  • HTML
  • HTML
LTC2321IUFD-16#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2321CUFD-16#PBF

製造中

LTC2321CUFD-16#TRPBF

製造中

LTC2321HUFD-16#PBF

製造中

LTC2321HUFD-16#TRPBF

製造中

LTC2321IUFD-16#PBF

製造中

LTC2321IUFD-16#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2321CUFD-16#PBF

製造中

LTC2321CUFD-16#TRPBF

製造中

LTC2321HUFD-16#PBF

製造中

LTC2321HUFD-16#TRPBF

製造中

LTC2321IUFD-16#PBF

製造中

LTC2321IUFD-16#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

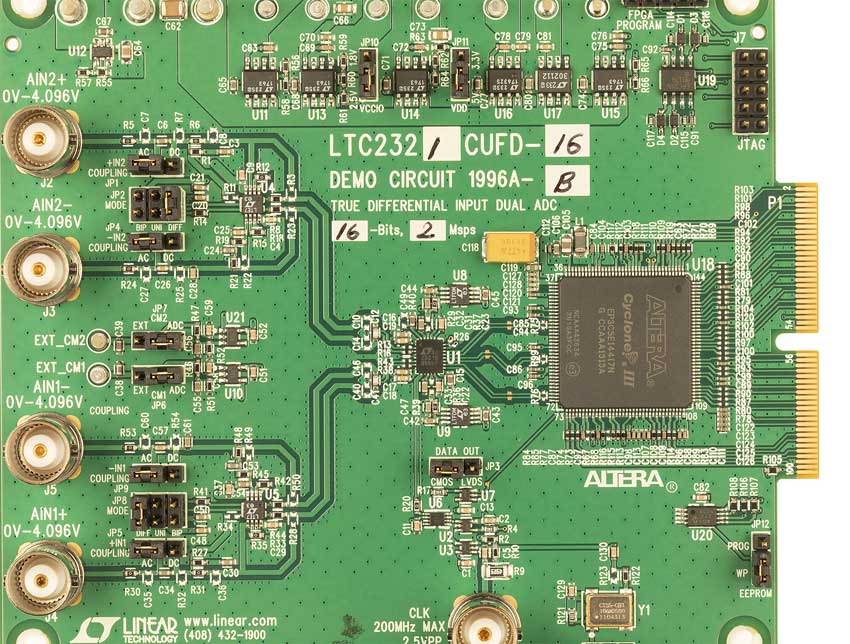

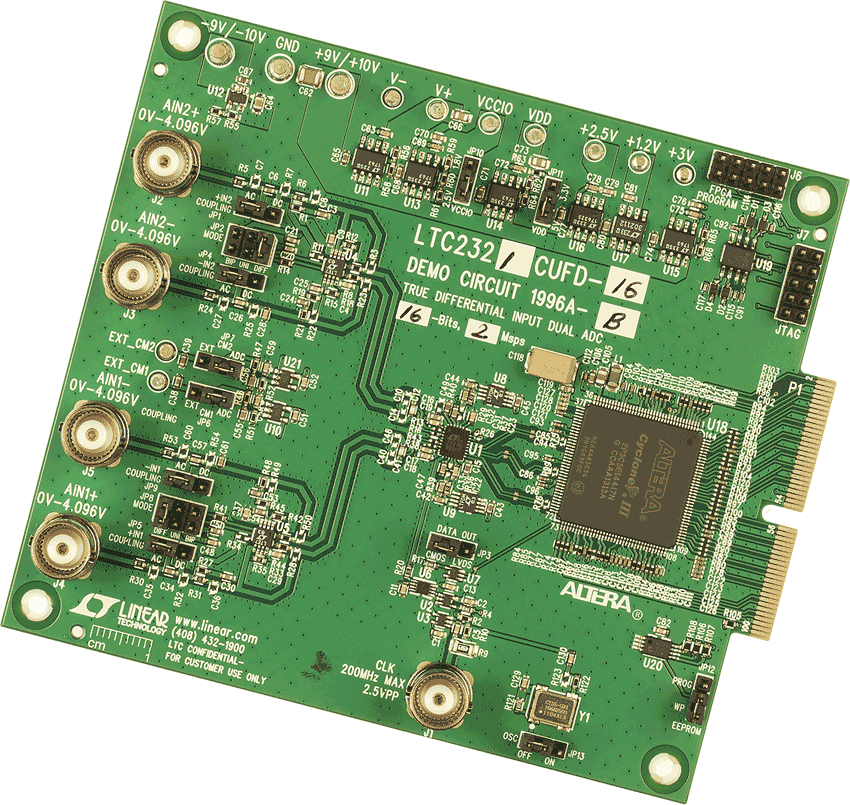

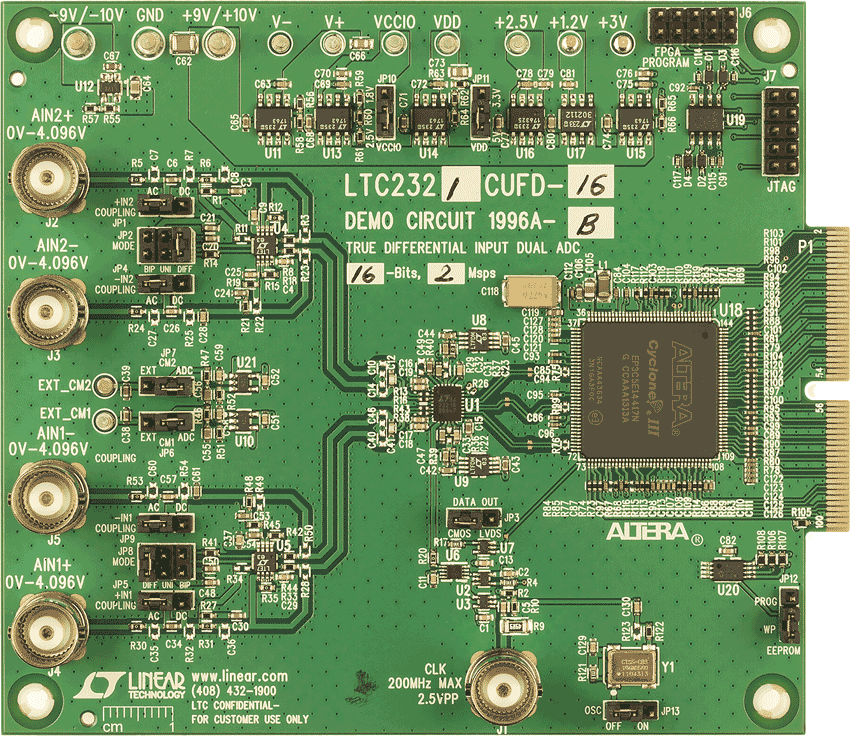

DC1996A-B

LTC2321-16 Demo Board | Dual, 16-Bit, 2Msps True Differential Input Serial SAR ADC (Req. DC890)

zoom

DC1996A-B

LTC2321-16 Demo Board | Dual, 16-Bit, 2Msps True Differential Input Serial SAR ADC (Req. DC890)

LTC2321-16 Demo Board | Dual, 16-Bit, 2Msps True Differential Input Serial SAR ADC (Req. DC890)

製品の詳細

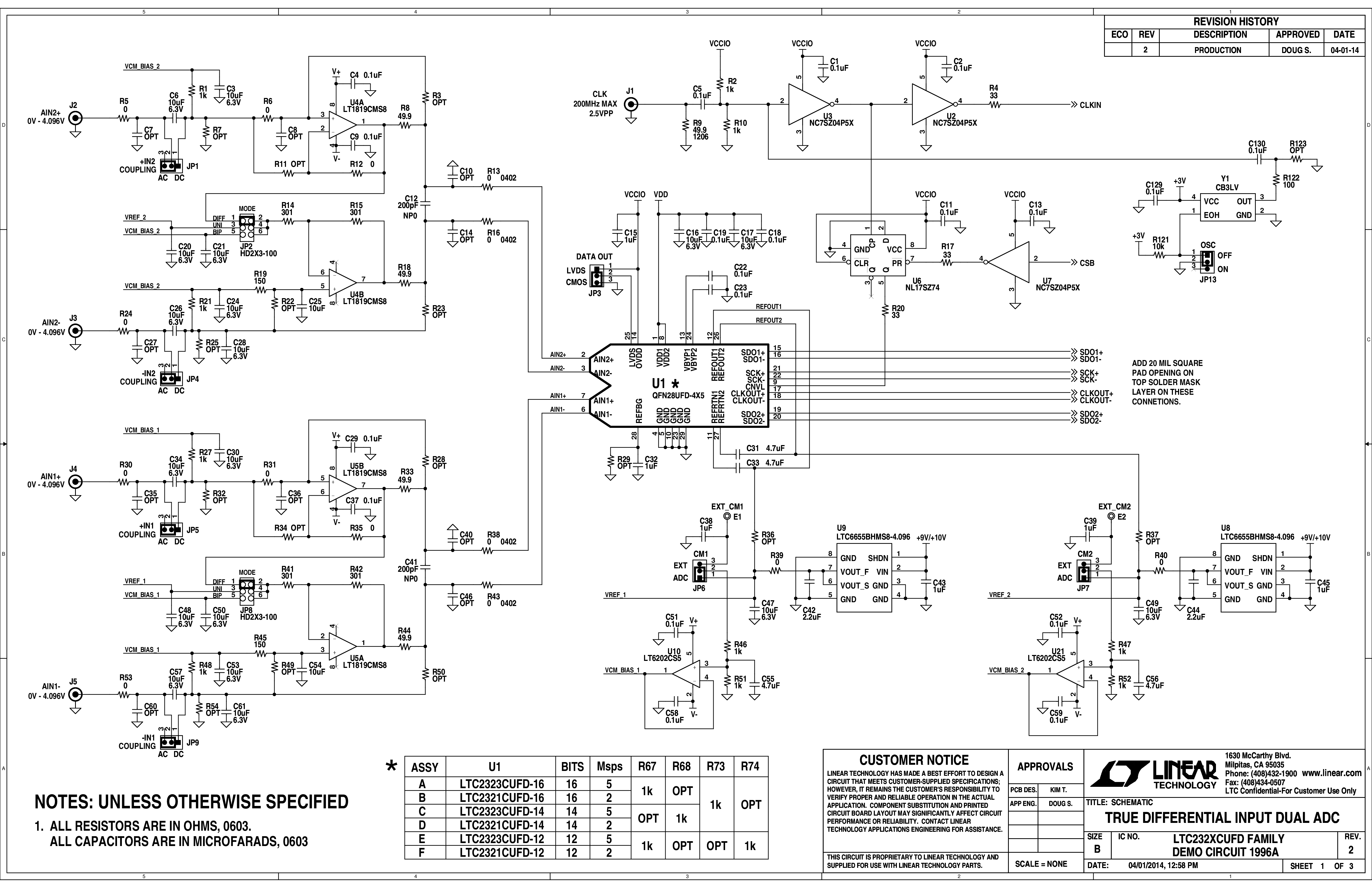

Demonstration circuit 1996A features the LTC®2323 family. With up to 5Msps, these differential, dual channel, 16-bit, serial, high speed successive approximation register (SAR) ADCs are available in a 28-lead QFN package. The LTC2323 family has an internal 20ppm/°C reference and an SPI-compatible serial interface that supports CMOS and LVDS logic. Note the demo board is configured for CMOS operation by default; see the note under JP3 for LVDS operation. The demo manual refers to the LTC2323, but applies to all members of the family, the only difference being the sample rate and the number of bits.
