製品概要

機能と利点

  • Integrated Dual 12-Bit ADCs
  • Sample Rate: 125Msps
  • Single 3V Supply (2.85V to 3.4V)
  • Low Power: 790mW
  • 70.2dB SNR, 88dB SFDR
  • 110dB Channel Isolation at 100MHz
  • Flexible Input: 1VP-P to 2VP-P Range
  • 640MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Data Ready Output Clock
  • Pin Compatible Family
    • 125Msps: LTC2283 (12-Bit), LTC2285 (14-Bit)
    • 105Msps: LTC2282 (12-Bit), LTC2284 (14-Bit)
    • 80Msps: LTC2294 (12-Bit), LTC2299 (14-Bit)
    • 65Msps: LTC2293 (12-Bit), LTC2298 (14-Bit)
    • 40Msps: LTC2292 (12-Bit), LTC2297 (14-Bit)
  • 64-Pin (9mm × 9mm) QFN Package

製品概要

LTC2283は、高周波の広いダイナミック・レンジの信号をデジタル化する12ビット、125Msps、低消費電力、デュアル3V A/Dコンバータです。SNRが70.1dB、ナイキスト周波数での信号に対するSFDRが82dBという優れたAC特性を備えているため、要求の厳しいイメージングや通信アプリケーションに最適です。

DC仕様では、±0.4LSB(標準)のINLと±0.2LSB(標準)のDNLが規定されています。遷移ノイズは0.32LSB RMSと低く抑えられています。

単一3V電源により、低消費電力動作が可能です。個別の出力電源により、0.5V~3.6Vロジックをドライブする出力が可能です。

シングルエンドCLK入力によってコンバータ動作を制御します。また、オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルに対してフルスピードで高性能を達成できます。 データ・レディ出力クロック(CLKOUT)を使用して、出力データをラッチできます。


アプリケーション

  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Spectral Analysis
  • Portable Instrumentation

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

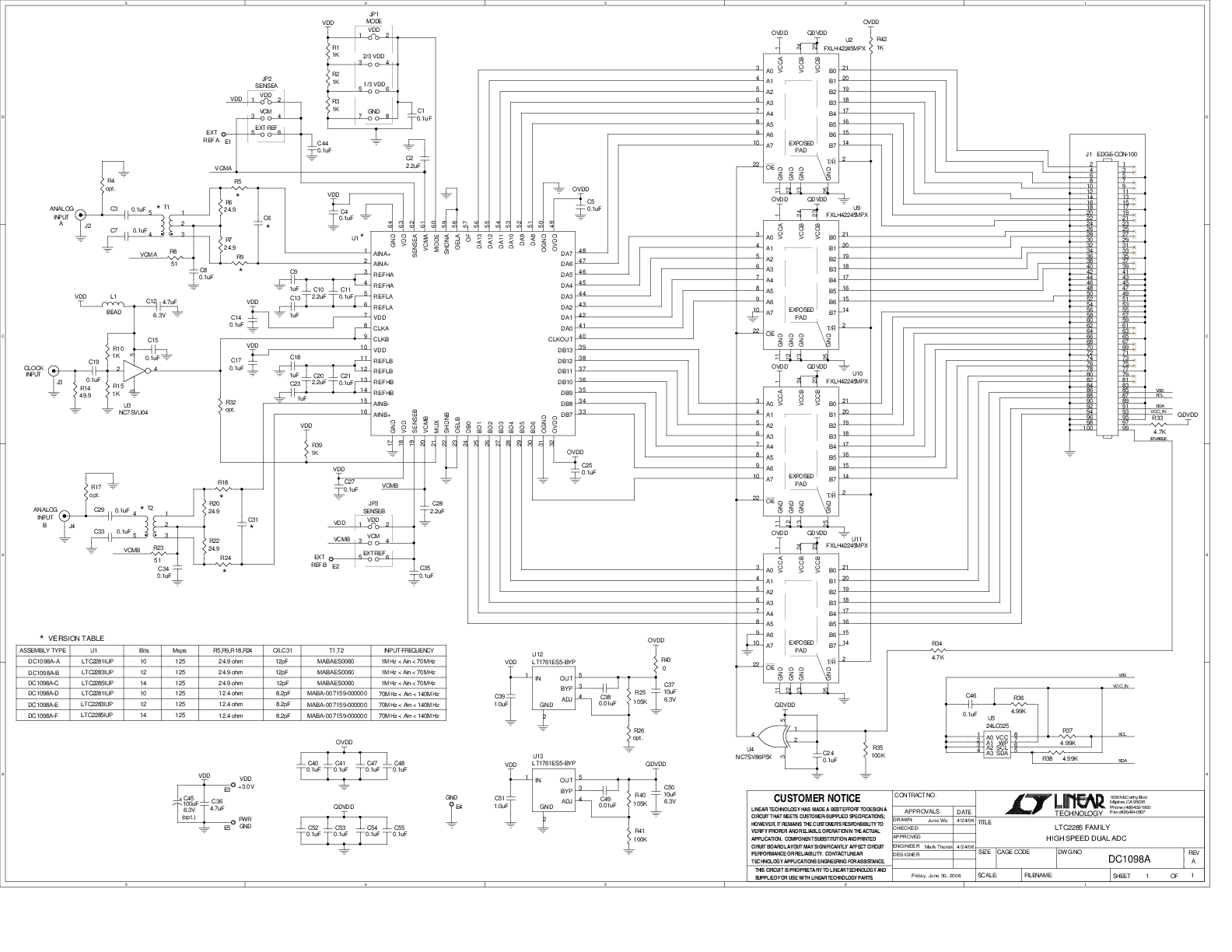

評価キット (2)

ソフトウェア & システム

評価用ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
