LTC2280

デュアル10ビット、105Msps、低ノイズ3V ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$14.57
特長
  • サンプル・レート:105Msps
  • 単一3V電源 (2.85V~3.4V)
  • 低消費電力:540mW

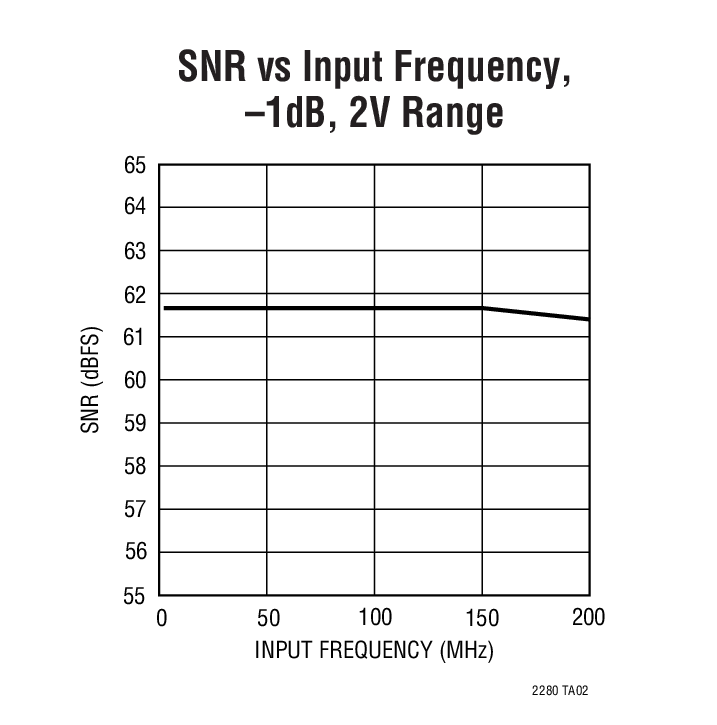

  • SNR 61.6dB、 SFDR 85dB
  • チャネル間分離:(100MHzで)110dB
  • 柔軟な入力:1VP-P~2VP-P
  • 575MHzのフルパワー帯域幅S/H
  • クロック・デューティ・サイクル・スタビライザ
  • シャットダウン・モードとナップ・モード
  • ピン互換ファミリ
    • 105Msps: LTC2282 (12ビット), LTC2280 (10ビット)
    • 80Msps: LTC2294 (12ビット), LTC2289 (10ビット)
    • 65Msps: LTC2293 (12ビット), LTC2288 (10ビット)
    • 40Msps: LTC2292 (12ビット), LTC2287 (10ビット)
    • 25Msps: LTC2291 (12ビット), LTC2286 (10ビット)
    • 10Msps: LTC2290 (12ビット)

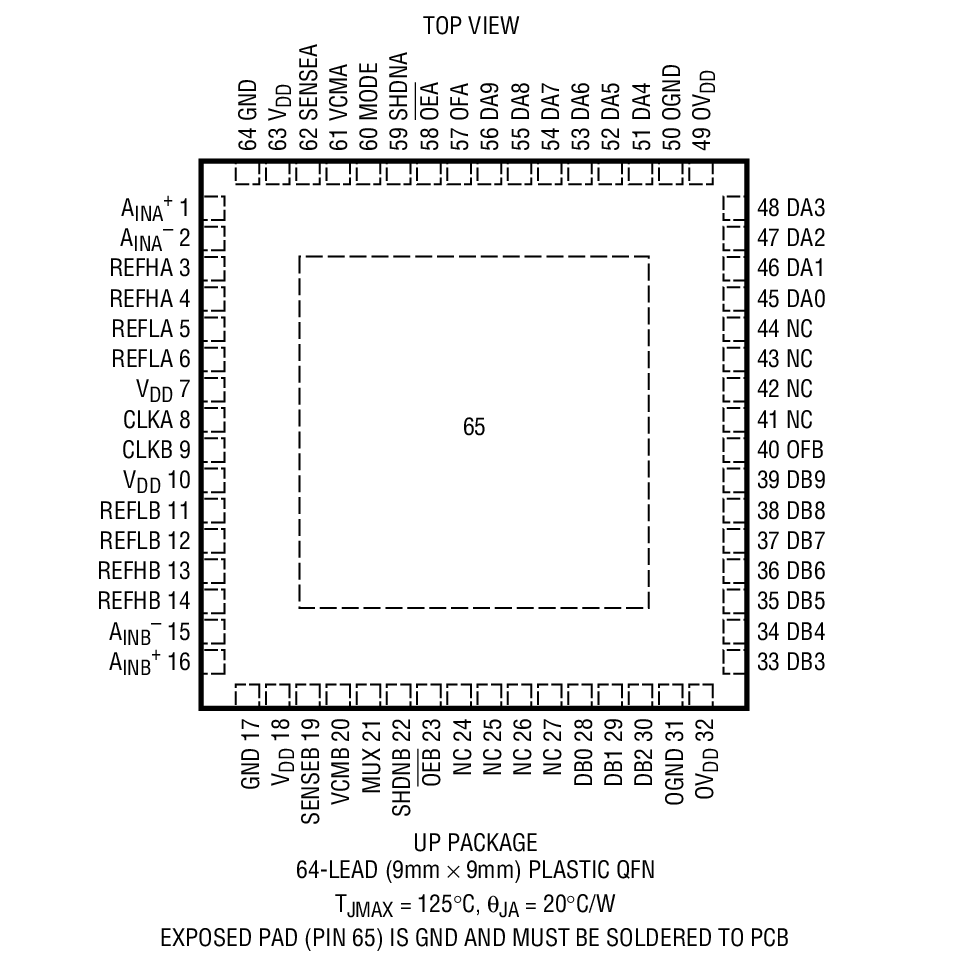

  • 64ピン9mm×9mm QFNパッケージ
製品概要
show more Icon

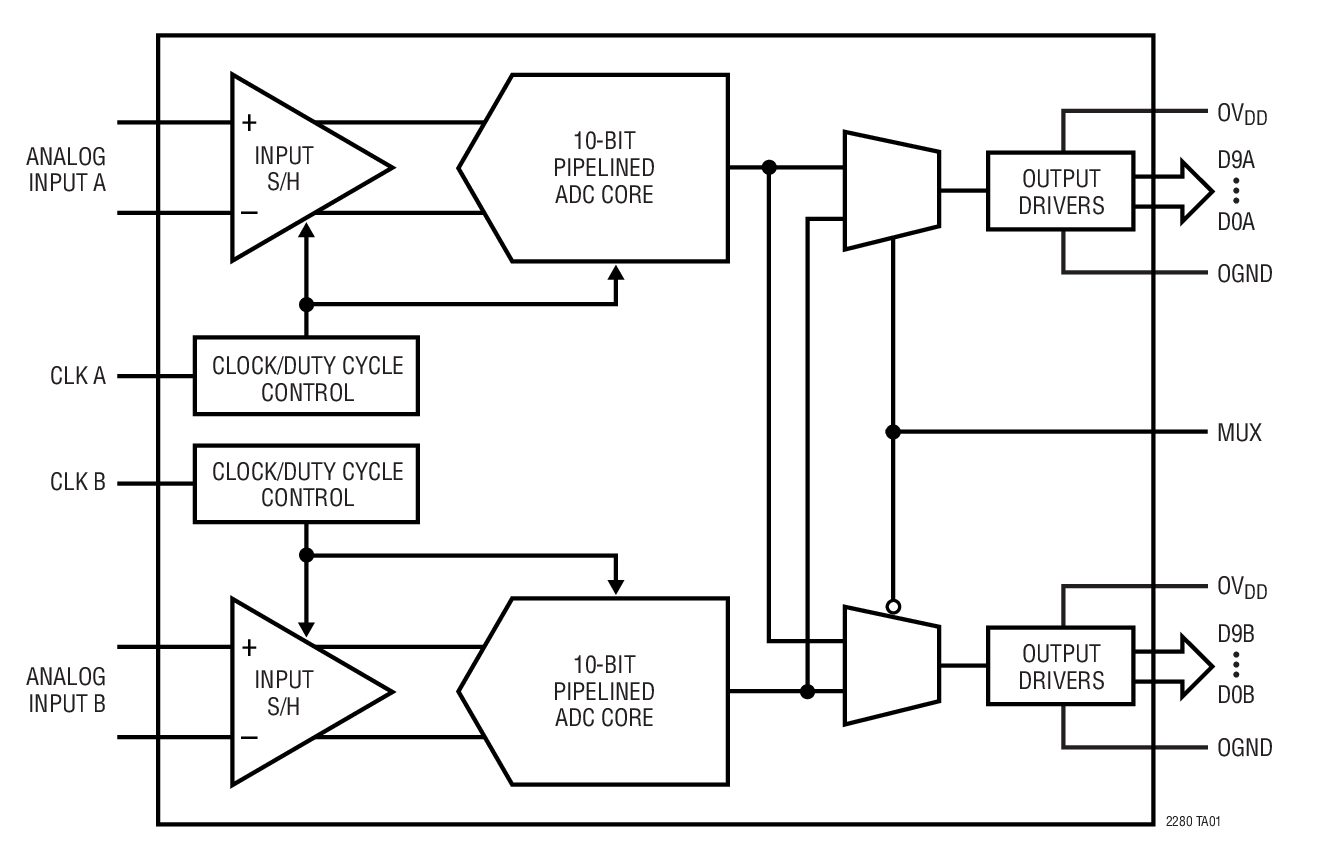

LTC2280は、高周波の広いダイナミック・レンジの信号をデジタル化する10ビット、105Msps、低ノイズ、デュアル3V A/Dコンバータです。SNRが61.6dB、ナイキスト周波数での信号に対するSFDRが85dBという優れたAC特性を備えているため、要求の厳しいイメージングや通信アプリケーションに最適です。

DC仕様では、±0.1LSB(標準)のINLと±0.1LSB(標準)のDNL、全温度範囲で±0.6LSB(標準)のINLと±0.6LSB(標準)のDNLが規定されています。遷移ノイズは0.08LSB RMSと低く抑えられています。

単一3V電源により、低消費電力動作が可能です。個別の出力電源により、0.5V~3.6Vロジックをドライブする出力が可能です。

シングルエンドCLK入力によってコンバータ動作を制御します。また、オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルに対してフルスピードで高性能を達成できます。


アプリケーション

  • 無線および有線の広帯域通信
  • イメージング・システム
  • スペクトル分析
  • 携帯用計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$14.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2280CUP#PBF
  • HTML
  • HTML
LTC2280CUP#TRPBF
  • HTML
  • HTML
LTC2280IUP#PBF
  • HTML
  • HTML
LTC2280IUP#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

DC851A-X

LTC2280IUP | DeMUX Dual ADC, +3.0V, 105Msps 10-Bit 70MHz < AIN < 140MHz, (Requires DC890)

reference details image

DC851A-W

LTC2280IUP | DeMUX Dual ADC, +3.0V, 105Msps 10-Bit 1MHz < AIN < 70MHz, (Requires DC890)
