LTC2266-12

12ビット、80Msps 低消費電力デュアルADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$29.61
特長
  • 2チャネル同時サンプリングADC
  • SNR :70.6dB
  • SFDR :88dB
  • 低消費電力: 292mW/238mW/200mW (合計)、146mW/119mW/100mW(チャネル当たり)
  • 単一1.8V電源
  • シリアルLVDS出力:チャネル当たり1ビットまたは 2 ビット
  • 選択可能な入力範囲: 1VP-P~2VP-P
  • 800MHzのフルパワー帯域幅S/H
  • シャットダウン・モードとナップ・モード
  • 設定用のシリアルSPI ポート
  • ピン互換の14ビットおよび12ビット・バージョン
  • 40ピン(6mm × 6mm) QFN パッケージ
製品概要
show more Icon

LTC2268-12/LTC2267-12/LTC2266-12は、高周波の広いダイナミック・レンジの信号をデジタル化する2チャネル同時サンプリング12ビット A/D コンバータです。SNR が70.6dB、 SFDR が88dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、0.15psRMSという極めて低いジッタにより、優れたノイズ性能を維持しながら IF周波数をアンダーサンプリングできます。

DC仕様では、±0.3LSB (標準)のINLと±0.1LSB (標準)のDNL、全温度範囲でミッシング・コードがないことが規定されています。遷移ノイズは0.3LSBRMSと低く抑えられています。

デジタル出力はシリアルLVDSなので、データライン数を最小限に抑えることができます。各チャネルは一度に2ビットを出力します (2レーン・モード)。低いサンプリング・レートでは、チャネル当たり1ビットの選択肢(1レーン・モード)もあります。LVDS ドライバはオプションの内部終端を備え、出力レベルを調整できるので、クリーンな信号完全性を確保します。

ENC+およびENC入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、内蔵のクロック・デューティサイクル・スタビライザにより、広範なクロック・デューティサイクルにおいてフルスピードで高性能を達成できます。

Bits
LTC2266-12 12
LTC2266-14 14


アプリケーション

  • 通信
  • セルラー基地局
  • ソフトウェア無線
  • 携帯型医療用画像処理
  • マルチチャネル・データ収集
  • 非破壊試験

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$29.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2266CUJ-12#PBF
  • HTML
  • HTML
LTC2266CUJ-12#TRPBF
  • HTML
  • HTML
LTC2266IUJ-12#PBF
  • HTML
  • HTML
LTC2266IUJ-12#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

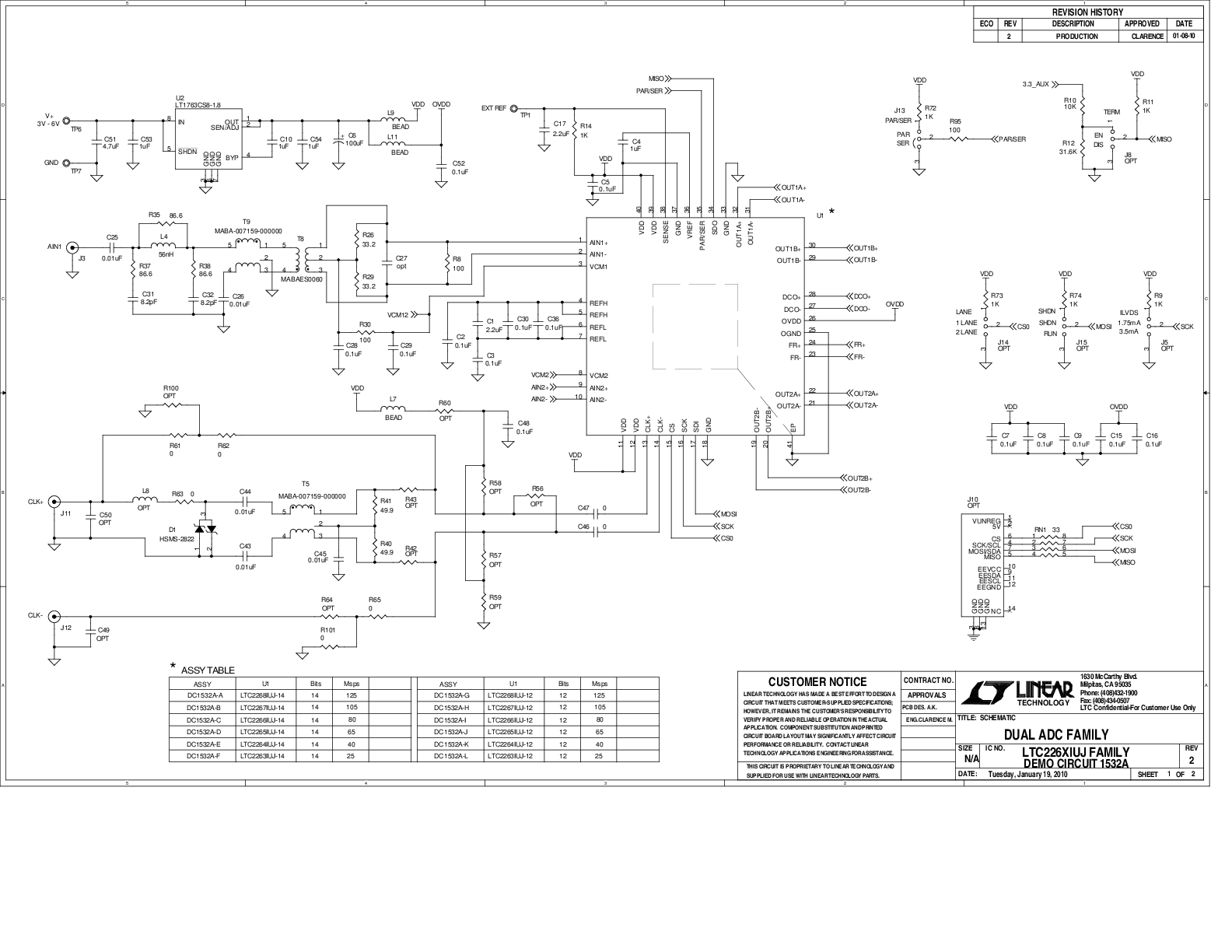

DC1532A-I

LTC2266-12 | 12-Bit, 80Msps, 1.8V Dual Serial ADC, 5MHz < AIN < 170MHz, Requires DC1371 and DC1075

zoom

DC1532A-I

LTC2266-12 | 12-Bit, 80Msps, 1.8V Dual Serial ADC, 5MHz < AIN < 170MHz, Requires DC1371 and DC1075

LTC2266-12 | 12-Bit, 80Msps, 1.8V Dual Serial ADC, 5MHz < AIN < 170MHz, Requires DC1371 and DC1075

製品の詳細

DC1532A-I: Demo Board for the LTC2266-12 12-Bit, 80Msps Low Power Dual ADCs.
