LTC2216

16ビット、80Msps/65Msps 低ノイズADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$74.60
特長
  • サンプル・レート:80Msps/65Msps
  • ノイズフロア:81.5dBFS
  • SFDR:100dB
  • SFDR:70MHzで>95dB
  • ジッタ:85fsRMS
  • 2.75VP-Pの入力範囲
  • 400MHzのフルパワー帯域幅S/H
  • オプションの内部ディザー
  • オプションのデータ出力ランドマイザ
  • LDVSまたはCMOS出力
  • 単一3.3V電源
  • 消費電力:970mW/700mW
  • クロック・デューティ・サイクル・スタビライザ
  • LTC2208、LTC2217とピン互換
  • 64ピン (9mm × 9mm) QFNパッケージ
製品概要
show more Icon

LTC2216/LTC2215は、入力周波数が最大400MHzという高周波で広いダイナミック・レンジの信号をデジタル化する80Msps/65Msps、サンプリング16ビットA/Dコンバータです。このADCの入力範囲は、2.75VP-Pに固定されています。

LTC2216/LTC2215はノイズフロアが81.5dBFS、SFDRが100dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、85fs RMSという極めて低いジッタにより、優れたノイズ性能を維持しながら高い入力周波数をアンダーサンプリングできます。最大DC仕様では、±3.5LSBのINLと±1LSBのDNL(ミッシング・コードなし)が規定されています。

デジタル出力は、差動LVDSまたはシングルエンドCMOSのいずれかに設定可能です。CMOS出力フォーマットは、1本のバスがフル・データレートで動作する形式、デマルチプレクス・バスが半分のデータレートで動作する形式のいずれかを選択できます。また、個別の出力電源により、0.5V~3.6VのCMOS出力振幅が可能です。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルに対してフルスピードで高性能を達成できます。


アプリケーション

  • テレコム
  • 受信機
  • 携帯電話基地局
  • スペクトル解析
  • イメージング・システム
  • ATE

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$74.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2216CUP#PBF
  • HTML
  • HTML
LTC2216CUP#TRPBF
  • HTML
  • HTML
LTC2216IUP#PBF
  • HTML
  • HTML
LTC2216IUP#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 4

reference details image

DC854D-H

LTC2216IUP | CMOS OUT, 80Msps, 16-Bit ADC 70MHz < AIN < 140MHz, (Requires DC718)

reference details image

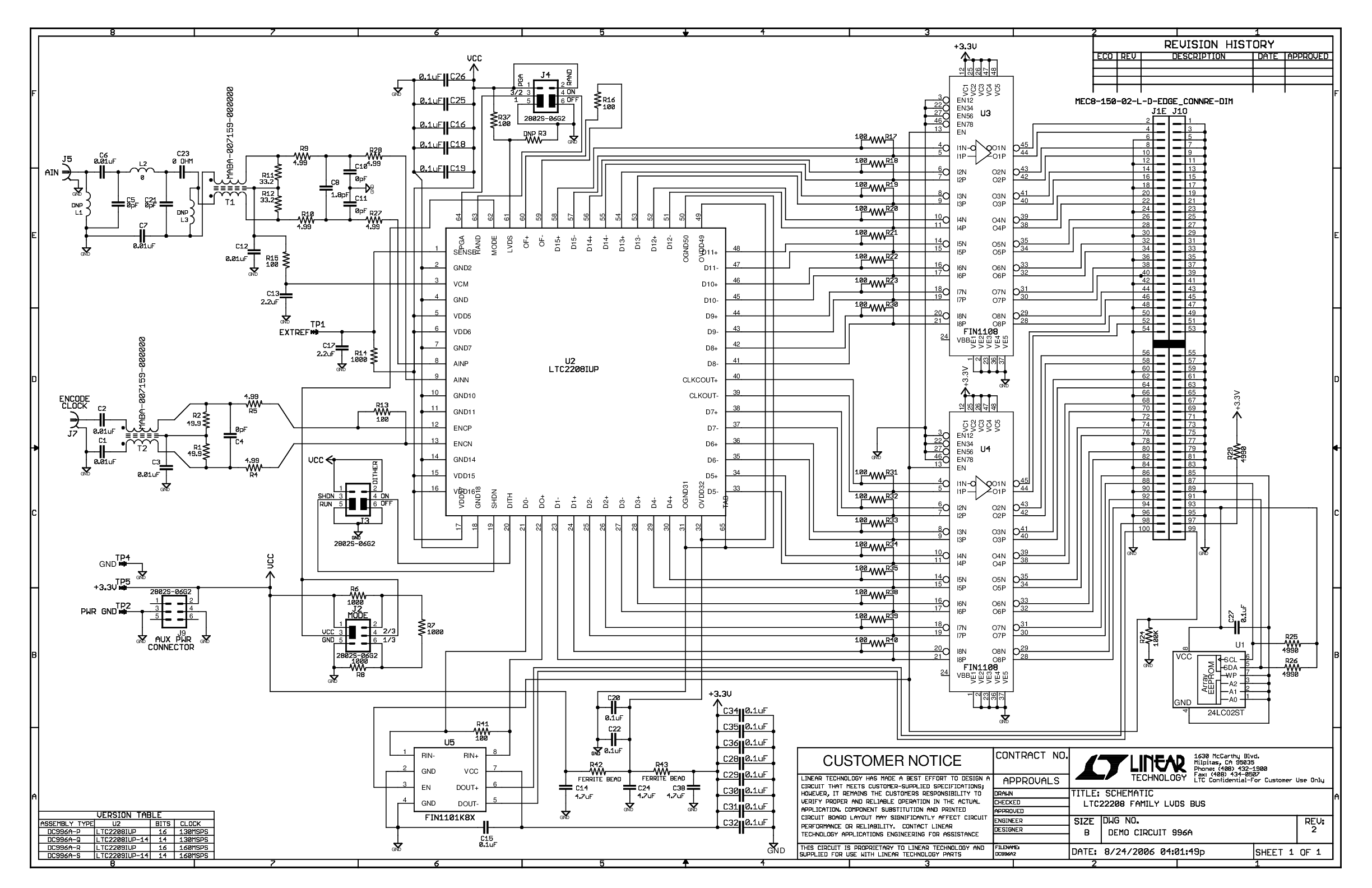

DC996B-H

LTC2216IUP | LVDS OUT, 80Msps, 16-Bit ADC 70MHz < AIN < 140MHz, (Requires DC890 & LVDS_XFMR)

reference details image

DC996B-G

LTC2216IUP | LVDS OUT, 80Msps, 16-Bit ADC 1MHz < AIN < 70MHz, (Requires DC890 & LVDS_XFMR)

reference details image

DC854D-G

LTC2216IUP | CMOS OUT, 80Msps, 16-Bit ADC 1MHz < AIN < 70MHz, (Requires DC718)
