LTC2207-14/LTC2206-14: 14-Bit, 105Msps/80Msps ADC Data Sheet1/25/2016PDF1M
製品概要
機能と利点
- サンプル・レート： 105Msps/80Msps
- ノイズフロア：77.3dBFs
- SFDR：98dB
- SFDR：250MHzで>82dB（入力範囲1.5VP-P）
- PGAフロントエンド（入力範囲2.25VP-P または1.5VP-P）
- 700MHzのフルパワー帯域幅S/H
- オプションの内部ディザー
- オプションのデータ出力ランドマイザ
- 単一3.3V電源
- 低消費電力：947mW/762mW
- オプションのクロック･デューティ･サイクル･スタビライザ
- 範囲外インジケータ
- ピン互換ファミリ
- 105Msps: LTC2207 (16ビット), LTC2207-14 (14ビット)
- 80Msps: LTC2206 (16ビット), LTC2206-14 (14ビット)
- 65Msps: LTC2205 (16ビット), LTC2205-14 (14ビット)
- 40Msps: LTC2204 (16ビット)
- 25Msps: LTC2203 (16ビット) シングルエンド･クロック
- 10Msps: LTC2202 (16ビット) シングルエンド･クロック
- 48-Pin 7mm × 7mm QFN Package
製品概要
The LTC2207-14/LTC2206-14 are 105Msps/80Msps, sampling 14-bit A/D converters designed for digitizing high frequency, wide dynamic range signals up to input frequencies of 700MHz. The input range of the ADC can be optimized with the PGA front end.
The LTC2207-14/LTC2206-14 are perfect for demanding communications applications, with AC performance that includes 77.3dB SNR and 98dB spurious free dynamic range (SFDR). Ultralow jitter of 80fsRMS allows undersampling of high input frequencies with excellent noise performance. Maximum DC specs include ±1.5LSB INL, ±1LSB DNL (no missing codes) over temperature.
A separate output power supply allows the CMOS output swing to range from 0.5V to 3.6V.
The ENC+ and ENC– inputs may be driven differentially or single-ended with a sine wave, PECL, LVDS, TTL or CMOS inputs. An optional clock duty cycle stabilizer allows high performance at full speed with a wide range of clock duty cycles.
| Bits | |
| LTC2206-14 | 14 |
| LTC2206-16 | 16 |
アプリケーション
- テレコム
- 受信機
- 携帯電話基地局
- スペクトル分析
- イメージング･システム
- ATE
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
R478 Reliability Data3/26/2018PDF53 K
-

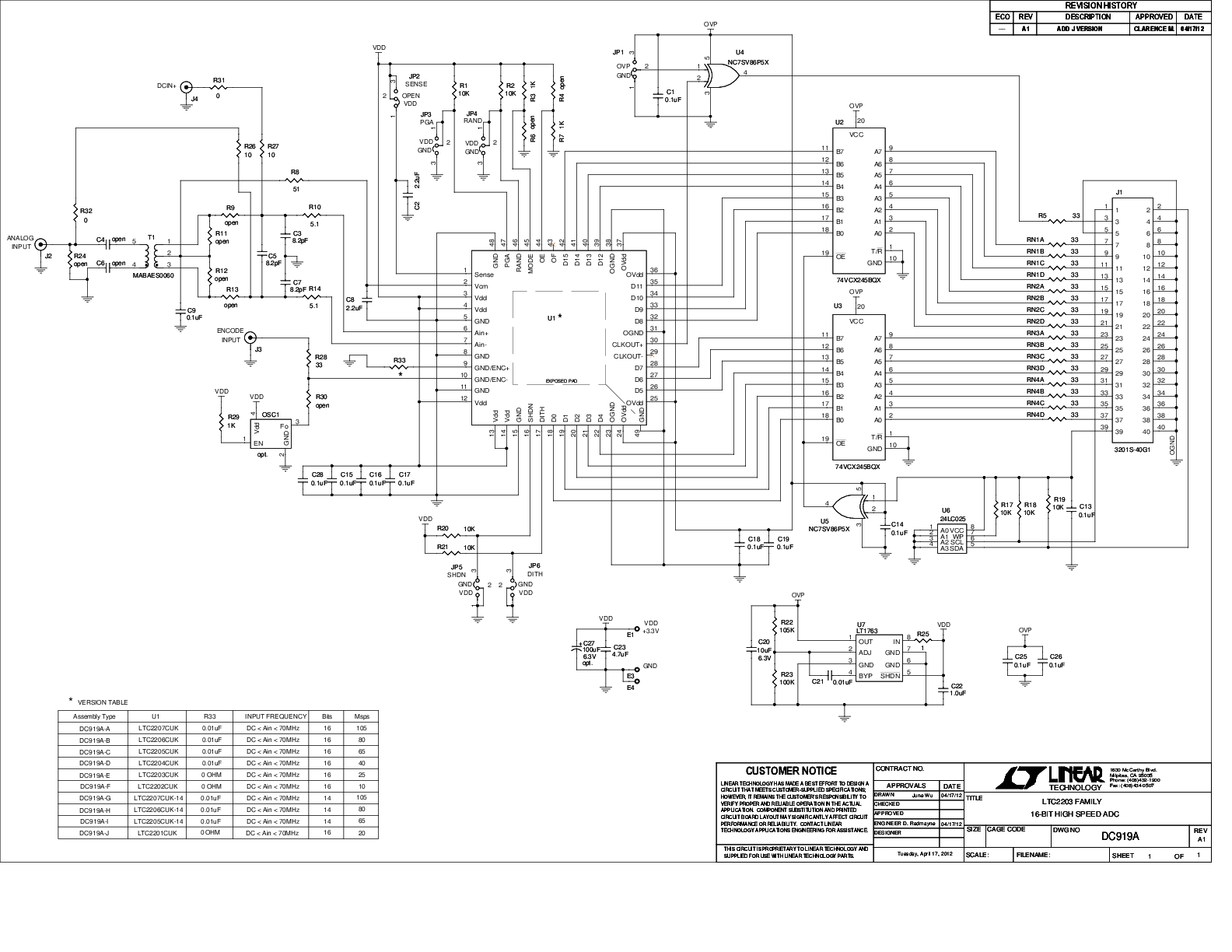

DC919A - Demo Manual5/18/2012PDF243K
-

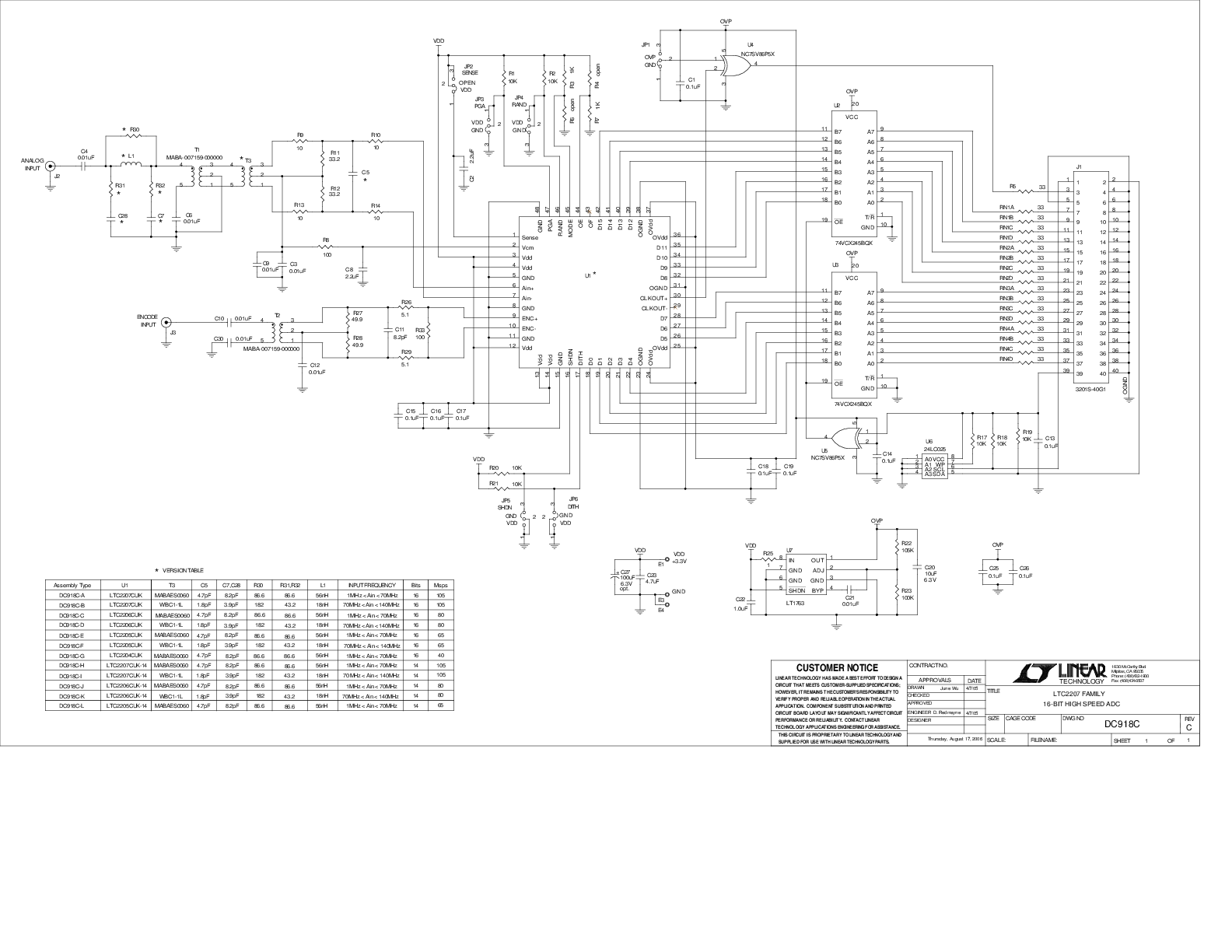

DC918C - Demo Manual9/24/2009PDF378K
-
High Speed ADC Portfolio8/30/2017PDF3M
-
差動アンプ 高速ADCドライバ11/21/2012PDF687K
-
Low Power, 16-Bit Dual/Single ADCs11/12/2012PDF855K
ソフトウェア & システム
評価用ソフトウェア
LinearLab ツール
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
ツールおよびシミュレーション
IBIS Models
IBS
LTC2205-LTC2207 IBIS Model
15.00K
