製品概要
機能と利点
- サンプル・レート：25Msps/10Msps
- SNR 81.6dB、SFDR 100dB（2.5V範囲）
- SFDR：70MHzで90dB（入力範囲1.667VP-P）
- PGAフロントエンド（入力範囲2.5VP-P または1.667VP-P）
- 380MHzのフルパワー帯域幅S/H
- オプションの内部ディザー
- オプションのデータ出力ランダマイザ
- 単一3.3V電源
- 消費電力：220mW/140mW
- クロック･デューティ･サイクル･スタビライザ
- 範囲外インジケータ
- ピン互換ファミリ
- 25Msps：LTC2203（16ビット）
- 10Msps：LTC2202（16ビット）
- 48ピン（7mm×7mm）QFNパッケージ
製品概要
LTC2203/LTC2202は入力周波数が最大380MHz という高周波で広いダイナミックレンジの信号をデジタル化する25Msps/10Mspsサンプリング16ビットA/Dコンバータです。このADCの入力範囲はPGAフロントエンドで最適化することができます。
SNR が81.6dB、SFDRが100dBという優れたAC特性を備えているため、要求の厳しいアプリケーションに最適です。最大DC仕様には、±4LSBのINL、±1LSBのDNL（ミッシング･コードなし）が含まれています。
独立した出力電源により、0.5V～3.6VのCMOS出力振幅が可能です。
シングルエンドCLK入力によってコンバータ動作を制御します。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルでフルスピードで高性能を達成できます。
アプリケーション
- テレコム
- 受信機
- 携帯電話基地局
- スペクトル分析
- イメージング･システム
- ATE
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
R478 Reliability Data3/26/2018
-

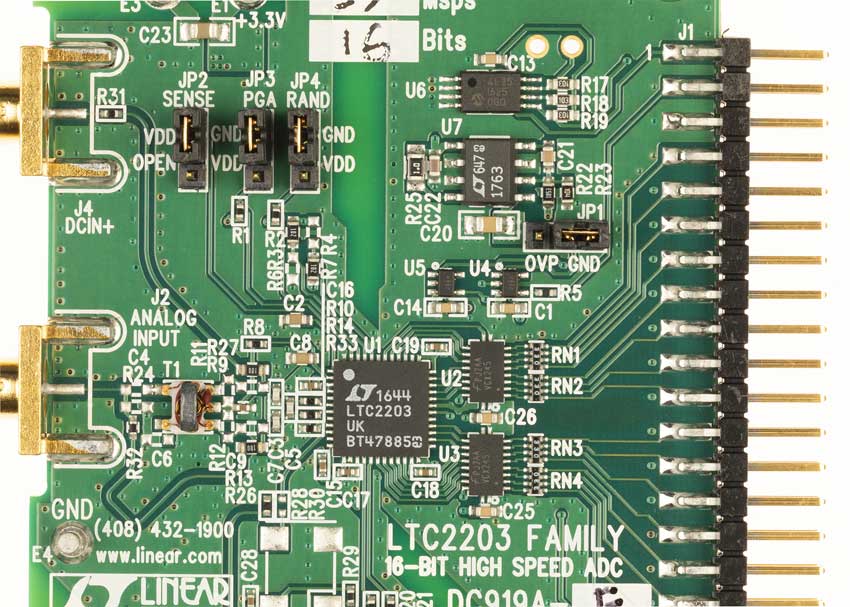

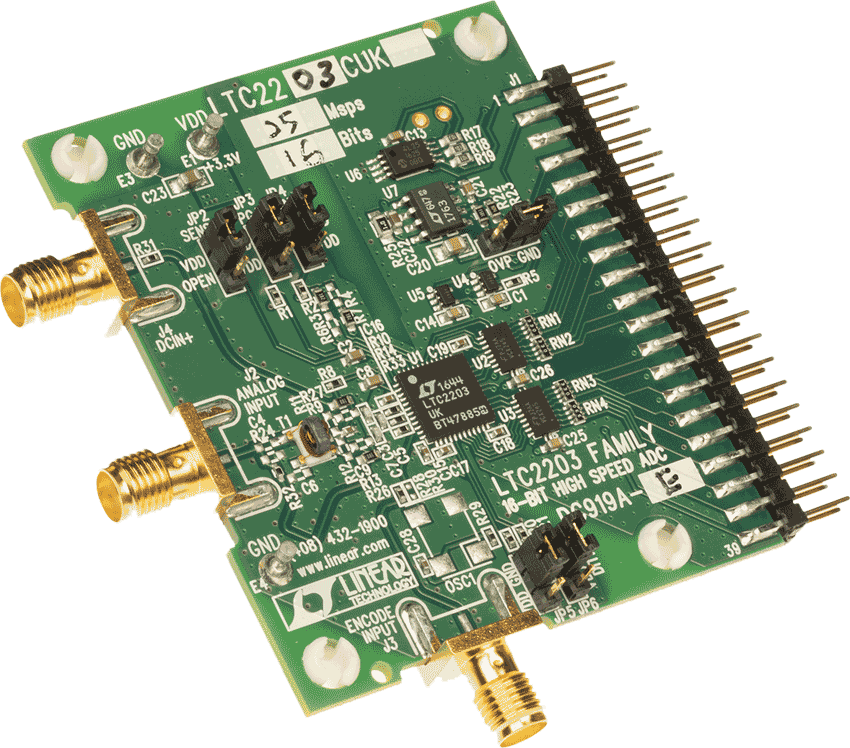

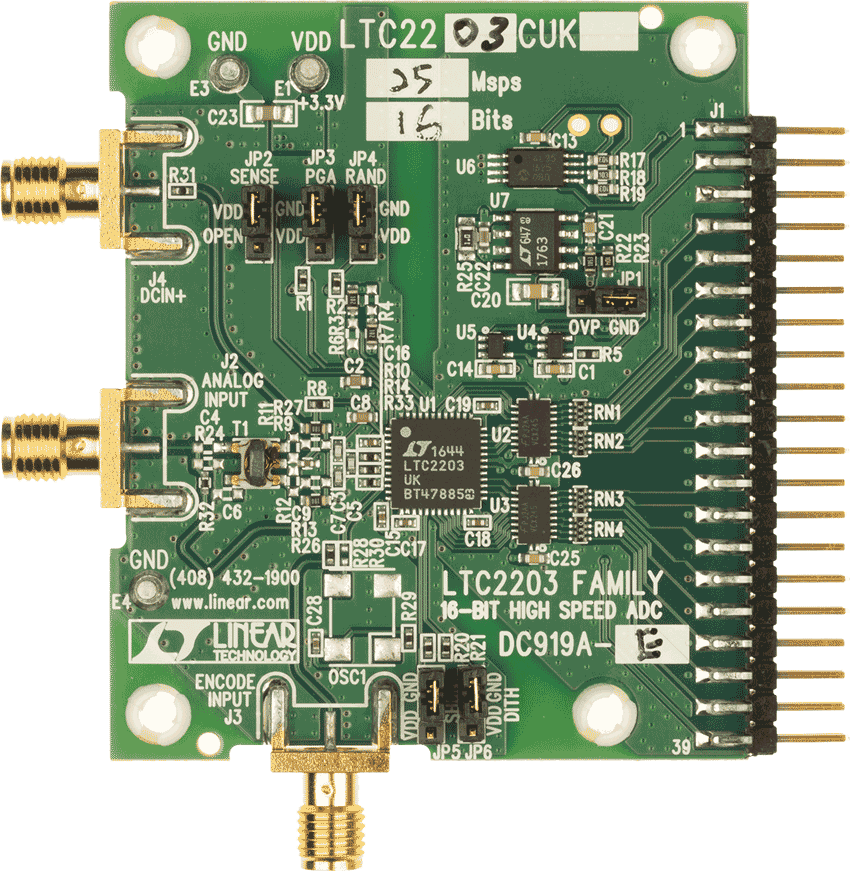

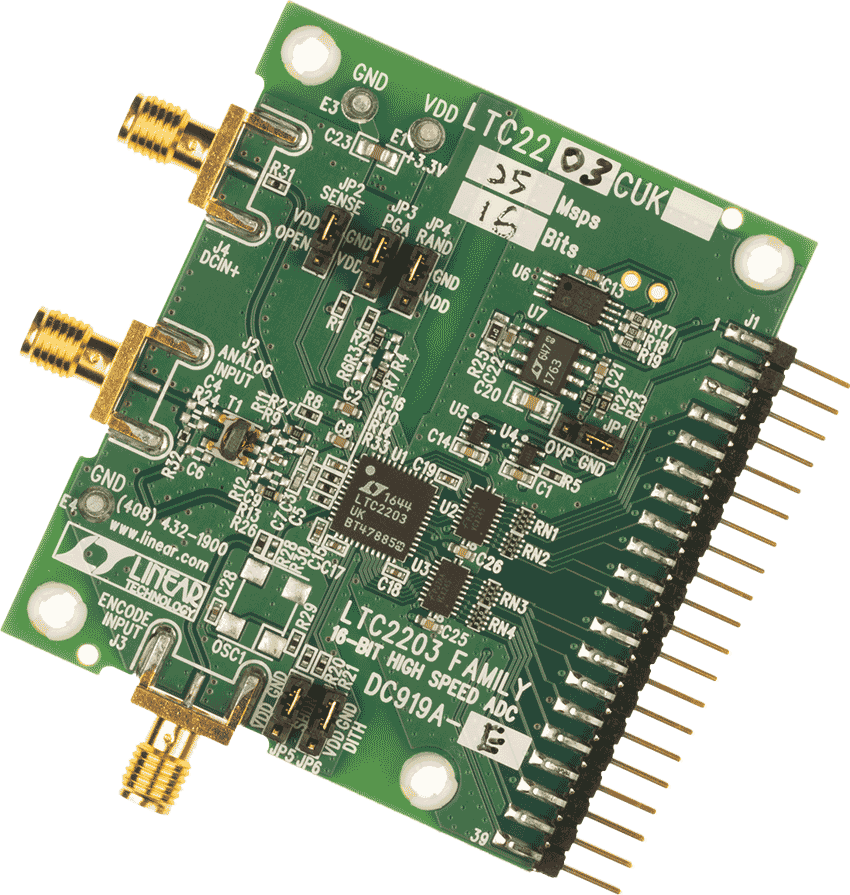

DC919A - Demo Manual5/18/2012
-
DC1058A - Demo Manual9/24/2009
-
High Speed ADC Portfolio8/30/2017
-
差動アンプ 高速ADCドライバ11/21/2012
-
Low Power, 16-Bit Dual/Single ADCs11/12/2012
ソフトウェア & システム
評価ソフトウェア
LinearLab ツール
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
ツールおよびシミュレーション
IBISモデル
IBS
LTC2203/LTC2202 - IBIS Model
14.00K
おすすめ製品
LTC2203 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2203CUK#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2203CUK#TRPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2203IUK#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2203IUK#TRPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R478 Reliability Data |
