LTC1985-1.8

製造中

5ピンSOT-23パッケージのプッシュプル・リセット出力付き マイクロパワー高精度 トリプル電源モニタ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 同時に3V、1.8V、可変の3つの入力をモニタ
  • 全温度範囲で±1.5%のスレッショルド精度
  • 低消費電流:10μA標準
  • リセット遅延時間:200ms
  • 電源グリッチ余裕度
  • VCC3≧1VまたはVCC18≧1Vでリセットを保証
  • 3Vのアクティブ“L”プッシュプル・リセット出力

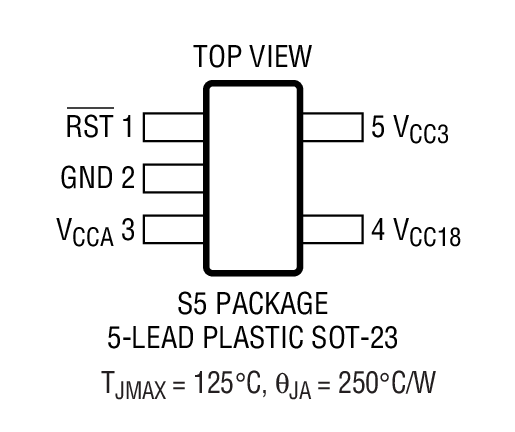

  • 5ピンSOT-23パッケージ

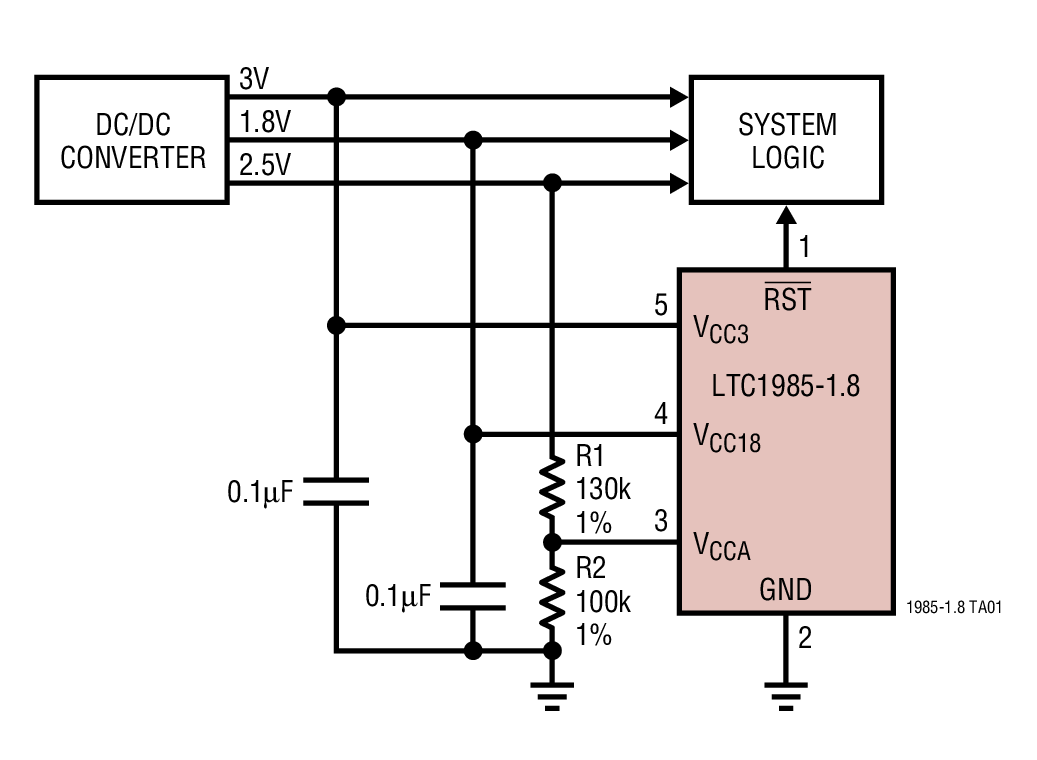

LTC1985-1.8は複数の電源電圧を使用するシステム用のトリップル電源モニタです。3つすべての電源が200msの間規定電圧に適合するまでリセット出力は“L”のままです。厳密な1.5%精度の仕様とグリッチ余裕度により、偽トリガのない信頼性の高いリセット動作を保証します。

RST出力はVCC18またはVCC3が1Vに低下しても、正しい状態になることが保証されています。 LTC1985はシステムの要求条件により、3つではなく、1つまたは2つのVCC入力をモニタするように構成することもできます。

消費電流が非常に低い(10μA標準)ので、電力消費に敏感なシステムに理想的です。

LTC1985は5ピンSOT-23パッケージで供給されます。


アプリケーション

  • デスクトップ・コンピュータ
  • ノートブック・コンピュータ
  • インテリジェント計測器
  • 携帯用バッテリ駆動機器
  • ネットワーク・サーバー
