製品概要
機能と利点
- 低ノイズの固定周波数動作
- 入力電圧範囲：2.7V～5.5V
- インダクタ不要
- LDOより25%高い標準効率
- シャットダウン時にVINから負荷を切断
- 出力電圧：1.8V±4%または1.5V±4%
- 出力電流：250mA
- 低い動作電流：IIN = 180μA（標準）
- 低いシャットダウン電流：IIN = 10μA（標準）
- 発振周波数：1.5MHz
- ソフトスタートにより、ターンオン時の突入電流を制限
- 短絡および熱保護
- 8ピンMSOPパッケージで供給
製品概要
LTC1911は2.7V～5.5Vの入力から1.5Vまたは1.8Vの安定化出力を生成するスイッチットキャパシタ降圧DC/DCコンバータです。このデバイスは、スイッチトキャパシタによるフラクショナル・コンバージョンを使用して、全入力範囲で高効率を達成します。インダクタは不要です。入力電圧や負荷条件が変化すると、内部回路が降圧変換比を制御して効率を最適化します。標準効率は、リニア・レギュレータよりも25%以上高くなります。
独自の固定周波数アーキテクチャにより、低ノイズの安定化出力を供給するとともに、従来のチャージ・ポンプ・レギュレータに比べて入力ノイズを低減できます。高周波数動作（fOSC=1.5MHz）によって出力フィルタリングが簡素化され、伝導ノイズをさらに低減できます。また、このデバイスは、効率を最適化するために、軽負荷時にバーストモード動作を行います。
LTC1911は動作電流が低く（無負荷時に180μA、シャットダウン時に10μA）、外付け部品数が少ない（2個の1μFフライング・コンデンサと2個の10μFバイパス・コンデンサ）ので、スペースが制限されたバッテリ駆動アプリケーションに最適です。このデバイスは短絡および熱保護機能を搭載し、8ピンMSOP パッケージで供給されます。
アプリケーション
- ハンドヘルド・コンピュータ
- 携帯電話
- スマート・カード・リーダ
- 携帯用電子機器
- ハンドヘルド医療機器
- 低電力DSP電源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

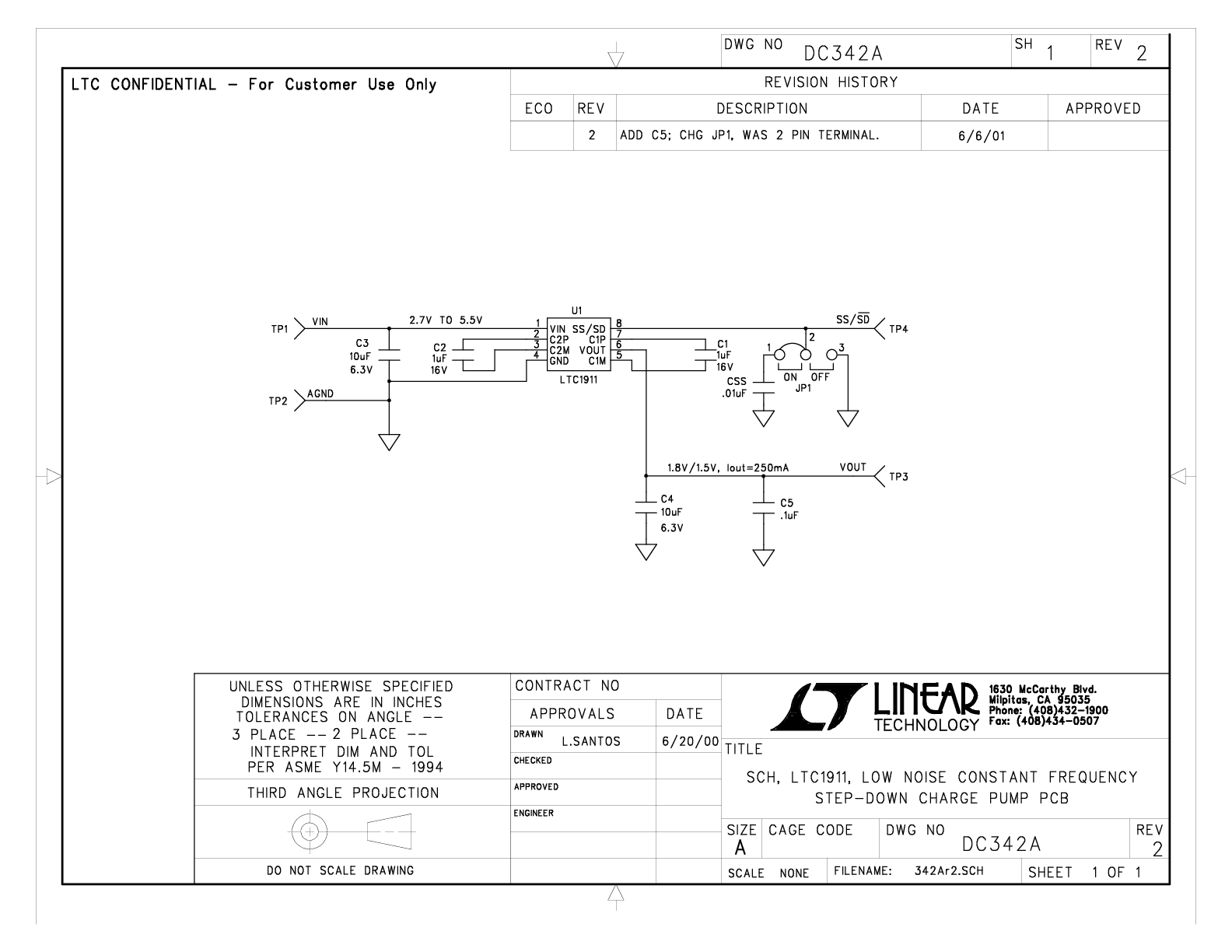

評価キット (2)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1911-1.5
LTC1911-1.8
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1911EMS8-1.5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1911EMS8-1.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1911EMS8-1.8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1911EMS8-1.8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
