LTC1750: 14ビット、80Msps、広帯域幅ADC データシート (Rev. )5/31/2005PDF352K
類似製品
製品概要
機能と利点
- サンプリング・レート：80Msps
- 500MHzのフルパワー帯域幅S/H
- 最大500MHzの直接IFサンプリング
- PGAフロントエンド（入力範囲が2.25VP-Pまたは1.35VP-P）
- SNR 75.5dB、SFDR 90dB（PGA = 0）
- SNR 73dB、SFDR 90dB（PGA = 1）
- ミッシング・コードなし
- 単一5V電源
- 消費電力：1.45 W
- 2つのピンで選択可能なリファレンス値
- 2の補数またはオフセット・バイナリ出力
- 範囲外インジケータ
- データ・レディ出力クロック
- ピン互換ファミリ
- 48ピンTSSOPパッケージ
製品概要
LTC1750は、広いダイナミック・レンジをもつ最大周波数500MHzの信号をデジタル化する80Msps、14ビットA/Dコンバータです。内蔵のPGAサンプル＆ホールド回路と柔軟性の高いリファレンス回路を使用して、入力電圧範囲を最適化することができます。
LTC1750は500MHzの帯域幅をもつ高直線性サンプル＆ホールド回路を内蔵しています。入力周波数が250MHzの場合にSFDRは82dBです。また、0.12psRMSという極めて低いジッタにより、SNRの劣化を最小限に抑えながらIF周波数をアンダーサンプリングできます。 DC仕様では、±3LSBのINLとミッシング･コードがないことが規定されています。
デジタル･インターフェイスは5V、3V、2V、LVDSのロジック･システムと互換です。ENCおよびENC入力は、PECL、GTLなどの低振幅ロジック･ファミリやシングルエンドのTTLまたはCMOSから差動ドライブ可能です。低ノイズ、高利得のENCおよびENC入力は、性能を落とすことなく正弦波信号によってドライブすることも可能です。個別の出力電源は0.5V～5Vで動作可能なので、低電圧のDSPまたはFIFOに容易に直接接続可能です。
フロースルーのピン配置を備えた48ピンTSSOPパッケージは、ボード･レイアウトを簡素化します。
アプリケーション
- テレコム
- レシーバ
- 携帯電話基地局
- スペクトル分析
- イメージング・システム
- MRI
- トモグラフィー
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R479 Reliability Data3/23/2018PDF20 K
-

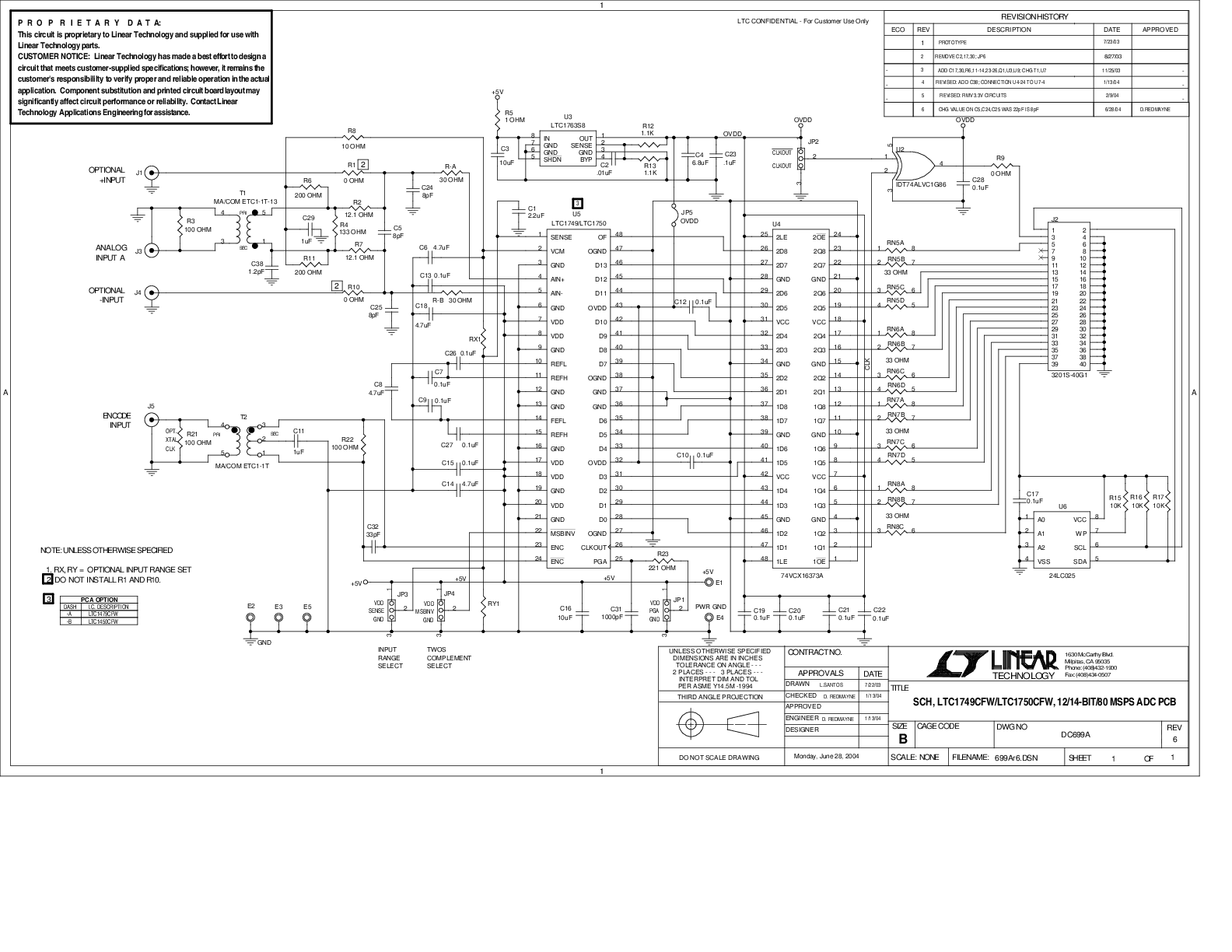

DC699A - Demo Manual9/24/2009PDF1M
-
