LTC1742

14ビット、65Msps低ノイズADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$34.96
特長
  • サンプリング・レート:65Msps
  • SNR 76.5dB、SFDR 90dB(3.2V範囲)
  • SNR 72.8dB、SFDR 90dB(2V範囲)
  • ミッシングコードなし
  • 単一5V電源
  • 低消費電力:1.275W
  • 選択可能な入力範囲:±1Vまたは±1.6V
  • 240MHzのフルパワー帯域幅S/H
  • ピン互換ファミリ
    • 25Msps:LTC1746(14ビット)、LTC1745(12ビット)
    • 50Msps:LTC1744(14ビット)、LTC1743(12ビット)
    • 65Msps:LTC1742(14ビット)、LTC1741(12ビット)
    • 80Msps:LTC1748(14ビット)、LTC1747(12ビット)
  • 48ピンTSSOPパッケージ
製品概要
show more Icon

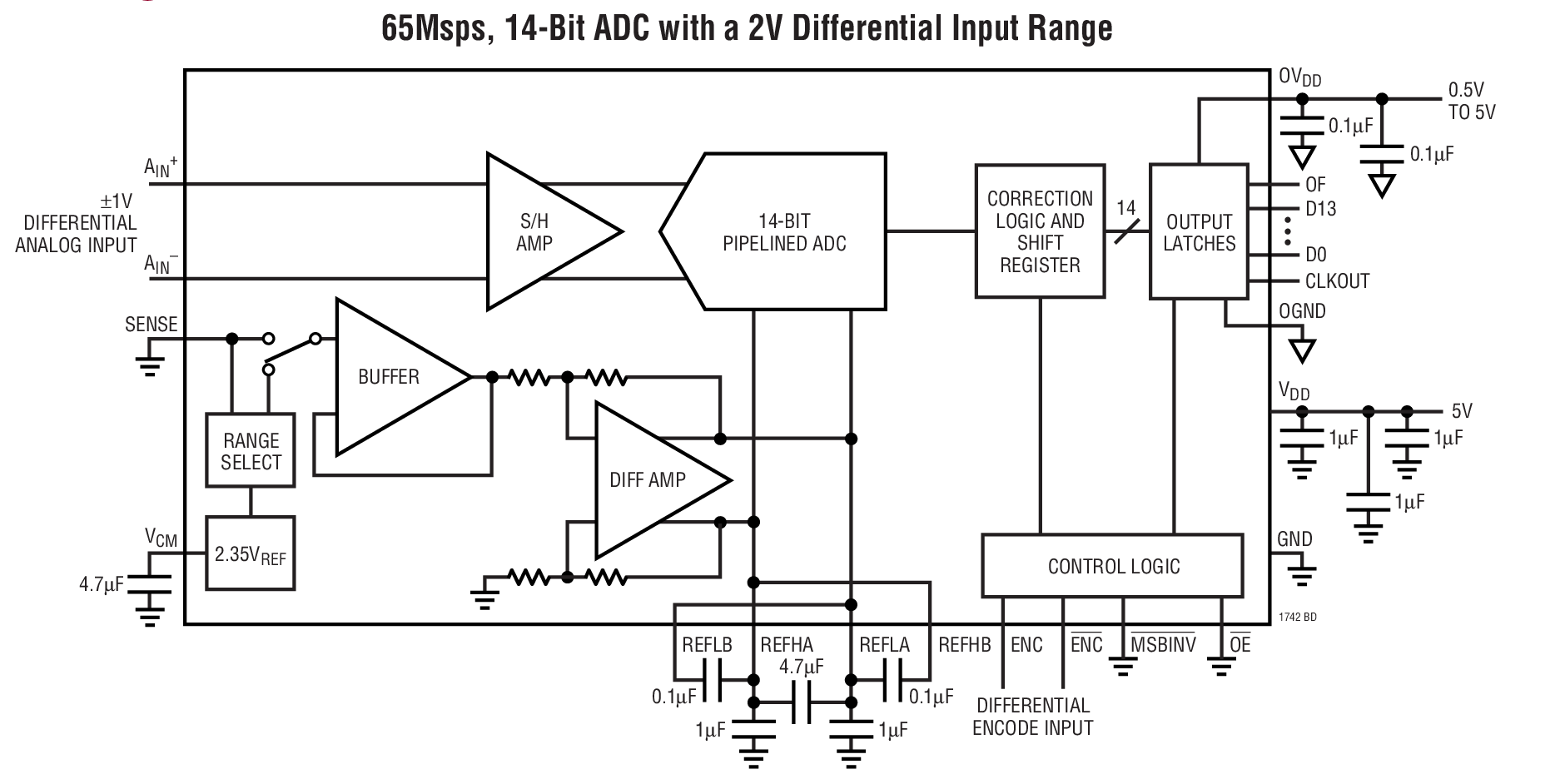

LTC1742は、広いダイナミック・レンジをもつ高周波信号をデジタル化する、65Msps、サンプリング14ビットA/Dコンバータです。 ±1Vまたは±1.6Vの入力電圧範囲をピンで選択可能な上、抵抗でプログラム可能なモードを備えているので、広範なアプリケーションに対して入力電圧範囲を最適化できます。

LTC1742は、76.5dBのSNRと90dBのSFDRを含むAC特性により、要求の厳しい通信アプリケーションに最適です。また、0.15psRMSという極めて低いジッタにより、優れたノイズ性能でIF周波数をアンダーサンプリングできます。 DC仕様は、±3LSBのINLと±1LSBのDNLを達成します。

デジタル・インターフェイスは5V、3V、2V、LVDSのロジック・レベルと互換性があります。ENCおよびENC入力は、PECL、GTLなどの低振幅ロジック・ファミリやシングルエンドのTTLまたはCMOSから差動ドライブ可能です。低ノイズ、高利得のENCおよびENC入力は、性能を落とすことなく正弦波信号によってドライブ可能です。個別の出力電源は0.5V~5Vで動作可能なので、低電圧のDSPまたはFIFOに容易に直接接続可能です。

フロースルーのピン配置を備えたTSSOPパッケージにより、ボード・レイアウトを簡素化します。


アプリケーション

  • テレコム
  • レシーバ
  • 携帯電話基地局
  • スペクトラム分析
  • 画像処理システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$34.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1742CFW#PBF
  • HTML
  • HTML
LTC1742CFW#TRPBF
  • HTML
  • HTML
LTC1742IFW#PBF
  • HTML
  • HTML
LTC1742IFW#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 19_0009

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1742CFW#PBF

製造中

LTC1742CFW#TRPBF

製造中

LTC1742IFW#PBF

製造中

LTC1742IFW#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 19_0009

arrow down

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1742CFW#PBF

製造中

LTC1742CFW#TRPBF

製造中

LTC1742IFW#PBF

製造中

LTC1742IFW#TRPBF

製造中

評価用キット

評価用キット 2

reference details image

DC520B-G

LTC1742CFW | 14-Bit/65Msps Low Noise ADC, Ain < 40MHz (Requires DC718 Controller)

reference details image

DC520B-H

LTC1742CFW | 14-Bit/65Msps Low Noise ADC, Ain > 40MHz (Requires DC718 Controller)
