製品概要
機能と利点
- 3つの入力を同時にモニタ
- LTC1726-5：5V、3.3Vおよび可変
- LTC1726-2.5：2.5V、3.3Vおよび可変
- LTC1726-5：5V、3.3Vおよび可変
- 全温度範囲における±1.5%スレッショルド精度
- 低消費電流：16μA（標準）
- 調整可能なリセット・タイムアウト
- 調整可能なウォッチドッグ・タイムアウト
- アクティブ“L”のオープンドレイン・リセット出力
- 電源グリッチ耐性
- VCC3 ≥ 1Vまたは VCC25/VCC5 ≥ 1VでRESETを保証

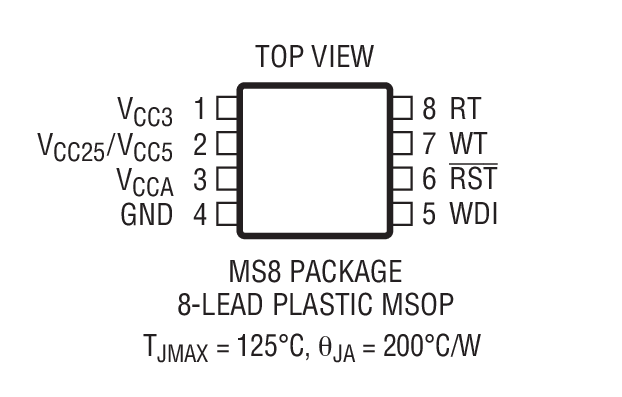

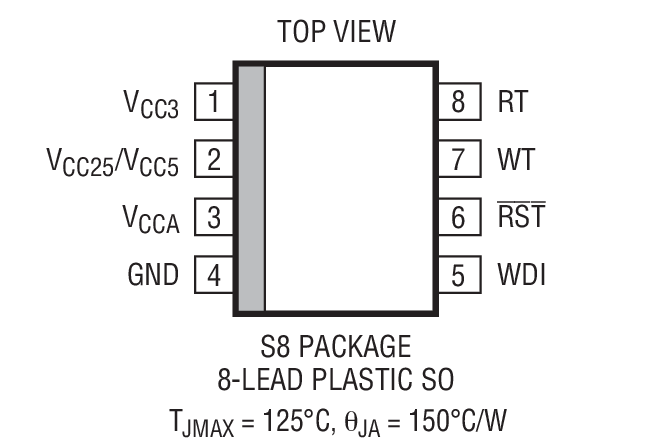

- MS8およびSO-8パッケージ
製品概要

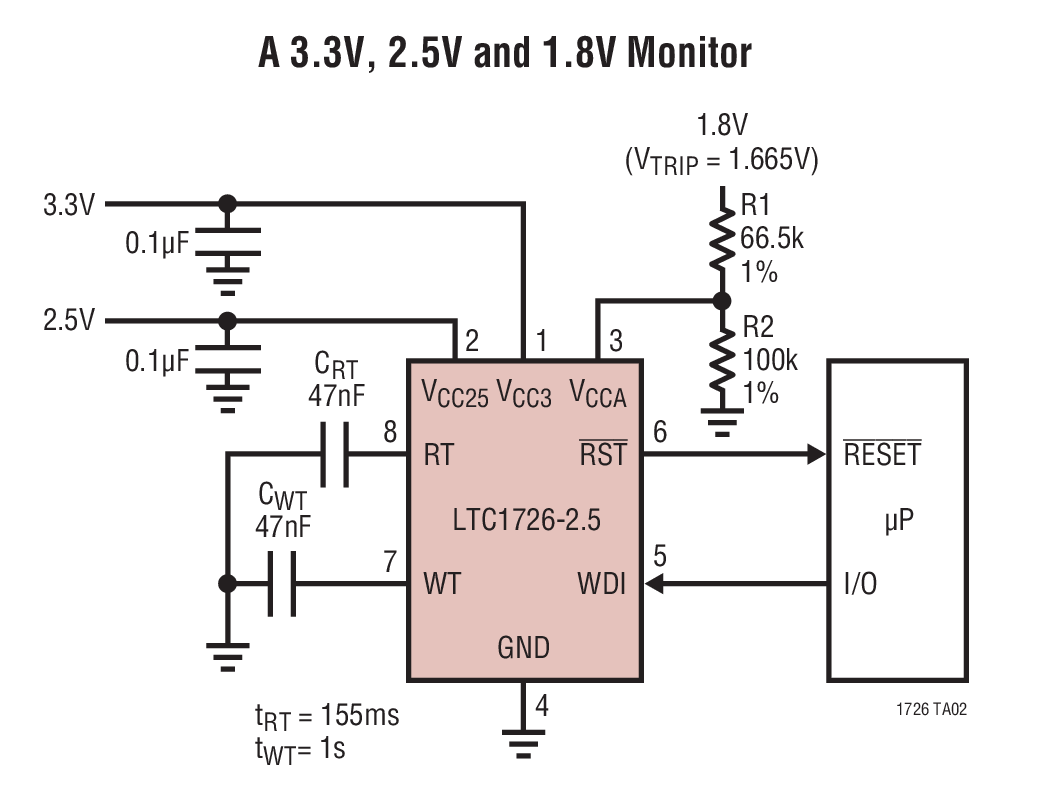

LTC1726は、複数の電源電圧を使用するシステム用の調整可能なリセットおよびウォッチドッグ機能を備えた、トリプル電源モニタとマイクロプロセッサ監視回路です。遅延を調整可能な共通のオープンドレイン・リセット出力を備えています。リセットおよびウォッチドッグのタイムアウト時間は、どちらも外付けコンデンサを使用して調整可能です。
厳密な1.5% 精度の仕様とグリッチ耐性により、誤ったトリガなしの信頼性の高いリセット動作を保証します。
RST出力は、VCC5/VCC25またはVCC3が1Vに低下しても正しい状態を保つことが保証されています。LTC1726はシステム要件に従って、3つではなく、1つまたは2つの任意のVCC入力をモニタするように構成することもできます。
消費電流が低い（標準16μA）ため、LTC1726は消費電力に敏感なシステムに最適です。
アプリケーション
- デスクトップ・コンピュータ
- ノートブック・コンピュータ
- 高機能計測器
- 携帯用バッテリ駆動機器
- ネットワーク・サーバー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1726-2.5
LTC1726-5
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1726EMS8-2.5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1726EMS8-2.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1726EMS8-5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1726EMS8-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1726ES8-2.5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1726ES8-2.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1726ES8-5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1726ES8-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1726HMS8-5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1726HMS8-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1726IS8-2.5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1726IS8-2.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1726IS8-5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1726IS8-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R413 Reliability Data |
