LTC1706-81

製造中

5ビット・デスクトップVID電圧プログラマ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • レギュレータ出力電圧を、1.3Vから2.05Vまでを50mV単位で、また2.1Vから3.5Vま でを100mV単位でプログラム（VRM 8.4）
  • 0.8Vリファレンスの広範なリニアテクノロジーのDC/DCコンバータをプログラム
  • インテルPentium®プロセッサデスクトップ VID仕様に完全に準拠
  • 出力電圧精度：±0.25%
  • VID入力の内蔵40kプルアップ抵抗

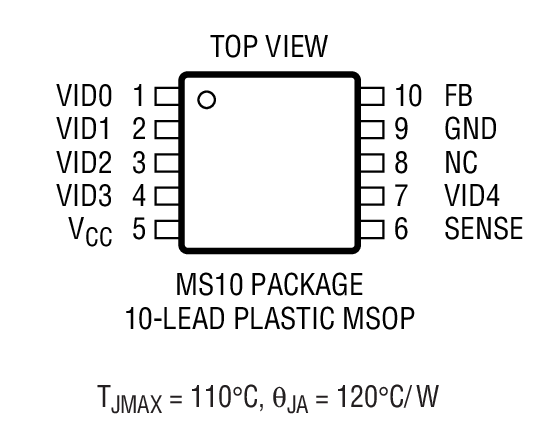

  • MSOP－10パッケージで供給

LTC®1706-81は高精度のデジタル・プログラム抵抗性ラダーで、どの0.8Vリファレンスのレギュレータ出力でも調整します。5つのVID入力の状態に従って、出力電圧は1.3Vから3.5Vまで50mVおよび100mV単位でプログラムできます。LTC1706-81はリニアテクノロジーのDC/DCコンバータの全ファミリをプログラムするように特別に設計されており、インテルのDesktop（VRM 8.4）VID仕様に完全に準拠します。

LTC1706-81は、リニアテクノロジーのDC/DCコンバータ製品：LTC1622、LTC1628、LTC1629、LTC1702、LTC1735、 LTC1735-1、LTC1772、LTC1929をプログラムします（将来対応予定のDC/DCコンバータ製品については、弊社にお問い合わせください）。


Applications
  • インテルPentium IIおよびIIIプロセッサ用電源
  • AMD AthlonTMプロセッサ用電源
  • マルチプロセッサ・ワークステーションおよびサーバー
  • 大容量メモリ・アレイ用電源

LTC1706-81
5ビット・デスクトップVID電圧プログラマ
5-Bit VID-Controlled High Current 4-Phase Application (Simplified Block Diagram) Product Package 1
