製品概要
機能と利点
- レギュレータ出力電圧を0.8V～1.55Vの範囲で25mV単位でプログラム
- リニアテクノロジー社の広範な0.6Vリファレンス搭載DC/DCコンバータをプログラム
- 出力電圧精度：±0.35%
- 40kプルアップ抵抗内蔵 （VID入力）

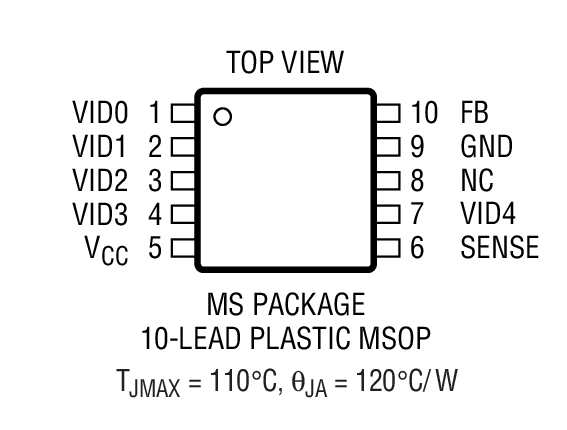

- MSOP-10パッケージ
製品概要
LTC1706-61はデジタルでプログラム可能な高精度の抵抗ラダーで、0.6Vリファレンスを内蔵したあらゆるレギュレータの出力を調整します。5つのVID入力の状態に従って、出力電圧は0.8Vから1.55Vまで25mV単位でプログラムされます。
LTC1706-61はリニアテクノロジー社の0.6Vリファレンス搭載DC/DCコンバータの全ファミリをプログラムするように特別に設計されています。

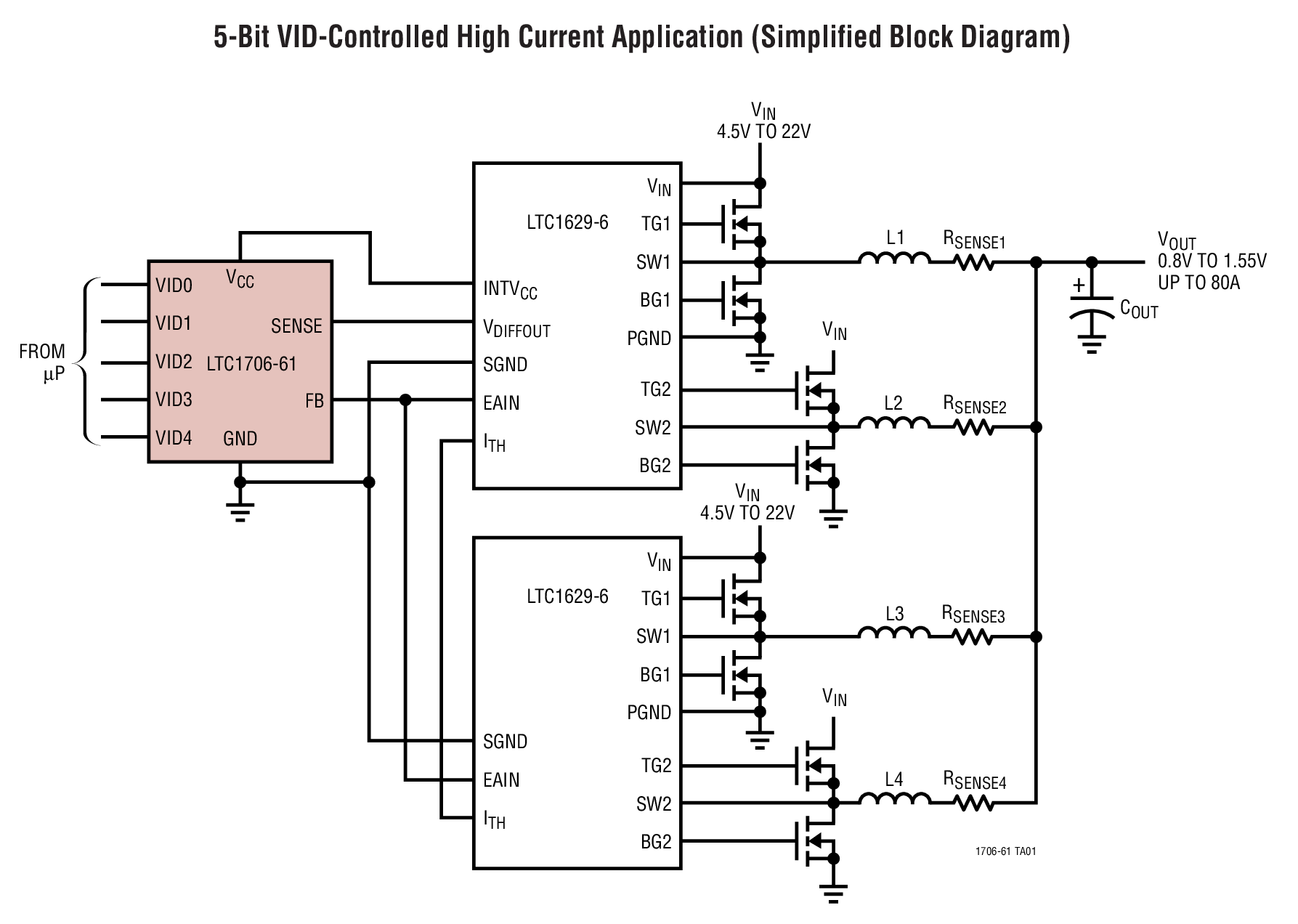

LTC1706-61は、リニアテクノロジー社のDC/DCコンバータ製品： LTC1629-6、LTC3714、 LTC3731、LTC3778をプログラムします（将来対応予定のDC/DCコンバータ製品については、弊社にお問い合わせください）。
アプリケーション
- AMD Opteron™プロセッサ電源
- ワークステーションおよびサーバー
- 大容量メモリ・アレイ電源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R399 Reliability Data3/26/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1706-19
LTC1706-61
LTC1706-63
LTC1706-81
LTC1706-82
LTC1706-85
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1706EMS-61#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LTC1706EMS-61#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R399 Reliability Data |
