LTC1706-19: VID電圧プログラマ データシート (Rev. )2/21/2008
製品概要
機能と利点
- レギュレータ出力電圧を1.3Vから2Vまで50mVステップでプログラム
- DC/DCコンバータの全ファミリをプログラム
- インテルのモバイルVID仕様に完全に準拠
- 出力電圧精度：±0.25%
- VID入力の内蔵40kプルアップ抵抗
- SO-8パッケージで供給
製品概要
LTC1706-19は高精度でデジタル・プログラムの、どの1.19V基準レギュレータの出力でも調整できる抵抗性ラダーです。4つのVID入力の状態に従って、出力電圧は1.3Vから2Vまで50mV単位でプログラムできます。
LTC1706-19はDC/DCコンバータの全ファミリをプログラムするように特別に設計されており、インテルのモバイルVID仕様に完全に準拠します。
LTC1706-19は、DC/DCコンバータ製品：LTC1433、LTC1434、LTC1435、LTC1435A、LTC1436、LTC1437、LTC1438、LTC1439、LTC1538-AUX、LTC1539、LTC1624、LTC1625をプログラムします（将来対応予定のDC/DCコンバータ製品については、弊社にお問い合わせください）。
アプリケーション

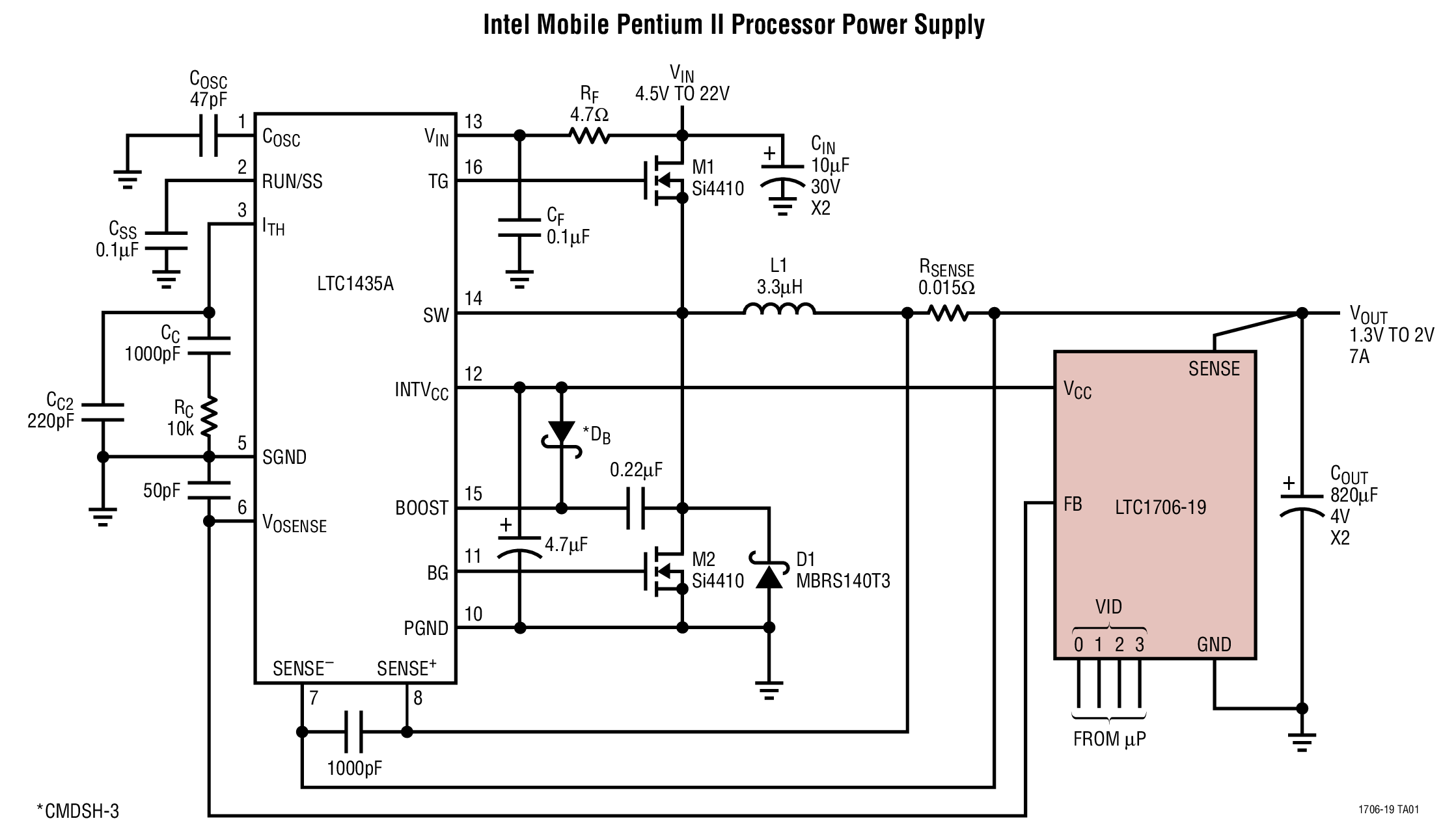

- インテルのモバイルPentium®II プロセッサ用電源
- ノートブックおよびパームトップ・コンピュータ、PDA
- 携帯用計測器
- バッテリ駆動機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R399 Reliability Data3/26/2018
-
New DC/DC Controller Enables High Step-Down Ratios8/1/1998 LT Journal
-
VID Voltage Programmer for Intel Mobile Processors8/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1706-19
LTC1706-61
LTC1706-63
LTC1706-81
LTC1706-82
LTC1706-85
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

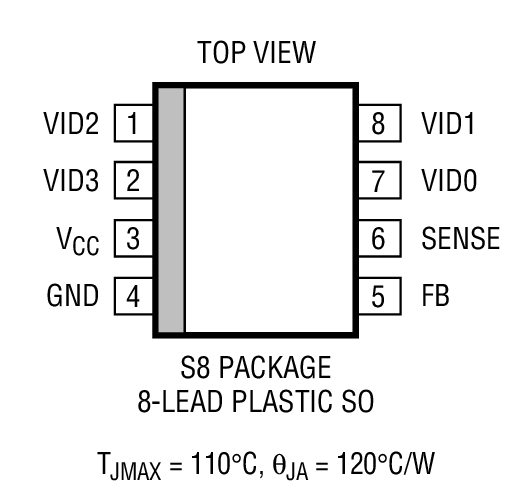

| LTC1706CS8-19#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
