製品概要

機能と利点

  • 5ピンSOT-23パッケージに収容された完全なSMBus/I2CブラシレスDC ファン・スピード・コントロール・システム
  • 出力電流定格180mAの0.75ΩPMOSリニア・レギュレータ
  • 6ビットDACで制御される0V~4.922Vの出力電圧範囲
  • 単純な2線式SMBus/I2Cインタフェース
  • ファンを確実に起動する250ms内部タイマ
  • 電流制限とサーマル・シャットダウン回路
  • SMBusホスト・リードバックによるフォールト・ステータス表示

製品概要

LTC1695ファン回転速度コントローラは、パワー・マネージメント・マイクロプロセッサが2線式SMBus/I2Cインタフェースを通して、5VブラシレスDCファンを制御するために必要なすべての機能を提供します。ファン・スピードは、システムの必要な温度プロフィールに従って制御され、単純なオンオフ制御を提供するだけのシステムに対して、ファンの消費電力の低減、バッテリの動作寿命の延長、可聴ノイズを低減できます。

LTC1695は180mAの低損失リニア・レギュレータ、2線式SMBus/I2Cインタフェースおよび6ビットDACを内蔵しています。ファン・スピードは、LTC1695のリニア・レギュレータの出力電圧を通して、ファンのターミナル電圧を変化させて制御されます。LTC1695の出力電圧は、SMBusを介してLTC1695 DACに6ビット・デジタル・コードを送信することによりプログラムされます。低いファン電圧でのファンの起動問題をなくすために、ユーザは出力電圧がプログラム値に低下する前に、250msの間DACのフルスケール出力電圧を提供するLTC1695のブースト・スタート機能を有効にすることができます。

LTC1695は、出力電流制限と熱シャットダウンのほかに、フォールト状態の間にマイクロプロセッサがリードバック可能なステータス・モニタも内蔵しています。LTC1695は5ピンSOT-23パッケージで供給されます。


アプリケーション

  • ノートブック・コンピュータ
  • スポット冷却
  • 携帯機器
  • バッテリ電源機器
  • DCモータ制御
  • 白色LED用電源
  • プログラム可能な低損失レギュレータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

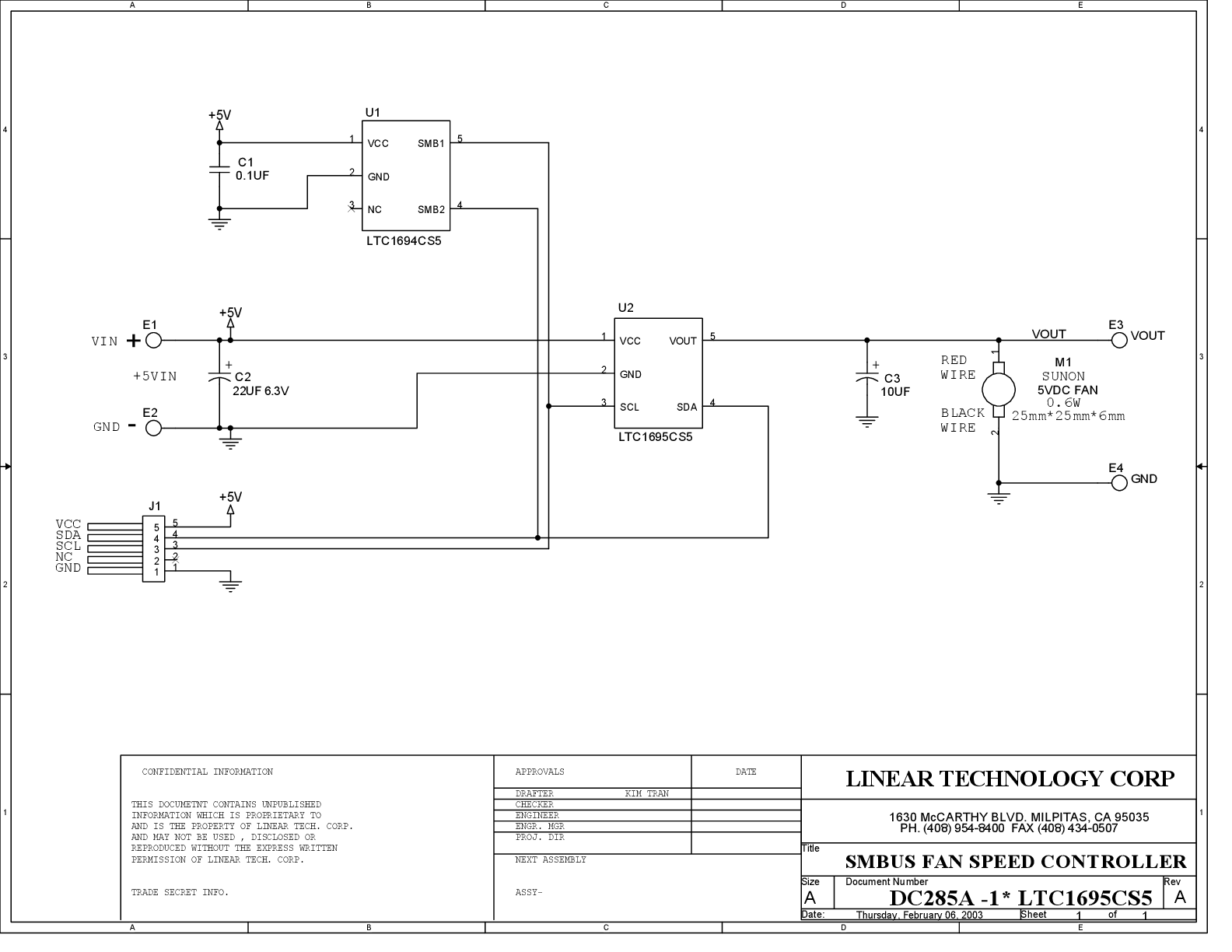

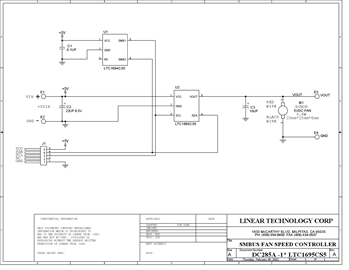

評価キット (1)
