製品概要

機能と利点

  • MSOPパッケージのシングルMOSFETドライバ
  • 1.5Aピーク出力電流
  • 16nsの立上り/立下り時間、VCC=12V、CL=1nF
  • ヒステリシス付きCMOSコンパチブル入力
  • VCCとは無関係の入力スレッショルド
  • ドライバ入力をVCCより上にドライブ可能
  • 低電圧ロックアウト
  • サーマル・シャットダウン

製品概要

LTC1693-5は、高速でPチャネルパワーMOSFETをドライブします。1.5Aのピーク出力電流により、高いゲート容量を持つMOSFETのスイッチング損失を低減します。

LTC1693-5は出力極性セレクト・ピンを備えたシングル・ドライバです。このMOSFETドライバは、標準ヒステリシスが1.2VのVCCとは独立したCMOSの入力スレッショルドを備えています。これは入力ロジック信号を上下にレベル・シフトして、外部MOSFETをレール・トゥ・レールVCCドライブすることができます。

LTC1693-5は、アクティブになると外部NチャネルMOSFETゲート ・ドライブをディスエーブルする低電圧ロックアウト回路とサーマル・シャットダウン回路を内蔵しています。

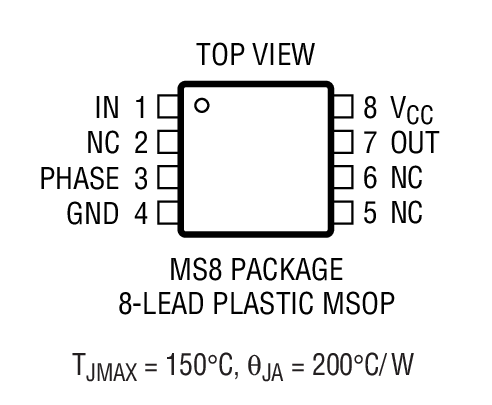

LTC1693-5は8ピンMSOPパッケージで供給されます。


アプリケーション

  • 電源
  • ローサイド・ドライバ
  • モータ/リレー制御
  • ライン・ドライバ
  • バッテリチャージャ
