LTC1628-SYNC

高効率、2フェーズ同期式 降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.17
特長
  • 所要入力容量と電源誘導ノイズを低減する非同調コントローラ
  • OPTI-LOOP補償によりCOUTを低減
  • デュアルNチャネルMOSFET同期ドライブ
  • 出力電圧精度±1%
  • パワーグッド出力電圧モニタ
  • フェーズロック可能な固定周波数150kHz~300kHz
  • 広いVIN範囲:3.5V~36V動作
  • 低ドロップアウト動作:デューティ・サイクル99%
  • 調整可能なソフト・スタート電流ランプ
  • フォールドバック出力電流制限
  • 無効オプション付きラッチ式短絡シャットダウン
  • 出力過電圧保護
  • リモート出力電圧センス
  • 低シャットダウン時電流:IQ=20mA
  • 5Vおよび3.3Vのスタンバイ・レギュレータ
  • 固定周波数またはバースト・モード動作を選択可能

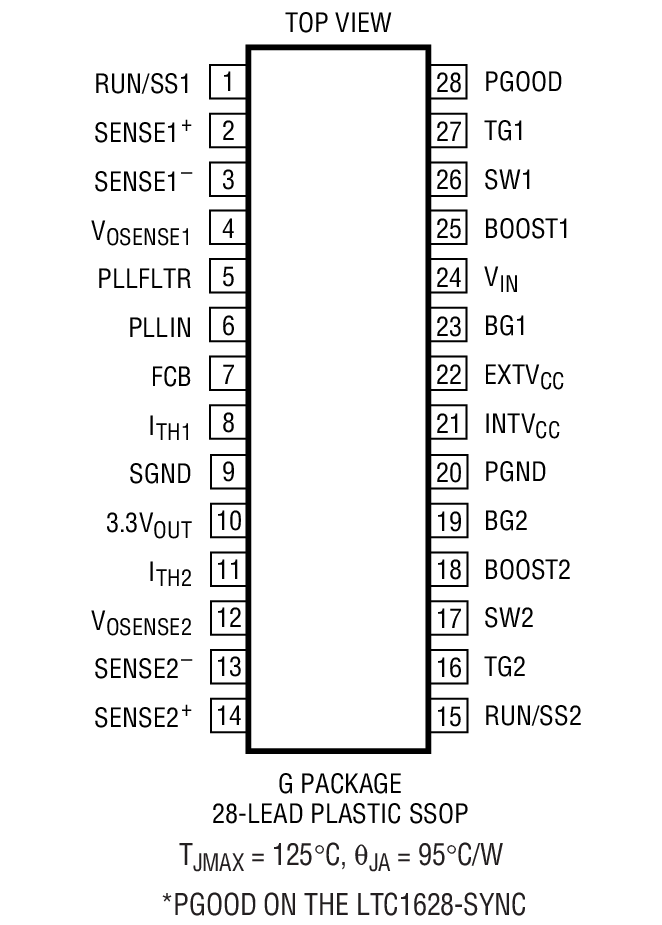

  • 小型28ピンSSOPパッケージ
製品概要
show more Icon

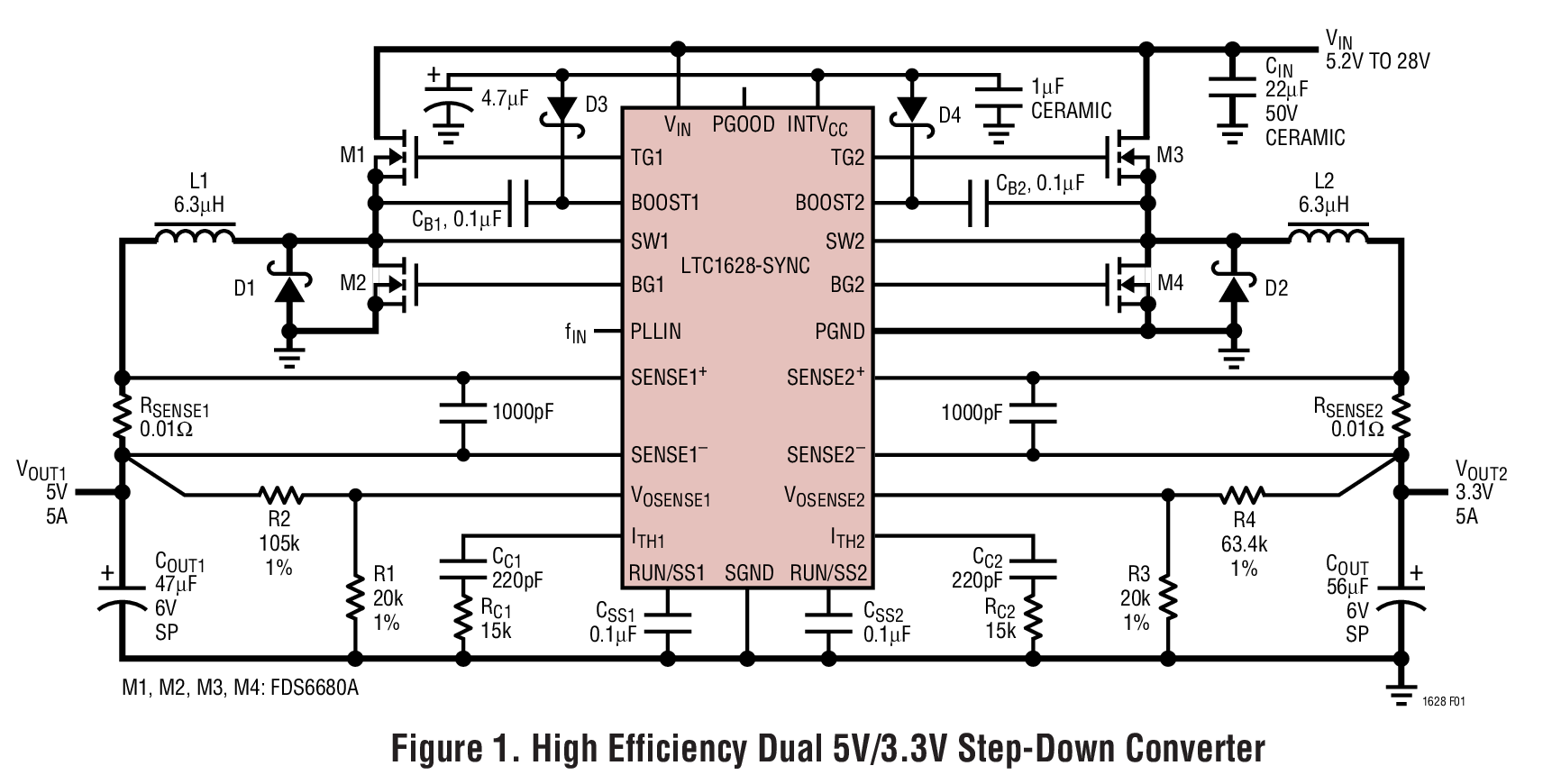

LTC1628-SYNCは、全Nチャネル同期型パワーMOSFET段をドライブする高性能、デュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、300kHzまでフェーズロック可能な周波数を実現しています。 2つのコントローラの出力段を非同調動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。高精度0.8Vリファレンスおよびパワーグッド出力インジケータは次世代のマイクロプロセッサに対応しており、入力電源範囲が3.5V~30V(最大36V)と広く、あらゆる種類のバッテリに対応します。

各コントローラのRUN/SSピンがソフトスタートとオプションの時限短絡シャットダウンを提供します。過電流ラッチオフがディスエーブルされているときは、電流フォールドバックにより、短絡状態でのMOSFETの損失が制限されます。過電圧保護回路は、VOUTが通常動作に復帰するまで、ボトムMOSFETをラッチします。FCBモード・ピンにより、バーストモード、固定周波数モード、および連続インダクタ電流モードの中からモードを選択することができ、 2次巻線を安定化することもできます。


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ、PDA
  • テレコム・システム
  • 携帯用計測器
  • バッテリ駆動のデジタル機器
  • DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1628CG-SYNC#PBF
  • HTML
  • HTML
LTC1628CG-SYNC#TRPBF
  • HTML
  • HTML
LTC1628IG-SYNC#PBF
  • HTML
  • HTML
LTC1628IG-SYNC#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1628CG-SYNC#PBF

製造中

LTC1628CG-SYNC#TRPBF

製造中

LTC1628IG-SYNC#PBF

製造中

LTC1628IG-SYNC#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1628CG-SYNC#PBF

製造中

LTC1628CG-SYNC#TRPBF

製造中

LTC1628IG-SYNC#PBF

製造中

LTC1628IG-SYNC#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

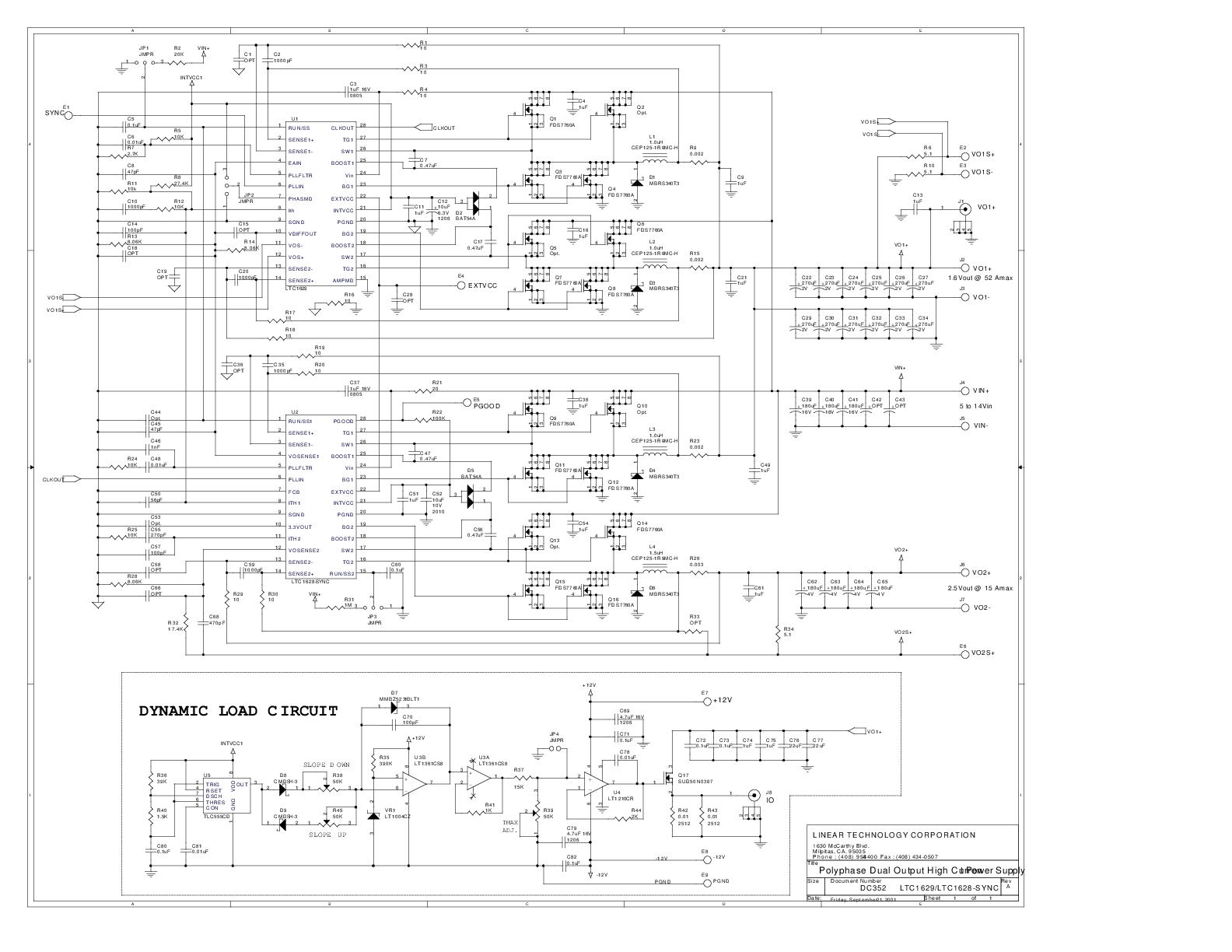

DC352A

LTC1629CG LTC1628-SYNC | PolyPhase Dual Output High Current Power Supply, 5V to 14VIN, 1.6VOUT @ 52A Max., 2.5VOUT @ 15A Max (Thru-Hole Input Caps)

zoom

DC352A

LTC1629CG LTC1628-SYNC | PolyPhase Dual Output High Current Power Supply, 5V to 14VIN, 1.6VOUT @ 52A Max., 2.5VOUT @ 15A Max (Thru-Hole Input Caps)

LTC1629CG LTC1628-SYNC | PolyPhase Dual Output High Current Power Supply, 5V to 14VIN, 1.6VOUT @ 52A Max., 2.5VOUT @ 15A Max (Thru-Hole Input Caps)

製品の詳細

DC352A Demo Board for:
LTC1629 PolyPhase, High Efficiency, Synchronous Step-Down Switching Regulator
LTC1628-SYNC High Efficiency, 2-Phase Synchronous Step-Down Switching Regulator
