LTC1623: SMBusデュアル・ハイサイドスイッチ・コントローラ データシート (Rev. )2/21/2008PDF100K
製品概要
機能と利点
- SMBusおよびI2Cコンパチブル
- 内蔵チャージポンプがNチャネル・スイッチをドライブ
- 同一バス上で16個のスイッチが使用可能
- DATAおよびCLKに対するVIL0.6VおよびVIH1.4V
- 8ピンMSOPおよびS0パッケージで供給
- 低スタンバイ電流：14μA
- 2本の3ステート・アドレス・ピンで8つのアドレス
- パワーオン・リセット・タイマ内蔵
- 低電圧ロックアウト内蔵
- 出力部に外付けプルアップ抵抗不要
- 二次電源不要
製品概要

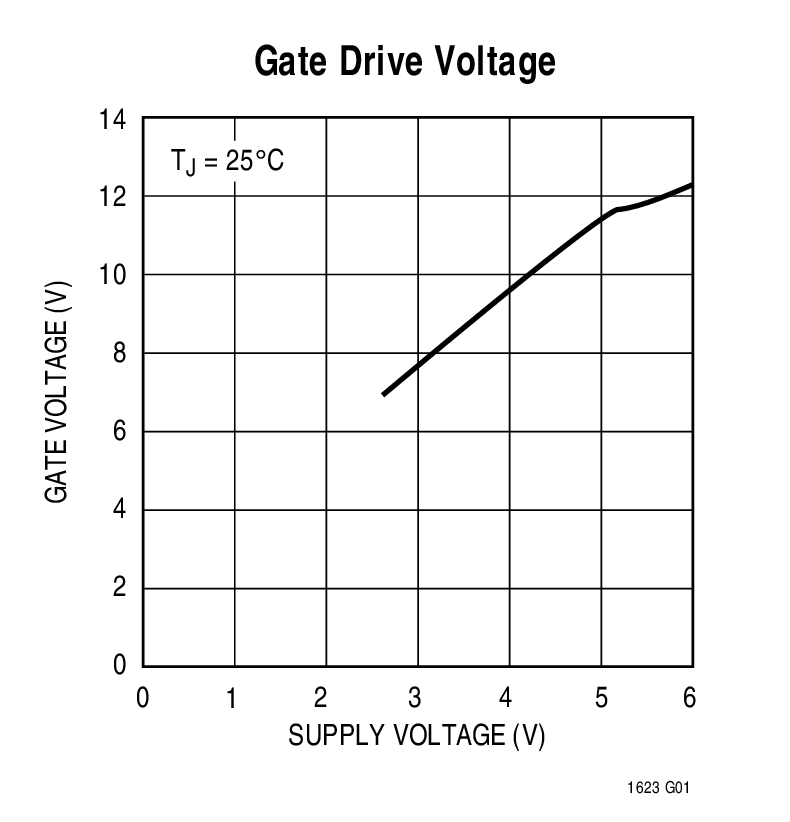

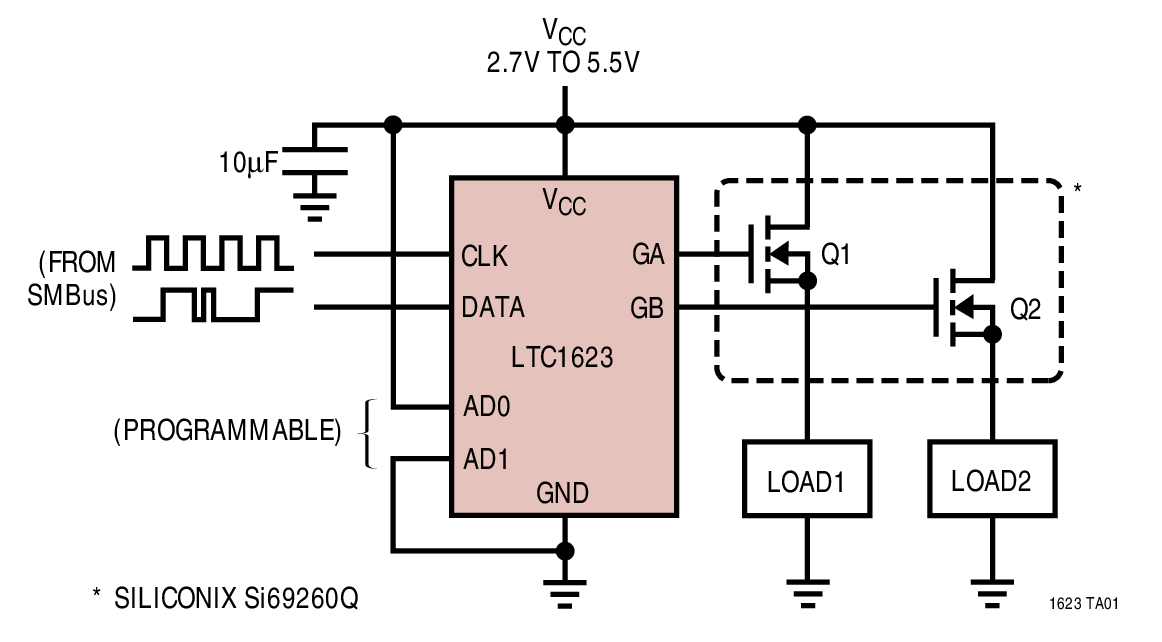

LTC1623SMBusスイッチ・コントローラは、SMBusまたはI2Cバス上で2つのハイサイドNチャネルMOSFETを制御するスレーブ・デバイスです。 LTC1623は2.7Vから5.5Vまでの入力電圧、14μA（3.3V）の低スタンバイ電流で動作します。SMBus仕様に従って、 LTC1623は電源電圧の全範囲にわたって0.6VのVILおよび1.4VのVIH入力ス レッショルドを維持します。
LTC1623はCLKとDATAの2線インタフェースを使用して、バス上でスタート条件（CLKが“H”でDATAは“H”から“L”になる）をモニタします。スタート条件が検出されると、LTC1623はそのアドレスを、マスタからバスを介して送られる最初の（アドレス）バイトと比較します。一致した場合LTC1623は、マスタから2番目の（コマンド）バイトを実行し、内蔵チャージ・ポンプを個別に制御して2つの外部スイッチをドライブします。
LTC1623は2本の3ステート・プログラマブル・アドレス・ピンを備えており、同一バス上で8種類のアドレスと合計16のスイッチの選択が可能です。
アプリケーション
- コンピュータ周辺機器制御
- ラップトップ・コンピュータ・パワー・プレーン・スイッチング
- ポータブル機器の電力制御
- 産業用制御システム
- ハンドヘルド機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R410 Reliability Data3/22/2018PDF17K
-
Tiny MSOP Dual Switch Driver is SMBus Controlled2/1/1998 LT Journal
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

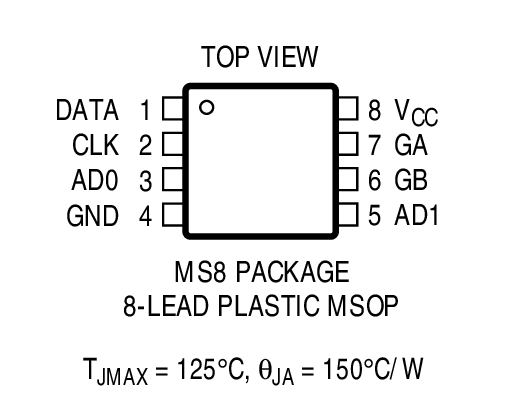

| LTC1623CMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1623CMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |

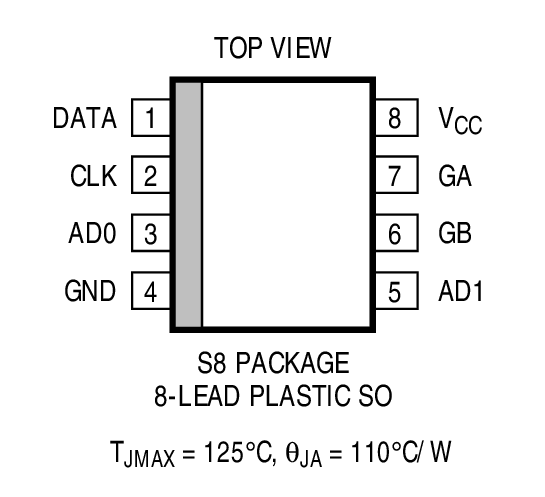

| LTC1623CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1623CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1623IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1623IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
