LTC1606

製造中

16ビット、250ksps、単一電源ADC

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • サンプル・レート：250ksps
  • 単一5V電源動作
  • バイポーラ入力範囲：±10V
  • SN比：90dB標準
  • 消費電力：75mW標準
  • 積分非直線性：±2.0LSB最大
  • ミッシング・コードなしを保証
  • 内部リファレンスまたは外部リファレンスで動作
  • 内部同期クロック
  • 28ピンSSOPパッケージ
  • AD976AとADS7805の改良品セカンド・ソース

LTC1606は、250ksps、16ビット・サンプリングA/Dコンバータで、単一5V電源で動作し、消費電力はわずか75mW(標準)です。このデバイスは使いやすく、サンプル・ホールド、高精度リファレンス、スイッチト・キャパシタ逐次比較型A/Dおよび調整された内部クロックを備えています。

LTC1606の入力範囲は業界標準±10Vです。DCスペックの最大値には、全温度範囲での±2.0LSB のINLと16ビットでミッシング・コードがないことが含まれます。全温度範囲でより高い精度が必要な場合は、外部リファレンスを使用できます。

90dB のSN比は競合デバイスに対して3dB改善されており、RMS遷移ノイズは競合デバイスよりも低くなっています（0.65LSB対1LSB）。

このADCはマイクロプロセッサ互換の16ビットつまり2バイト・パラレル出力ポートを備えています。変換スタート入力とデータ・レディ信号（BUSY）により、FIFO、DSP、マイクロプロセッサに容易に接続できます。


アプリケーション

  • 産業用プロセス制御
  • 多重データ収集システム
  • PC用高速データ変換
  • デジタル信号処理

LTC1606
16ビット、250ksps、単一電源ADC
Low Power, 250kHz, 16-Bit Sampling ADC on 5V Supply Typical INL Curve Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 2

PScope

PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。

LinearLabTools

リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2338-18
製造中 SNRが100dBで 真の双極性入力範囲が±10.24Vの 18ビット、1Msps、完全差動入力A/Dコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

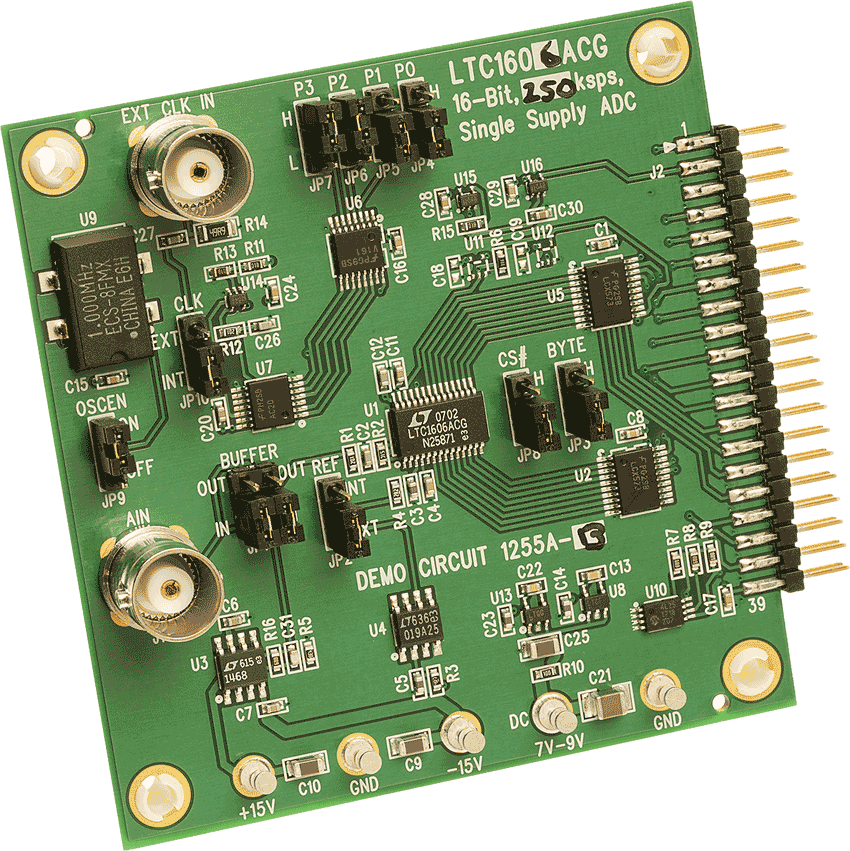

DC1255A-B
LTC1606ACG Demo Board | 16-Bit, 250ksps ADC (Requires DC718 Controller)
DC1255A-B Demo Board DC1255A-B Demo Board DC1255A-B Demo Board DC1255A-B Demo Board DC1255A-A - Schematic

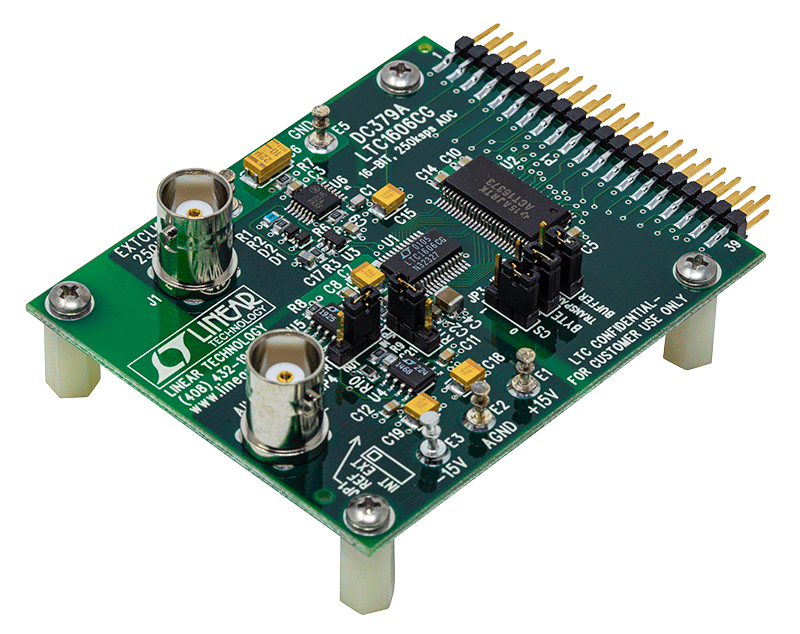

DC379A
LTC1606CG Demoboard | 16-Bit, 250ksps ADC (requires DC718 controller)

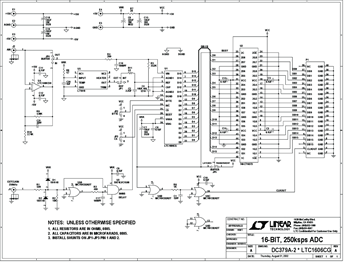

DC379A Evaluation Board DC379A Evaluation Board - Top View DC379A Evaluation Board - Bottom View DC379A - Schematic
