LTC1605
製造中16ビット、100ksps、サンプリングADC
- 製品モデル
- 17
- 1Ku当たりの価格
- 最低価格：$24.21
製品の詳細
- サンプリング・レート：100ksps
- 単一5V電源動作
- バイポーラ入力範囲：±10V
- 消費電力：55mW（標準）

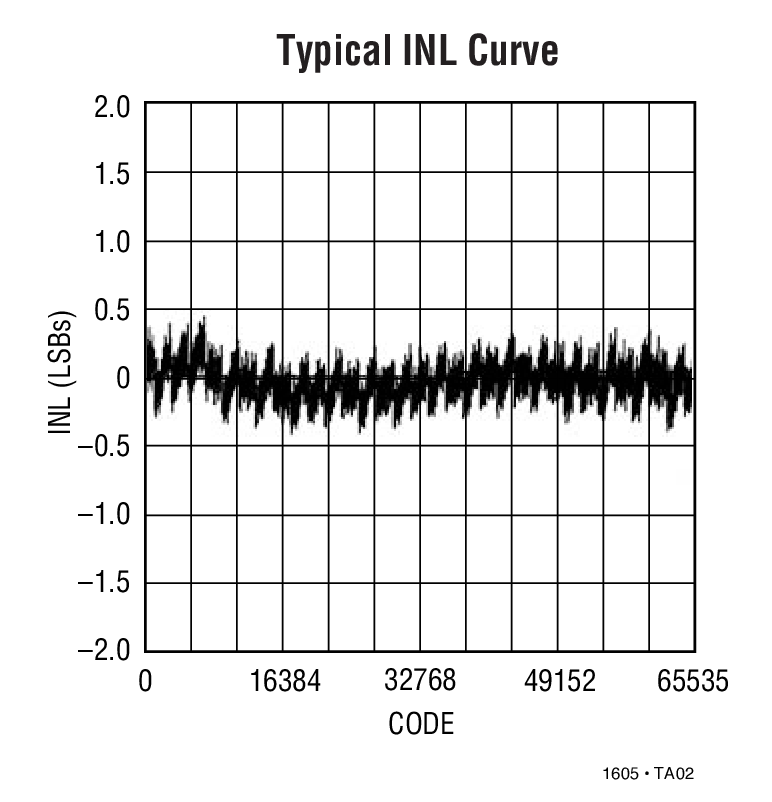

- 積分非直線性：±2.0LSB（最大）
- ミッシング・コードなしを保証
- SNR：86dB（標準）
- 内部リファレンスまたは外部リファレンスで動作
- 内部同期クロック
- ADS7805とAD976の改良品セカンド・ソース

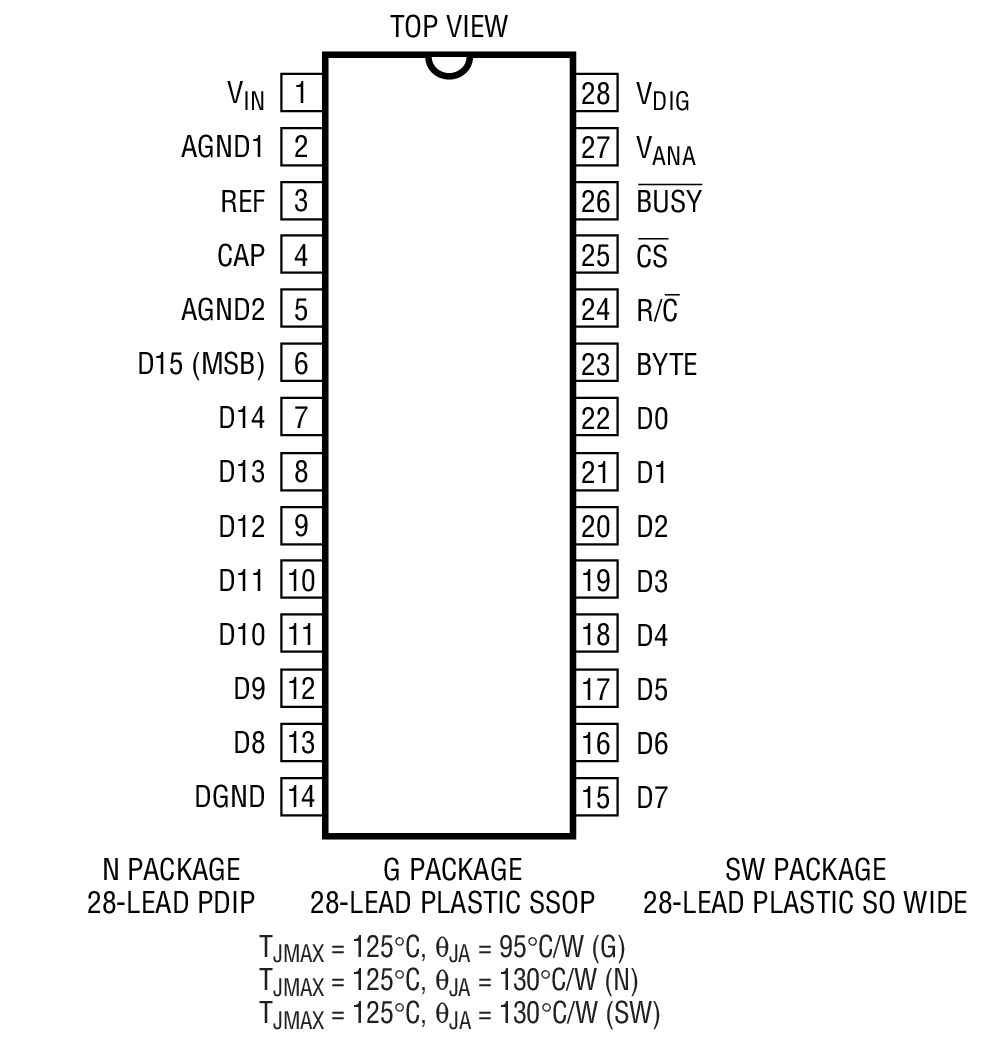

- 28ピン0.3″PDIP、SSOPおよびSWパッケージで供給

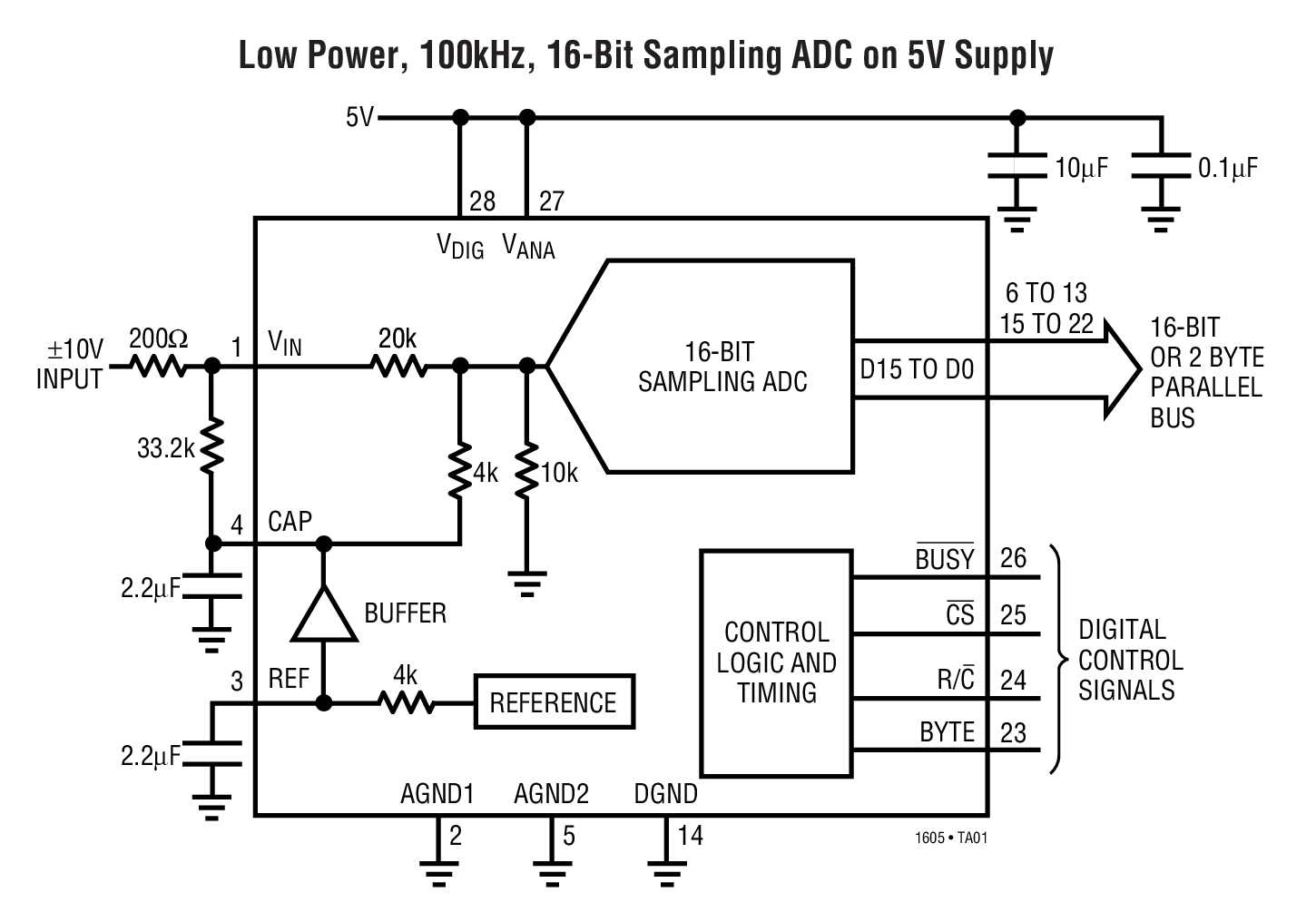

LTC1605は、単一5V電源で消費電力わずか55mW（標準）の100ksps、16ビット・サンプリングA/Dコンバータです。このデバイスは使いやすく、サンプル・ホールド、高精度リファレンス、スイッチト・キャパシタ逐次比較型A/Dおよび調整された内部クロックを搭載しています。
LTC1605の入力範囲は、業界標準の±10Vです。DC仕様の最大値には、全温度範囲における±2.0LSBのINLと16ビットでミッシング・コードがないことが含まれます。全温度範囲でさらに高い精度が求められる場合は、外部リファレンスを使用できます。
このADCは、マイクロプロセッサ互換の16ビット、2バイト・パラレル出力ポートを備えています。変換開始入力とデータ・レディ信号（BUSY）により、FIFO、DSP、マイクロプロセッサに容易に接続できます
| Input Voltage Range | |
| LTC1605 | Bipolar ±10V |
| LTC1605-1 | Unipolar 0V to 4V |
| LTC1605-2 | Bipolar ±4V |
アプリケーション
- 産業用プロセス制御
- マルチプレクス・データ収集システム
- PC向け高速データ収集
- デジタル信号処理
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1605ACG#PBF | 28-Lead SSOP | ||
| LTC1605ACG#TRPBF | 28-Lead SSOP | ||
| LTC1605ACSW#PBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1605ACSW#TRPBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1605AIG#PBF | 28-Lead SSOP | ||
| LTC1605AIG#TRPBF | 28-Lead SSOP | ||
| LTC1605AISW#PBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1605AISW#TRPBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1605CG#PBF | 28-Lead SSOP | ||
| LTC1605CG#TRPBF | 28-Lead SSOP | ||
| LTC1605CSW#PBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1605CSW#TRPBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1605DICE | CHIPS OR DIE | ||
| LTC1605IG#PBF | 28-Lead SSOP | ||
| LTC1605IG#TRPBF | 28-Lead SSOP | ||
| LTC1605ISW#PBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1605ISW#TRPBF | 28-Lead SOIC (Wide 0.3 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
| 該当なし | ||
|
8 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG |
||
| LTC1605ACG#PBF | 製造中 | |
| LTC1605ACG#TRPBF | 製造中 | |
| LTC1605AIG#PBF | 製造中 | |
| LTC1605AIG#TRPBF | 製造中 | |
| LTC1605CG#PBF | 製造中 | |
| LTC1605CG#TRPBF | 製造中 | |
| LTC1605IG#PBF | 製造中 | |
| LTC1605IG#TRPBF | 製造中 | |
|
8 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LTC1605ACSW#PBF | 製造中 | |
| LTC1605ACSW#TRPBF | 製造中 | |
| LTC1605AISW#PBF | 製造中 | |
| LTC1605AISW#TRPBF | 製造中 | |
| LTC1605CSW#PBF | 製造中 | |
| LTC1605CSW#TRPBF | 製造中 | |
| LTC1605ISW#PBF | 製造中 | |
| LTC1605ISW#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
評価用ソフトウェア 2
LinearLabTools
リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
必要なソフトウェア／ドライバが見つかりませんか？
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| シングル・チャンネルA/Dコンバータ 1 | ||
| LTC2336-18 | 製造中 | SNRが100dBで真の双極性入力範囲が±10.24Vの18ビット、250ksps、完全差動入力A/Dコンバータ |
評価用キット
LTC1605ACG Demo Board | 16-Bit, 100ksps ADC (requires DC718 Controller)
