製品概要
機能と利点
- SO-8パッケージの7次、2.3MHzローパス・フィルタ
- 入力基準ノイズ：62μVRMS
- 単一5Vまたは±5V電源で動作
- 差動入出力
- 低オフセット：3mV（標準）、10mV（最大)
- 調整可能な出力同相電圧
- 1.5×fCUTOFFでの減衰：40dB
- 外付け部品が不要

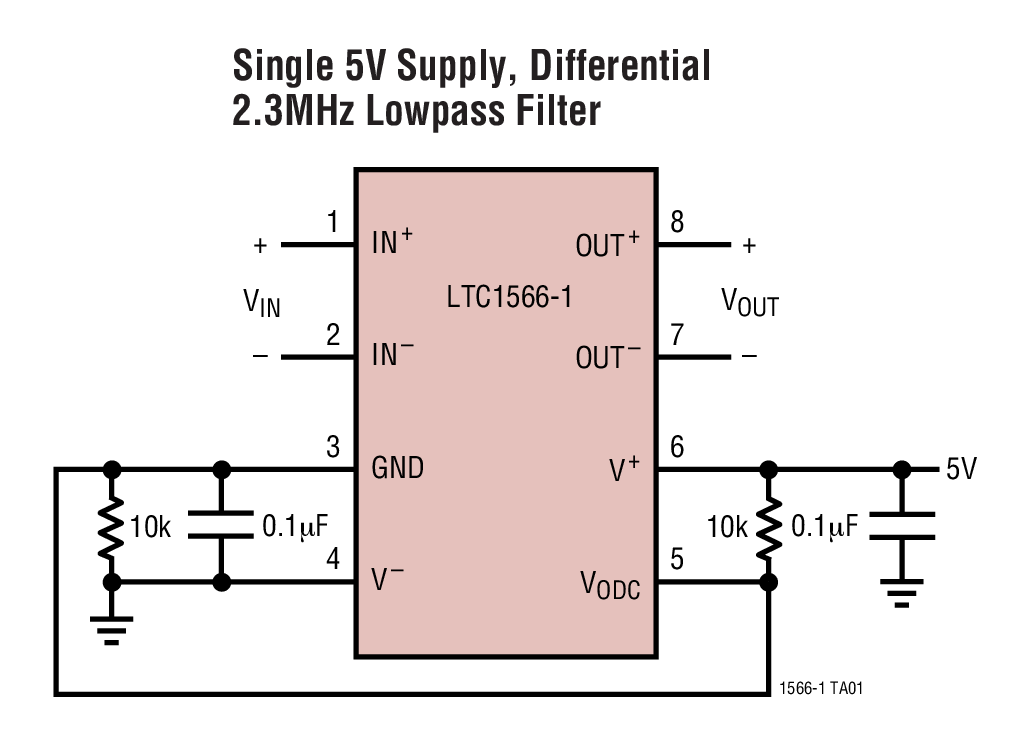

製品概要
LTC1566-1は、通過帯域利得12dBの7次コンティニュアス・タイム・ローパス・フィルタです。このデバイスは、選択性、直線性、ダイナミック・レンジにより、データ通信またはデータ収集システムでのフィルタリングに適しています。フィルタの減衰は1.5×fCUTOFFで40dB、10MHzを超える周波数で最小60dBです。
LTC1566-1は2MHzの帯域幅で入力基準ノイズが62μVRMSとなります。信号レベルが低いレシーバ・アプリケーションにおいて、このフィルタのスプリアスのないダイナミック・レンジは71dBとなります。
LTC1566-1は5%のカットオフ周波数精度を達成し、トランシーバのI/Qチャネルなど整合した一組のフィルタを必要とするアプリケーションで使用可能です。
差動入出力によって、ワイヤレス・システム向けのシンプルなインターフェイスを提供します。高インピーダンス入力は差動復調器またはD/Aコンバータと容易に結合されます。出力DC同相電圧と出力DCオフセット電圧が調整可能なので、A/Dコンバータまたは差動変調器をドライブするために信号パスを最適化することができます。
ご要望に応じて、他のカットオフ周波数やシングルエンドI/Oを備えたデバイスも提供できます。詳細については、弊社にお問い合わせください。
アプリケーション
- WCDMA基地局
- 通信フィルタ
- アンチエリアシング・フィルタ
- スムージングまたは再構築フィルタ
- 整合フィルタ・ペア
- LCフィルタの置換
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R420 Reliability Data3/23/2018
-
SAR ADC Drivers8/29/2016
-
SAR ADC Input Types6/2/2015
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

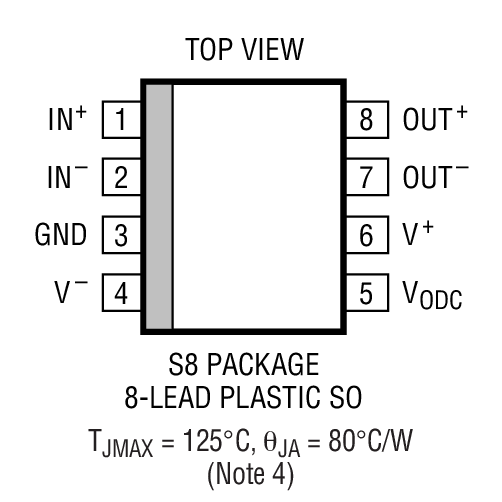

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1566-1CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1566-1CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1566-1IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1566-1IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R420 Reliability Data |
