特長
- 入力電圧範囲：2.4V～6V
- 固定出力電圧：1.8V±4%、2V±4%
- 出力電流：100mA
- インダクタ不要
- LDOより25%高い標準効率
- 低動作電流：25μA
- 低シャットダウン電流：5μA
- 600kHzのスイッチング周波数
- シャットダウンはVINから負荷を遮断
- ソフトスタートによりターンオン時の突入電流を制限
- 短絡および過熱保護
- 8ピンMSOPおよびSOパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

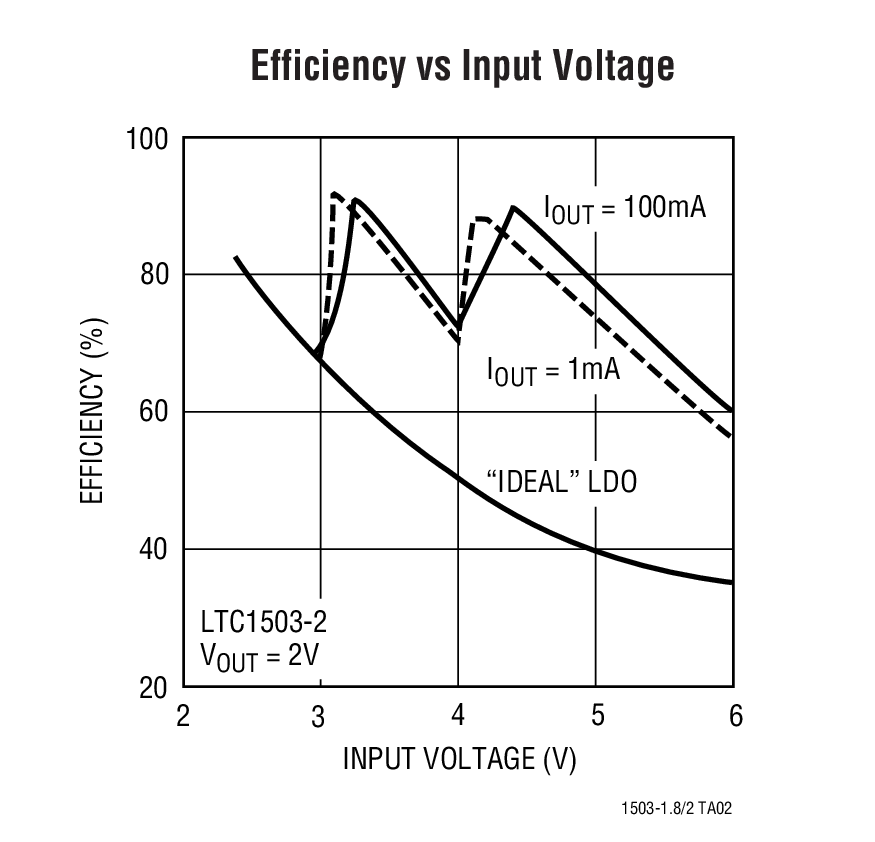

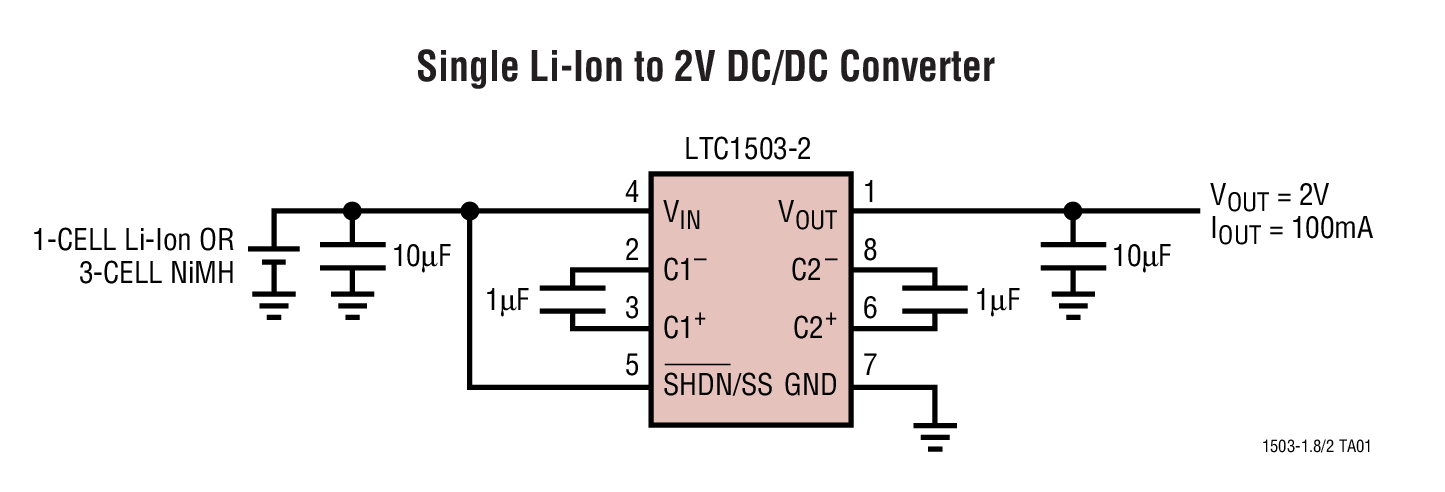

LTC1503-1.8/LTC1503-2は、2.4V～6V入力から安定化した出力電圧を生成する、スイッチト・キャパシタDC/DCコンバータです。スイッチト・コンデンサによる分数変換を使用して全入力範囲にわたって高効率を達成します。インダクタは不要です。入力電圧と負荷条件が変化するので、内部回路は降圧変換比を制御して効率を最適化します。標準効率は、低損失（LDO）リニア・レギュレータより 25%高くなります。
安定化は出力電圧を検出し、必要に応じて内部スイッチング・ネットワークをイネーブルして設定された出力電圧を維持することにより達成されます。この安定化方法により、極端に低い出力負荷でも高効率を達成することが可能です。消費電流が低く（無負荷時に25μA、シャットダウン時に 5μA）、外付け部品点数も少ない（2個の1μFフライング・コンデンサと2個の10μFバイパス・コンデンサ）ため、LTC1503-1.8/LTC1503-2はスペースに余裕がないバッテリ電源アプリケーションに最適です。これらのデバイスは、完全に短絡および過熱保護されています。

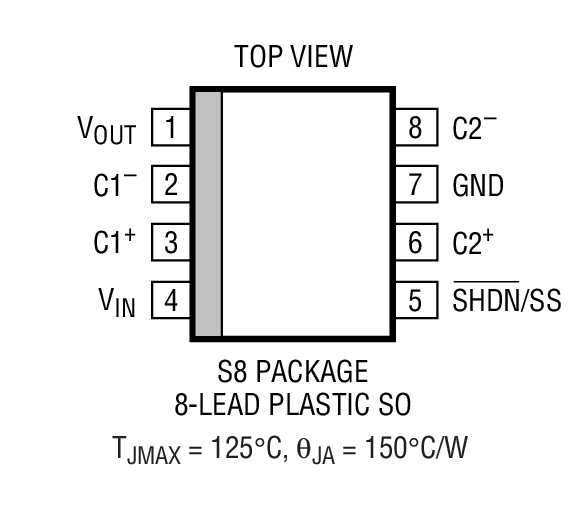

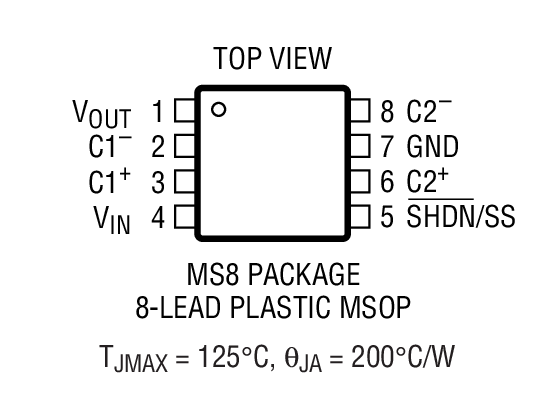

LTC1503-1.8/LTC1503-2は、8ピンMSOPおよびSOパッケージで供給されます。
アプリケーション
- セルラー電話
- ハンドヘルド・コンピュータ
- スマート・カード・リーダ
- 低電力DSP電源
- ポータブル電子機器
- ハンドヘルド医療機器
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1503
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
111.66 K
ユーザ・ガイド
1
99.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LTC1503CMS8-1.8#PBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503CMS8-1.8#TRPBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503CMS8-2#PBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503CS8-1.8#PBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503CS8-1.8#TRPBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503CS8-2#PBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503CS8-2#TRPBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503IS8-1.8#PBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503IS8-1.8#TRPBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503IS8-2#PBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1503IS8-2#TRPBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC1503CMS8-1.8#PBF
製造中
LTC1503CMS8-1.8#TRPBF
製造中
LTC1503CMS8-2#PBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC1503CMS8-1.8#PBF
製造中
LTC1503CMS8-1.8#TRPBF
製造中
LTC1503CMS8-2#PBF
製造中
12 14, 2023
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LTC1503CS8-1.8#PBF
製造中
LTC1503CS8-1.8#TRPBF
製造中
LTC1503CS8-2#PBF
製造中
LTC1503CS8-2#TRPBF
製造中
LTC1503IS8-1.8#PBF
製造中
LTC1503IS8-1.8#TRPBF
製造中
LTC1503IS8-2#PBF
製造中
LTC1503IS8-2#TRPBF
製造中
6 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LTC1503CS8-1.8#PBF
製造中
LTC1503CS8-1.8#TRPBF
製造中
LTC1503CS8-2#PBF
製造中
LTC1503CS8-2#TRPBF
製造中
LTC1503IS8-1.8#PBF
製造中
LTC1503IS8-1.8#TRPBF
製造中
LTC1503IS8-2#PBF
製造中
LTC1503IS8-2#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC1503CMS8-1.8#PBF
製造中
LTC1503CMS8-1.8#TRPBF
製造中
LTC1503CMS8-2#PBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC1503CMS8-1.8#PBF
製造中
LTC1503CMS8-1.8#TRPBF
製造中
LTC1503CMS8-2#PBF
製造中
12 14, 2023
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LTC1503CS8-1.8#PBF
製造中
LTC1503CS8-1.8#TRPBF
製造中
LTC1503CS8-2#PBF
製造中
LTC1503CS8-2#TRPBF
製造中
LTC1503IS8-1.8#PBF
製造中
LTC1503IS8-1.8#TRPBF
製造中
LTC1503IS8-2#PBF
製造中
LTC1503IS8-2#TRPBF
製造中
6 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LTC1503CS8-1.8#PBF
製造中
LTC1503CS8-1.8#TRPBF
製造中
LTC1503CS8-2#PBF
製造中
LTC1503CS8-2#TRPBF
製造中
LTC1503IS8-1.8#PBF
製造中
LTC1503IS8-1.8#TRPBF
製造中
LTC1503IS8-2#PBF
製造中
LTC1503IS8-2#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC250A-B
LTC1503CMS8-1.8 | High Efficiency Inductorless Step-Down DC/DC Converter, 2.4 to 6VIN, 1.8VOUT @ 100mA
製品の詳細
DC250A-B: Demo Board for the LTC1503 High Efficiency Inductorless Step-Down DC/DC Converter.
資料
DC250A-A
LTC1503CMS8-2 | High Efficiency Inductorless Step-Down DC/DC Converter, 2.4 to 6VIN, 2VOUT @ 100mA
製品の詳細

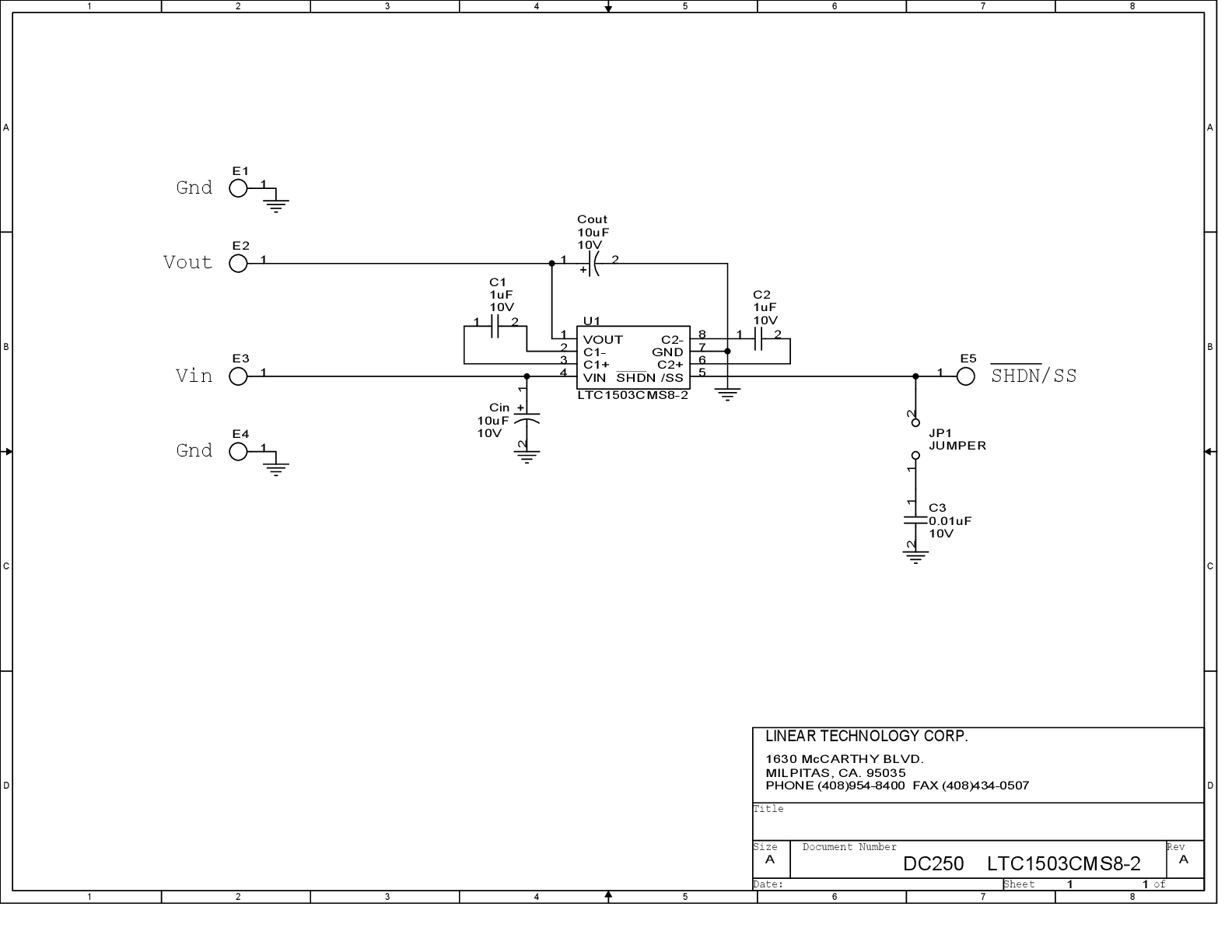

DC250A-A: Demo Board for the LTC1503 High Efficiency Inductorless Step-Down DC/DC Converter.
