製品概要

機能と利点

  • 入力電圧範囲:0.9V~1.8V
  • 0.9Vの保証最小起動電圧
  • 安定化出力電圧:3.3V±4%
  • 出力電流:10mA(VIN>/1V)
  • インダクタ不要
  • シャットダウンではVINから負荷を切断
  • 低動作電流:ICC=40μA
  • 低シャットダウン電流:ICC=5μA
  • 短絡および過熱保護
  • 応用回路は0.8cm2のボード面積
  • 8ピンMSOPおよびSOパッケージで供給

製品概要

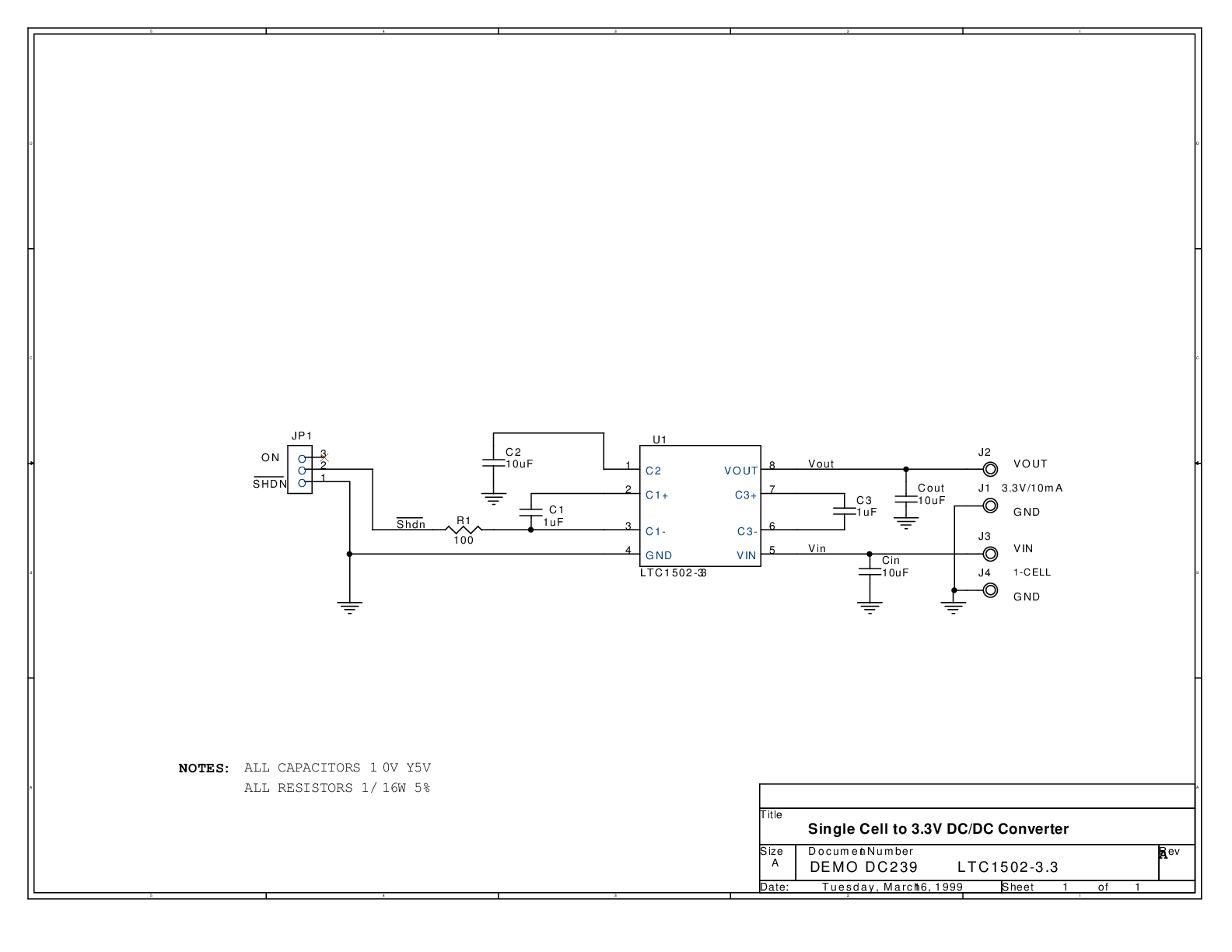

LTC1502-3.3は、1つのアルカリ電池入力から安定化された3.3V出力を生成するクワッドルプラ・チャージ・ポンプDC/DCコンバータです。このデバイスには5個の小容量外付けコンデンサしか必要ありません - インダクタは不要です。 LTC1502-3.3は、低電源電流(標準40μA、シャットダウン時5μA)で外付け部品が少ないので、省スペースと低消費電力が要求される 1セル・アプリケーションに最適です。以下に示すアプリケーション回路の全プリント回路ボードの面積は、わずか0.8cm2です。

外部抵抗性プルダウンを通して、C1-/SHDNピンを“L”に強制すると、デバイスはシャットダウン・モードになります。シャットダウン時には、内部発振器が停止し、VINから負荷が切り離されます。プルダウン抵抗が取り除かれると、C1-/SHDNピンの内部プルアップ電流によってデバイスは通常動作に復帰します。

デバイスは短絡保護されており、VOUTのグランドへの無限の短絡に耐えます。LTC1502-3.3は、 8ピンMSOPおよびSOパッケージで供給されます。


アプリケーション

  • ページャ
  • コードレス電話
  • バッテリ・バックアップ電源
  • 携帯用電子機器
  • ハンドヘルド医療機器
  • 糖度計
