LTC1474

低消費電流の高効率降圧コンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$4.90
機能

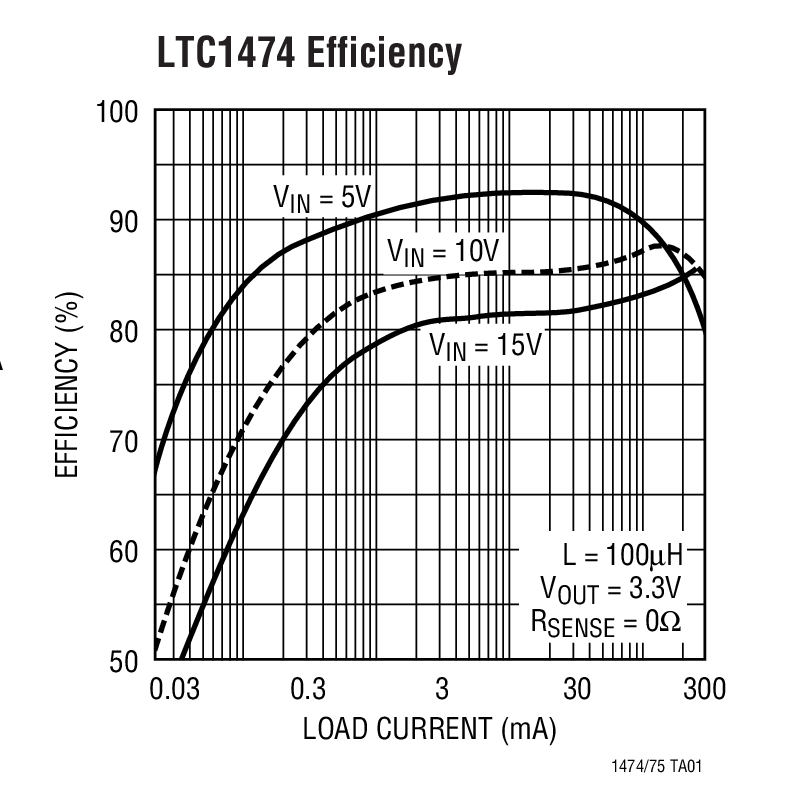

  • 高効率: 92%以上が可能
  • 非常に低いスタンバイ電流:10μA(標準)

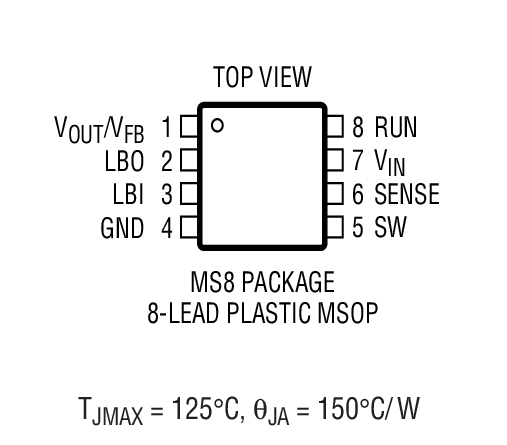

  • 省スペースの8ピンMSOPパッケージで供給
  • 1.4Ωパワー・スイッチ(VIN=10V) を内蔵
  • 広いVIN範囲:3V~18V 動作
  • 低損失動作:100%デューティ・サイクル
  • シャットダウン時にもバッテリ低下検出器が動作
  • オプションの電流センス抵抗でプログラム可能な電流制限(標準で10mA~400mA)
  • 短絡保護
  • 外付け部品がほとんど不要
  • アクティブ“L”のマイクロパワー・シャットダウン:IQ=6μA(標準)

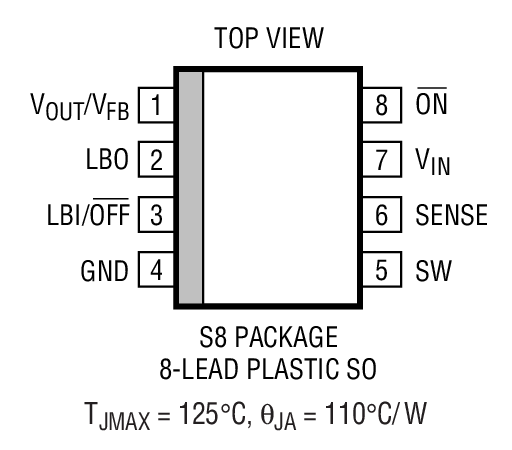

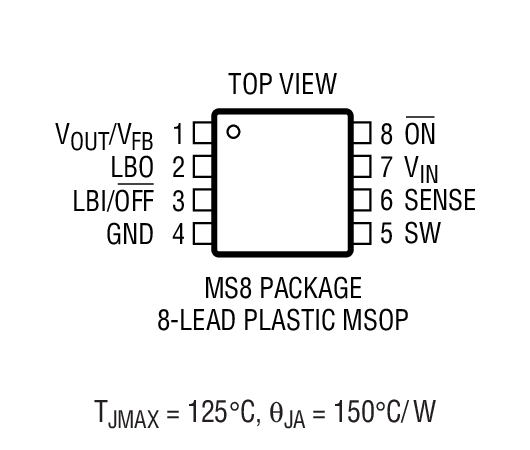

  • 押しボタンによるオン/オフ(LTC1475のみ)
  • 3.3V、5V、および可変出力バージョン
製品概要
show more Icon

LTC1474/LTC1475シリーズは、PチャネルMOSFETパワー・スイッチ内蔵の高効率降圧コンバータで、出力電圧を維持した状態で無負荷時のDC消費電流は標準わずか10μAです。LTC1474はロジック制御によるシャットダウンを採用し、LTC1475は押しボタンによるオン/オフ機能を備えています。

LTC1474/LTC1475は低消費電流とバーストモード動作を組み合わせることによって、広範な負荷に対して高効率を維持することができます。これらの特長に加えて、100%デューティ・サイクルによる低損失と広い入力電源範囲を実現するLTC1474/LTC1475は、中程度の電流 (最大300 mA)のバッテリ駆動アプリケーションに最適です。

ピーク・スイッチ電流は、オプションのセンス抵抗を使用してユーザがプログラム可能であり(プログラムしない場合は、最小325 mAにデフォルト設定されます)、低電流アプリケーションに対して設計を容易に最適化することができます。またピーク電流制御により、短絡保護と優れた起動動作が可能です。シャットダウン時にもアクティブ状態を維持するバッテリ低下検出器を内蔵しています。

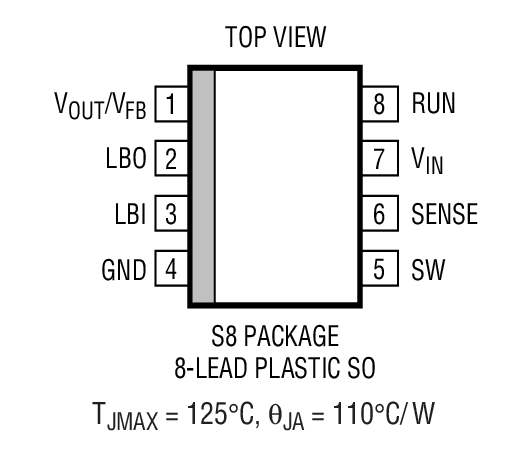

LTC1474/LTC1475シリーズは、8ピンMSOPおよびSOパッケージで供給され、追加部品がほとんど不要なので最小面積のソリューションを提供します。


アプリケーション

  • 携帯電話およびワイヤレス・モデム
  • 4 mA - 20 mAの電流ループ降圧コンバータ
  • 携帯用計測器
  • バッテリ駆動デジタル機器
  • バッテリ・チャージャ
  • 反転コンバータ
  • 本質安全アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$4.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1474CMS8#PBF
  • HTML
  • HTML
LTC1474CMS8#TRPBF
  • HTML
  • HTML
LTC1474CMS8-3.3#PBF
  • HTML
  • HTML
LTC1474CMS8-3.3#TRPBF
  • HTML
  • HTML
LTC1474CMS8-5#PBF
  • HTML
  • HTML
LTC1474CMS8-5#TRPBF
  • HTML
  • HTML
LTC1474CS8#PBF
  • HTML
  • HTML
LTC1474CS8#TRPBF
  • HTML
  • HTML
LTC1474CS8-3.3#PBF
  • HTML
  • HTML
LTC1474CS8-3.3#TRPBF
  • HTML
  • HTML
LTC1474CS8-5#PBF
  • HTML
  • HTML
LTC1474CS8-5#TRPBF
  • HTML
  • HTML
LTC1474IS8#PBF
  • HTML
  • HTML
LTC1474IS8#TRPBF
  • HTML
  • HTML
LTC1474IS8-3.3#PBF
  • HTML
  • HTML
LTC1474IS8-3.3#TRPBF
  • HTML
  • HTML
LTC1474IS8-5#PBF
  • HTML
  • HTML
LTC1474IS8-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC1474CMS8#PBF

製造中

LTC1474CMS8#TRPBF

製造中

LTC1474CMS8-3.3#PBF

製造中

LTC1474CMS8-3.3#TRPBF

製造中

LTC1474CMS8-5#PBF

製造中

LTC1474CMS8-5#TRPBF

製造中

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1474CS8#PBF

製造中

LTC1474CS8#TRPBF

製造中

LTC1474CS8-3.3#PBF

製造中

LTC1474CS8-3.3#TRPBF

製造中

LTC1474CS8-5#PBF

製造中

LTC1474CS8-5#TRPBF

製造中

LTC1474IS8-3.3#PBF

製造中

LTC1474IS8-3.3#TRPBF

製造中

LTC1474IS8-5#PBF

製造中

LTC1474IS8-5#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1474CS8#PBF

製造中

LTC1474CS8#TRPBF

製造中

LTC1474CS8-3.3#PBF

製造中

LTC1474CS8-3.3#TRPBF

製造中

LTC1474CS8-5#PBF

製造中

LTC1474CS8-5#TRPBF

製造中

LTC1474IS8#PBF

製造中

LTC1474IS8#TRPBF

製造中

LTC1474IS8-3.3#PBF

製造中

LTC1474IS8-3.3#TRPBF

製造中

LTC1474IS8-5#PBF

製造中

LTC1474IS8-5#TRPBF

製造中

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC1474CMS8#PBF

製造中

LTC1474CMS8#TRPBF

製造中

LTC1474CMS8-3.3#PBF

製造中

LTC1474CMS8-3.3#TRPBF

製造中

LTC1474CMS8-5#PBF

製造中

LTC1474CMS8-5#TRPBF

製造中

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1474CS8#PBF

製造中

LTC1474CS8#TRPBF

製造中

LTC1474CS8-3.3#PBF

製造中

LTC1474CS8-3.3#TRPBF

製造中

LTC1474CS8-5#PBF

製造中

LTC1474CS8-5#TRPBF

製造中

LTC1474IS8-3.3#PBF

製造中

LTC1474IS8-3.3#TRPBF

製造中

LTC1474IS8-5#PBF

製造中

LTC1474IS8-5#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1474CS8#PBF

製造中

LTC1474CS8#TRPBF

製造中

LTC1474CS8-3.3#PBF

製造中

LTC1474CS8-3.3#TRPBF

製造中

LTC1474CS8-5#PBF

製造中

LTC1474CS8-5#TRPBF

製造中

LTC1474IS8#PBF

製造中

LTC1474IS8#TRPBF

製造中

LTC1474IS8-3.3#PBF

製造中

LTC1474IS8-3.3#TRPBF

製造中

LTC1474IS8-5#PBF

製造中

LTC1474IS8-5#TRPBF

製造中

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

DC143A-C

LTC1474CMS8-5 | Low Q-Current High Efficiency Switching Regulator, 5V Fixed @ 300mA

DC143A-A

LTC1474CMS8 | Low Q-Current High Efficiency Switching Regulator, 3.3V Adjustable @ 300mA
