製品概要
機能と利点

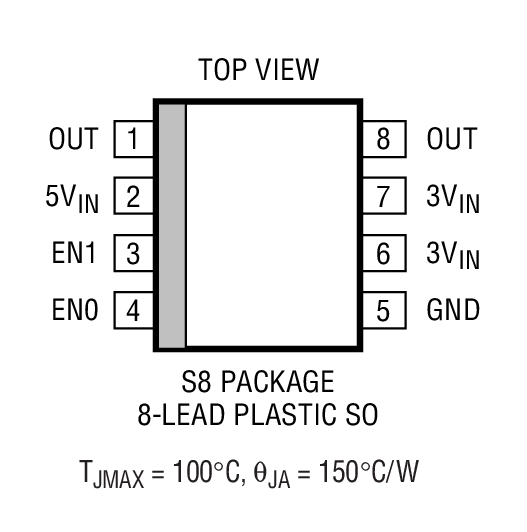

- 8ピンSOパッケージに1個の3.3V/5Vスイッチを内蔵
- 16ピンSOパッケージにデュアル3.3V/5Vスイッチを内蔵
- 電流制限とサーマル・シャットダウン回路内蔵
- チャージポンプ内蔵（12V電源が不要）
- 超低RDS(ON)のMOSFETスイッチ
- 出力電流能力： 1A
- 突入電流制限（150μF 負荷をドライブ）
- スタンバイ時の静止電流： 1μA
- 寄生ボディ・ダイオードなし
- XOR機能を内蔵し「グルー」ロジックが不要
- ブレイク-ビフォア-メイク・スイッチング
- 制御された立上りおよび立下り時間
製品概要
LTC1470は、オフ、3.3V、5Vの3つの動作状態の間で、 PCMCIA（Personal Computer Memory Card International Association）のVCCピンを切り替えます。 2つの低RDS(ON) Nチャネル・パワーMOSFETが内蔵チャージポンプによってドライブされます。このチャージポンプは電源電圧より高い電圧を生成し、各スイッチが入力制御ロジックによって選択されたとき、完全に導通させます。
LTC1470入力は、業界標準のPCMCIAコントローラに適合しています。組込みXORによって、両方のスイッチが決して同時にオンしないことが保証されます。この機能により、LTC1470はアクティブ“L”およびアクティブ“H”コントローラにも適合できるようになります（アプリケーション情報セクションを参照）。電源のグリッチをなくすために、スイッチの立上り時間が制御されます。
LTC1470は、SafeSlot™電流制限とサーマル・シャットダウン機能を内蔵しています。出力はグランドへの短絡時には1Aに制限されますが、2Aのピーク動作電流が許容されます。

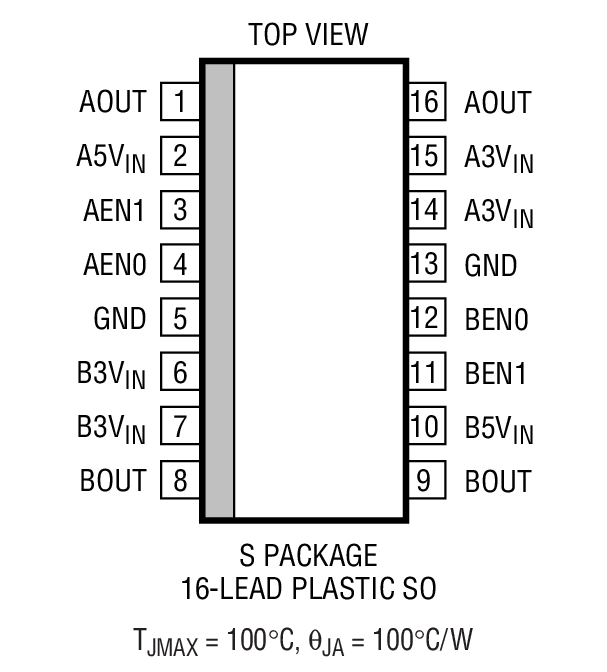

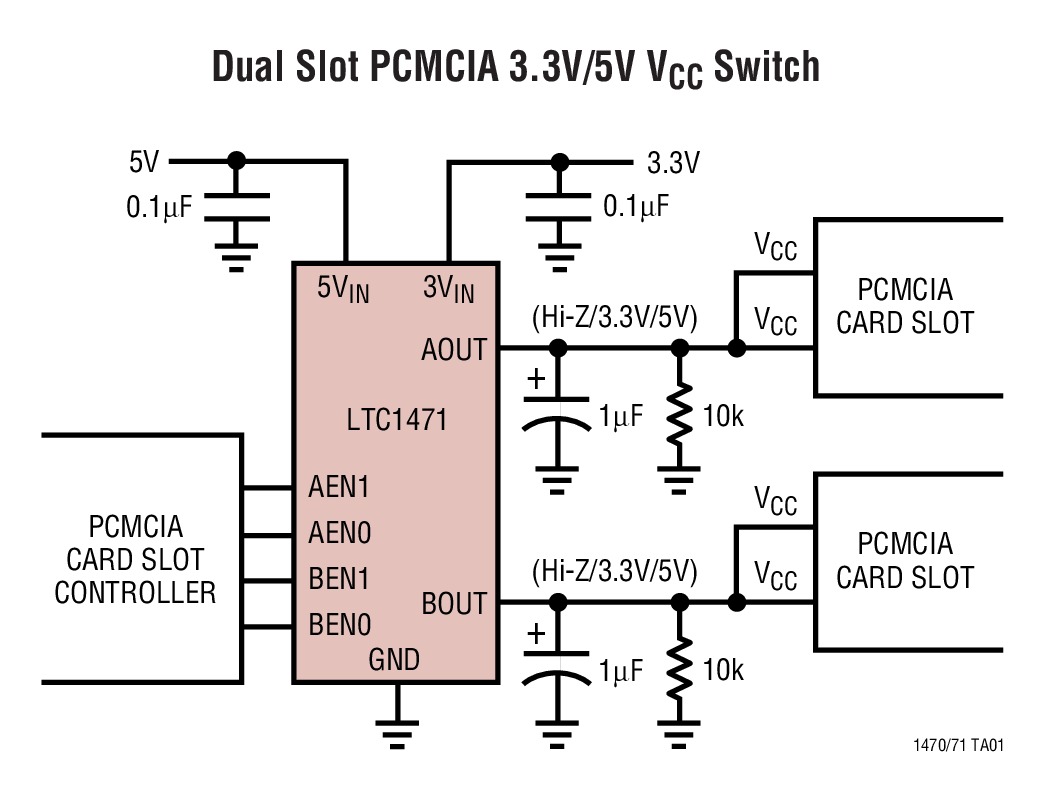

LTC1471は、LTC1470のデュアル・バージョンで、16ピンSOパッケージで供給されます。
アプリケーション
- ノートブック・コンピュータ
- パームトップ・コンピュータ
- ペン入力コンピュータ
- ハンディ・ターミナル
- PCカード・リーダ/ライタ
- 3.3V/5V電源スイッチ
