LTC1419

14ビット、800kspsサンプリング A/Dコンバータ、シャットダウン付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 17
1Ku当たりの価格 最低価格:$21.59
特長
  • サンプル・レート:800ksps
  • 消費電力:150mW
  • 81.5dBのS/(N+D)および93dBのTHD
  • ミッシング・コードなし
  • パイプライン遅延なし
  • ナップとスリープのシャットダウン・モード
  • 2.5V内部リファレンス(15ppm/℃ )または外部リファレンスで動作
  • 真の差動入力により同相ノイズを除去
  • 20MHzのフルパワー帯域幅サンプリング
  • バイポーラ入力範囲:±2.5V

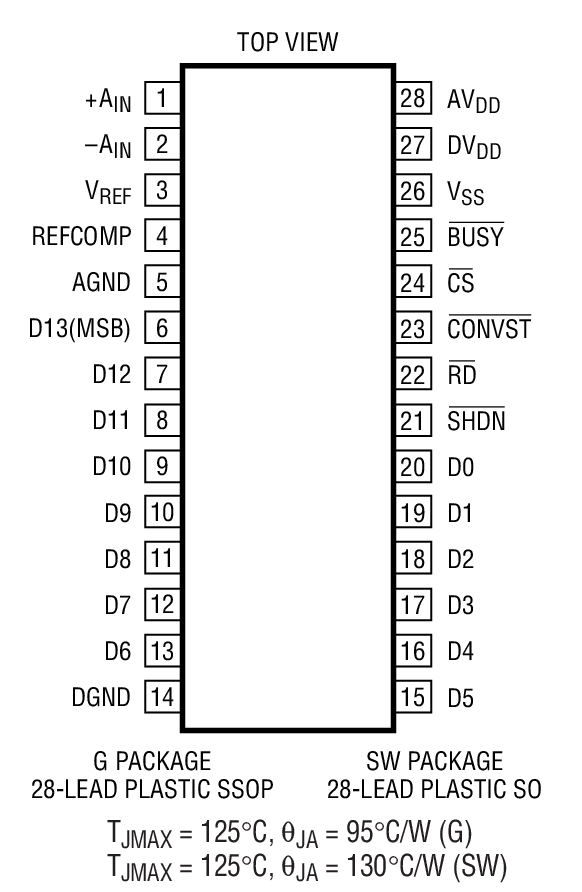

  • 28ピンSSOPおよびSOパッケージ
製品概要
show more Icon

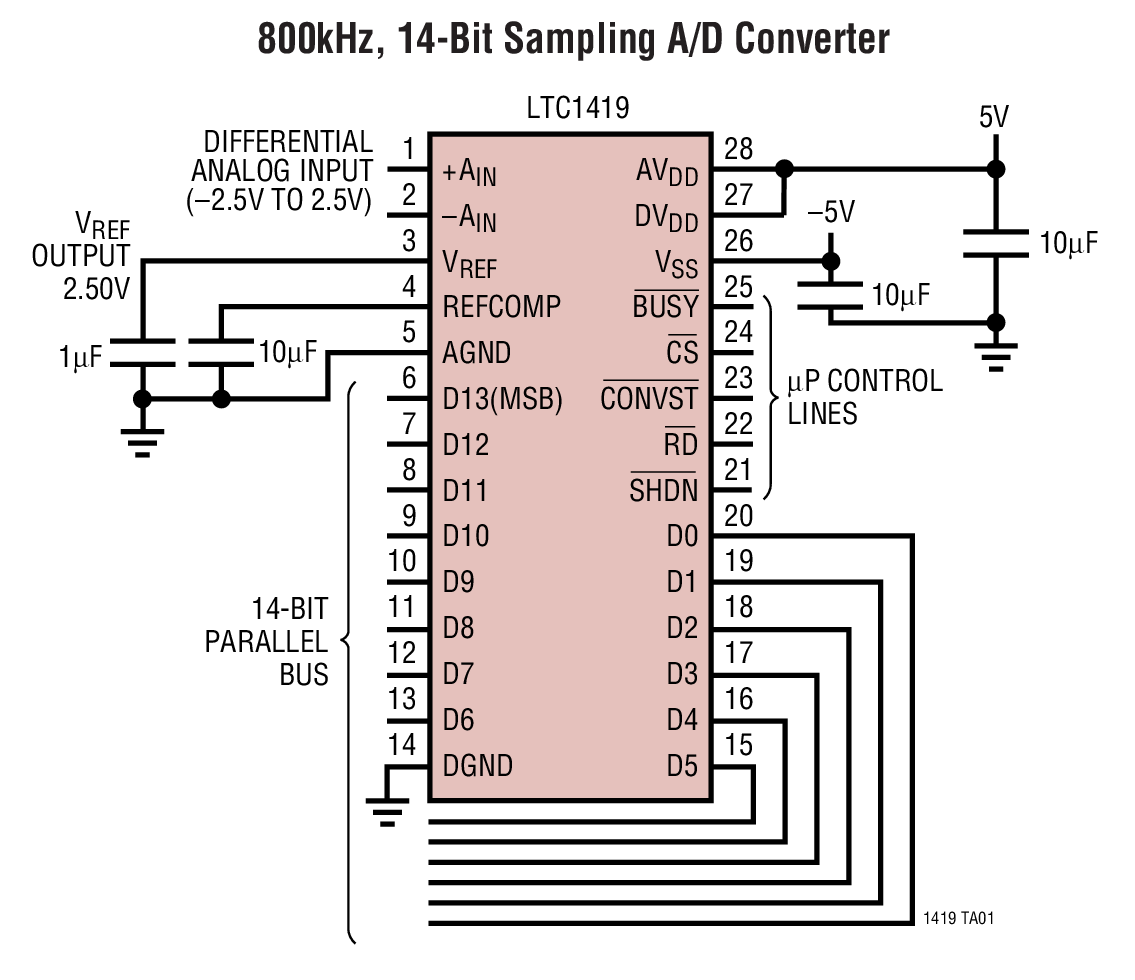

LTC1419は1μs、800kspsサンプリング14ビットA/Dコンバータです。±5V電源で動作し、消費電力はわずか150mWです。このデバイスは使いやすく、広いダイナミック・レンジをもつサンプル&ホールド、高精度リファレンスを備えています。 2つのデジタル的に選択可能なパワー・シャットダウン・モードがあり、低消費電力システムに柔軟性を提供します。

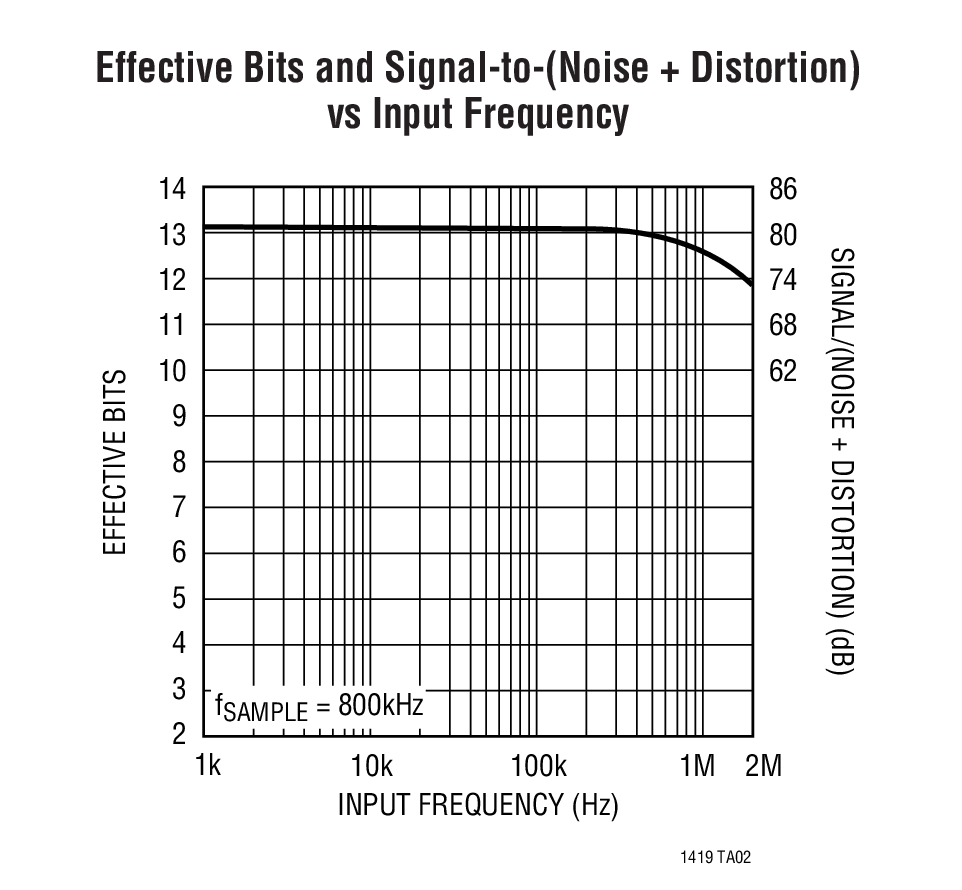

LTC1419のフルスケール入力範囲は±2.5Vです。100kHzの入力周波数での81.5dBのS/(N+D)および93dBのTHD、そして400kHzのナイキスト入力周波数での80dBのS/(N+D)および86dBのTHDなど、卓越したAC性能を実現しています。

独自の差動入力サンプル・ホールドにより、20MHz帯域幅までシングルエンドまたは差動入力信号を得ることができます。また、60dBの同相除去を実現しているため、ユーザはソースから差動的に信号を測定することにより、グランド・ループと同相ノイズを除去できます。

このADCはμPコンパチブルの14ビット・パラレル出力ポートを備えています。変換結果にはパイプライン遅延はありません。変換スタート入力とデータ・レディ信号(BUSY)が独立しているため、FIFO、DSP、マイクロプロセッサに容易に接続できます。

Part Number Description SCD or SMD#
RAD1419 14-Bit, 800ksps Sampling ADC With Shutdown View


アプリケーション

  • テレコム
  • デジタル信号処理
  • 多チャネル・データ収集システム
  • 高速データ収集
  • スペクトラム分析
  • イメージング・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 17
1Ku当たりの価格 最低価格:$21.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1419ACG#PBF
  • HTML
  • HTML
LTC1419ACG#TRPBF
  • HTML
  • HTML
LTC1419ACSW#PBF
  • HTML
  • HTML
LTC1419ACSW#TRPBF
  • HTML
  • HTML
LTC1419ADICE#MILDICE
  • HTML
  • HTML
LTC1419AIG#PBF
  • HTML
  • HTML
LTC1419AIG#TRPBF
  • HTML
  • HTML
LTC1419AISW#PBF
  • HTML
  • HTML
LTC1419AISW#TRPBF
  • HTML
  • HTML
LTC1419CG#PBF
  • HTML
  • HTML
LTC1419CG#TRPBF
  • HTML
  • HTML
LTC1419CSW#PBF
  • HTML
  • HTML
LTC1419CSW#TRPBF
  • HTML
  • HTML
LTC1419IG#PBF
  • HTML
  • HTML
LTC1419IG#TRPBF
  • HTML
  • HTML
LTC1419ISW#PBF
  • HTML
  • HTML
LTC1419ISW#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1419ACG#PBF

製造中

LTC1419ACG#TRPBF

製造中

LTC1419AIG#PBF

製造中

LTC1419AIG#TRPBF

製造中

LTC1419CG#PBF

製造中

LTC1419CG#TRPBF

製造中

LTC1419IG#PBF

製造中

LTC1419IG#TRPBF

製造中

8 10, 2022

- 22_0176

Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL

LTC1419ACSW#PBF

製造中

LTC1419ACSW#TRPBF

製造中

LTC1419AISW#PBF

製造中

LTC1419AISW#TRPBF

製造中

LTC1419CSW#PBF

製造中

LTC1419CSW#TRPBF

製造中

LTC1419ISW#PBF

製造中

LTC1419ISW#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1419ACG#PBF

製造中

LTC1419ACG#TRPBF

製造中

LTC1419AIG#PBF

製造中

LTC1419AIG#TRPBF

製造中

LTC1419CG#PBF

製造中

LTC1419CG#TRPBF

製造中

LTC1419IG#PBF

製造中

LTC1419IG#TRPBF

製造中

8 10, 2022

- 22_0176

arrow down

Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL

LTC1419ACSW#PBF

製造中

LTC1419ACSW#TRPBF

製造中

LTC1419AISW#PBF

製造中

LTC1419AISW#TRPBF

製造中

LTC1419CSW#PBF

製造中

LTC1419CSW#TRPBF

製造中

LTC1419ISW#PBF

製造中

LTC1419ISW#TRPBF

製造中

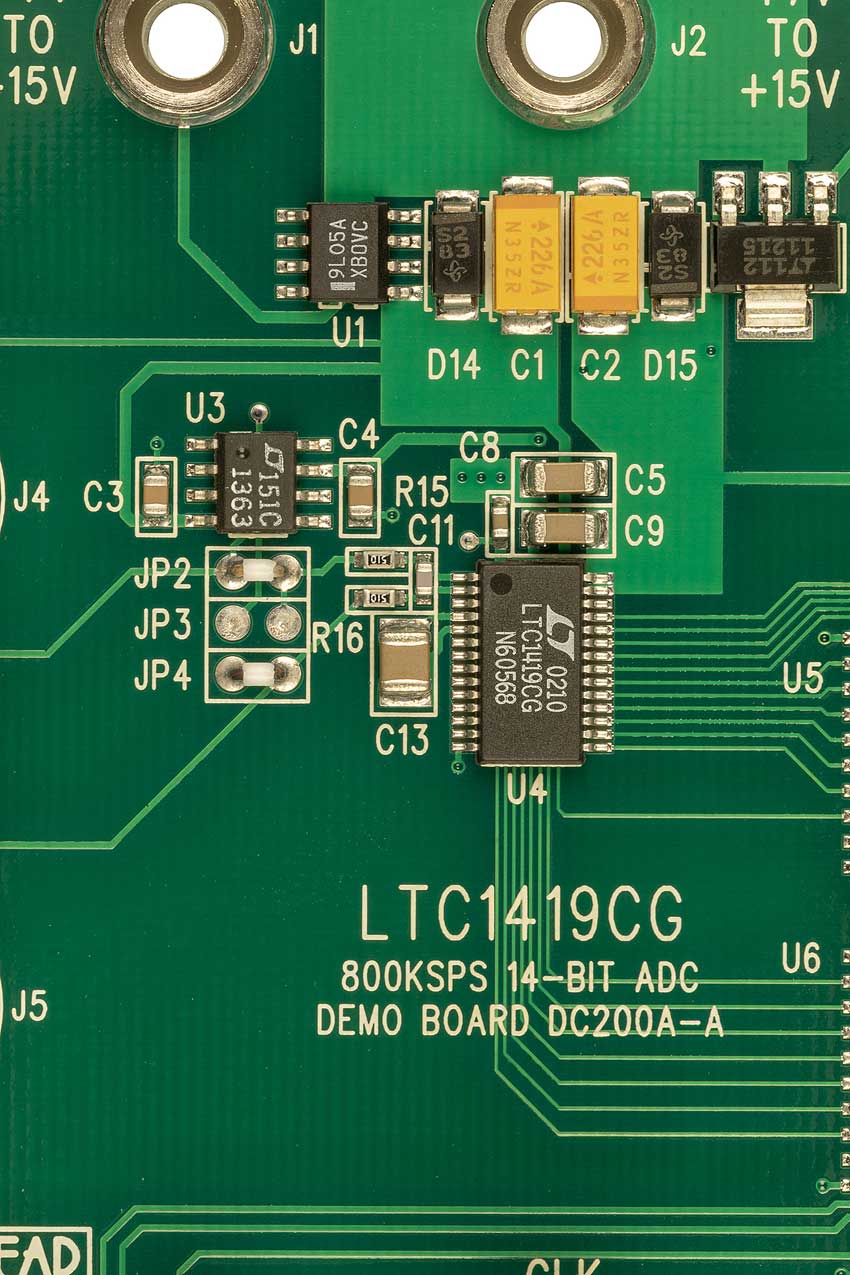

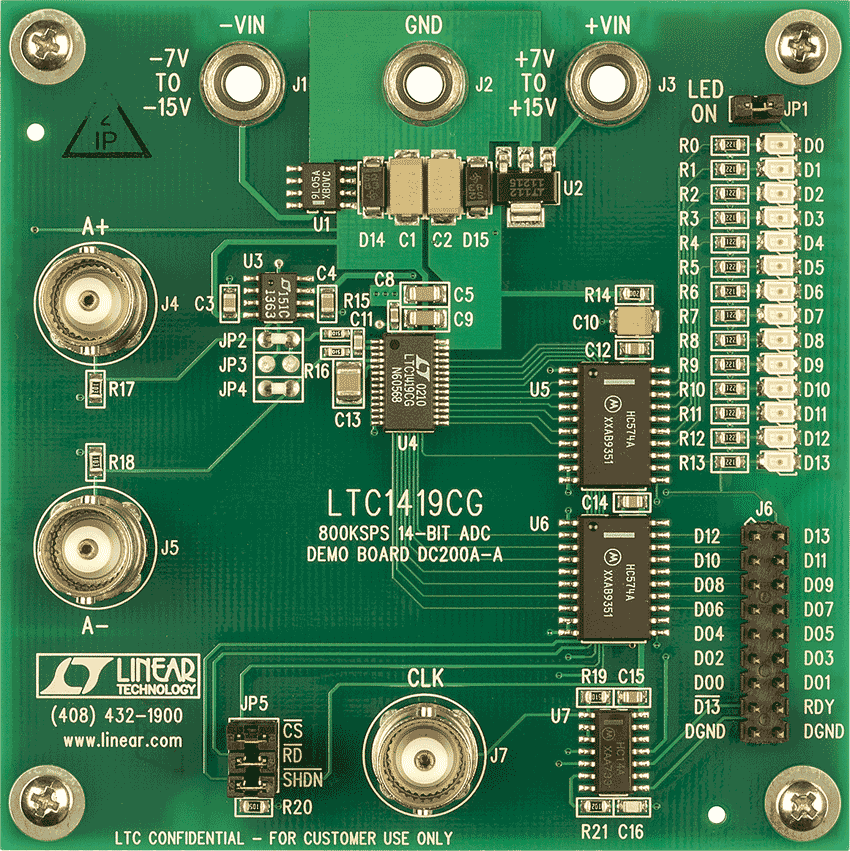

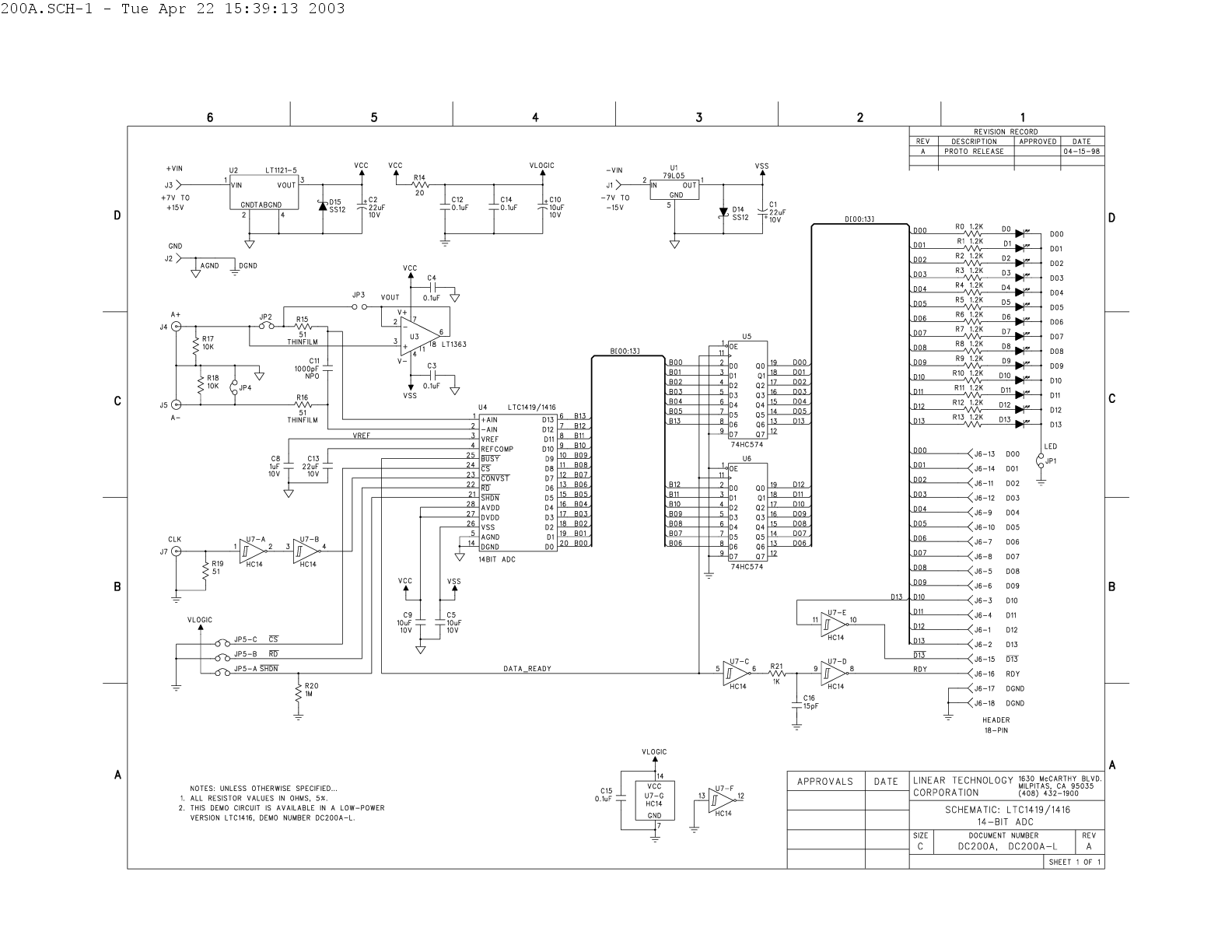

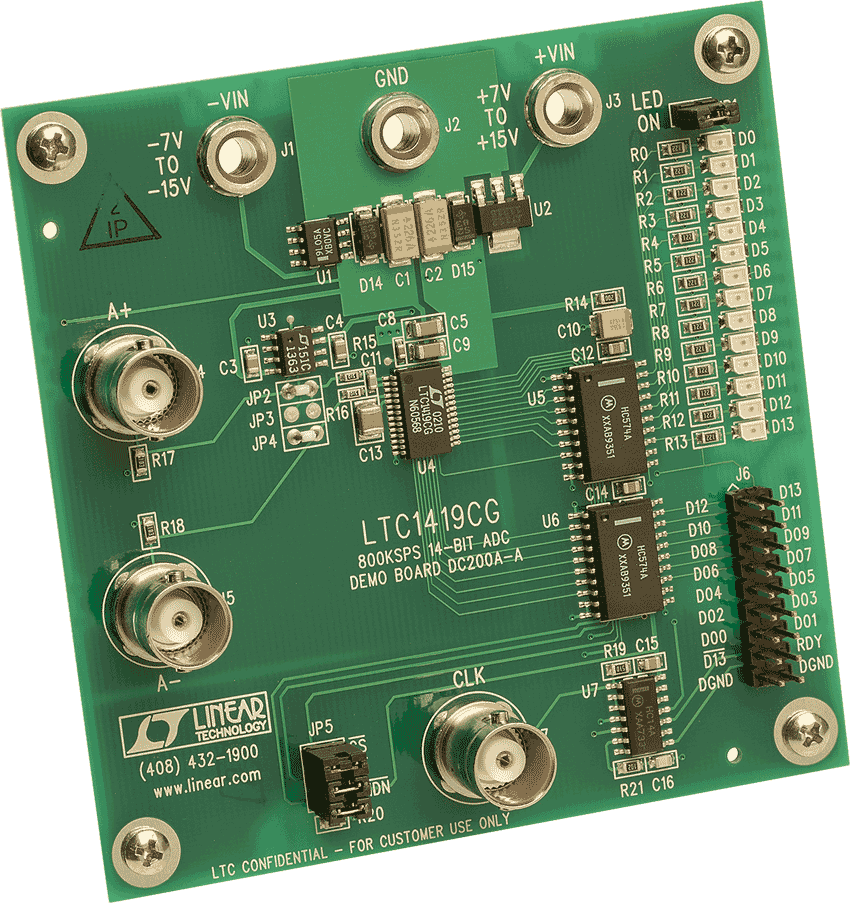

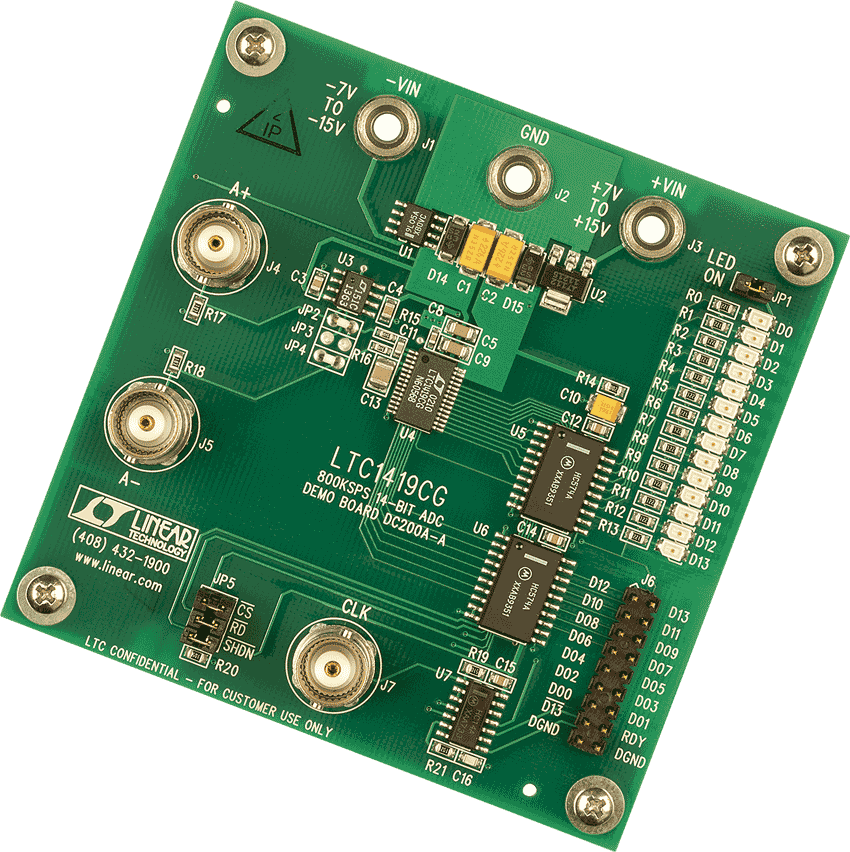

評価用キット
