LTC1415

12ビット、1.25Msps、55mWサンプリング A/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

2 21, 2008 ellipse 日本語

LTC1415: 12ビット、1.25Msps、55mWサンプリング A/Dコンバータ データシート

データシートご利用上の注意
PDFファイルを開く external-link 284.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$12.95
特長
  • サンプリング速度1.25Msps
  • 単一5V電源動作
  • 消費電力：55mW
  • ナップおよびスリープのパワー･シャットダウン･モード
  • ±0.35LSBのINLおよび±0.25LSBのDNL

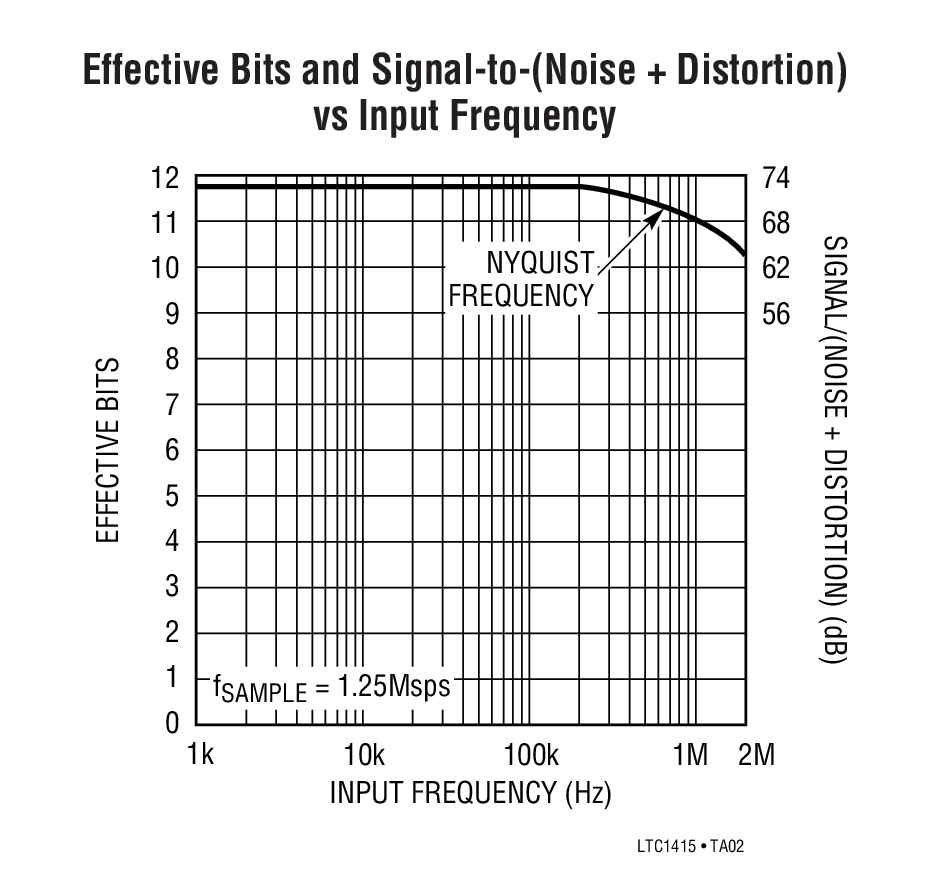

  • 100kHzにてS/(N＋D)72dBおよびTHD 80dB
  • 外部または内部リファレンス動作
  • 真の差動入力により同相ノイズを除去
  • 入力範囲：4.096V（1mV/LSB）

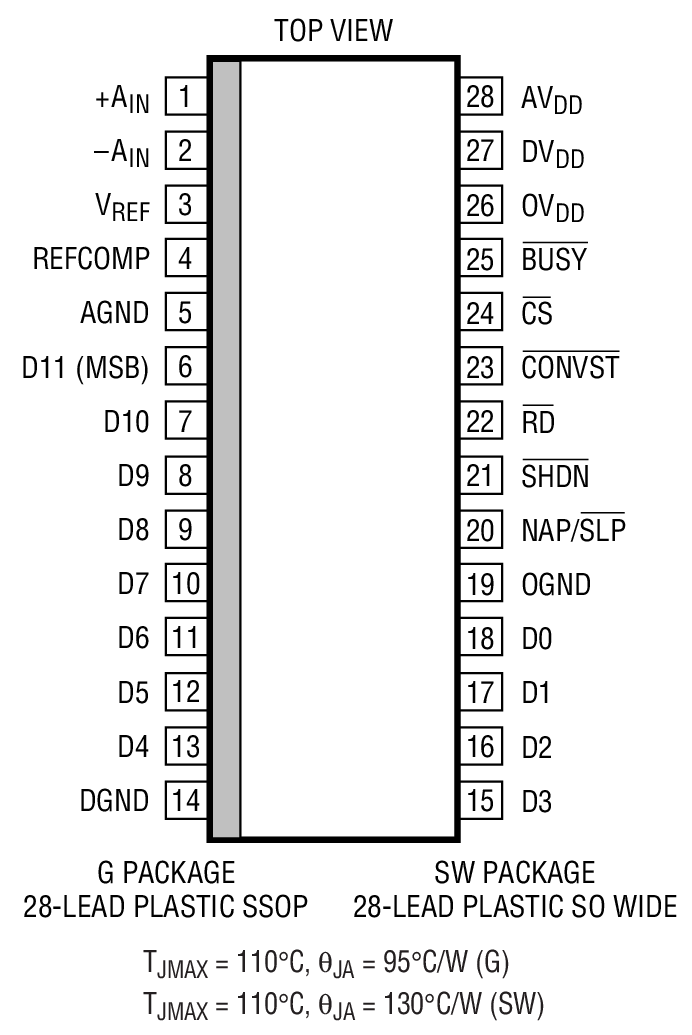

  • 28ピンSSOPおよびSOパッケージ
製品概要
show more Icon

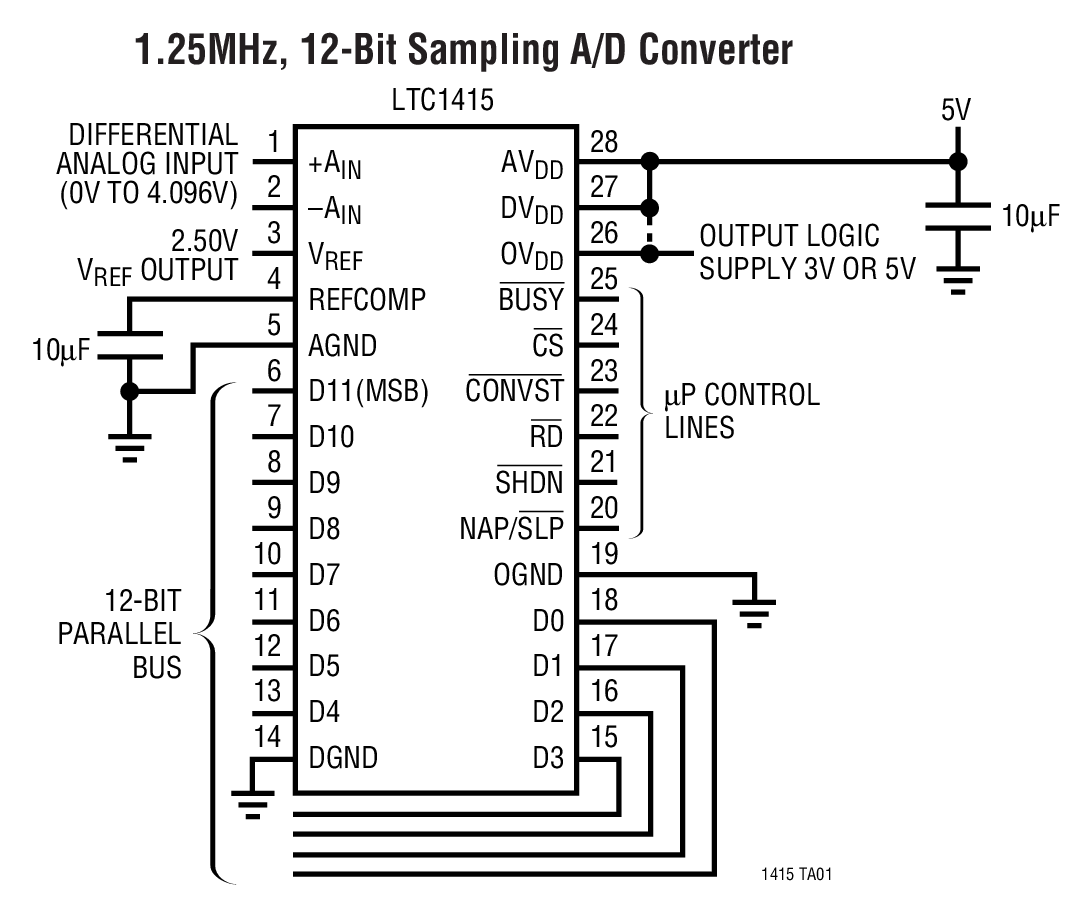

LTC1415は700ns、1.25Msps、12ビット･サンプリングA/Dコンバータで、単一5V電源で動作し、動作時の消費電力はわずか55mW（標準）です。このデバイスは使いやすく、広いダイナミック･レンジをもつサンプル･ホールド、高精度リファレンス、および調整された内部クロックを備えています。2つのパワー･シャットダウン･モードがあり、低消費電力システムに柔軟性を提供します。

LTC1415のフルスケール入力範囲は4.096Vです。直線性誤差がINL±0.35LSB、DNL ±0.25LSBと低く、イメージング･システムに最適です。100kHzの入力周波数での72dBのS/(N＋D)および80dBのTHDなど、卓越したAC性能を実現しています。

独自の差動入力サンプル&ホールドにより、18MHz帯域幅までシングルエンドまたは差動入力信号を得ることができます。また、60dBの同相除去を実現しているため、ユーザはソースから差動で信号を測定することにより、グランド･ループと同相ノイズを除去できます。

このADCはμPコンパチブルの12ビット･パラレル出力ポートを備えています。変換結果にはパイプライン遅延はありません。変換スタート入力とデータ･レディ信号（BUSY）が独立しているため、FIFO、DSP、マイクロプロセッサに容易に接続できます。また、出力ロジック電源ピンが独立しているので、3V部品に直結可能です。


アプリケーション

  • 高速データ収集
  • イメージング･システム
  • デジタル信号処理
  • 多チャネル･データ収集システム
  • テレコム
