LTC1410

製造中

12ビット、1.25MspsサンプリングADC シャットダウン機能付き

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • サンプル・レート：1.25Msps
  • 消費電力：160mW
  • ナイキスト入力周波数にて71dB S/(N＋D) および82dB THD
  • パイプライン遅延なし
  • ナップ(7mW)およびスリープ(10μW)シャットダウン・モード
  • 内部リファレンス(15ppm/℃)または外部リファレンスで動作
  • 真の差動入力によりコモンモード・ノイズを除去
  • 20MHzのフルパワー・バンド幅
  • ±2.5Vのバイポーラ入力範囲
  • 28ピンSOワイド・パッケージ

LTC1410は、0.65μs、1.25Mspsサンプリング12ビットA/Dコンバータです。±5V電源で動作し、消費電力はわずか160mWです。このデバイスは使いやすく、広いダイナミック・レンジをもつサンプル&ホールド、高精度リファレンスを備えており、外部部品は一切不要です。2つのデジタル的に選択可能なパワー・シャットダウン・モードがあり、低消費電力システムに柔軟に対応します。

LTC1410のフルスケール入力範囲は±2.5Vです。DCスペックの最大値には、全温度範囲での±1LSB INLと±1LSB DNLが含まれます。 625kHzのナイキスト入力周波数での71dB S/(N＋D) および82dB THDなど、卓越したAC性能を実現しています。

ユニークな差動入力サンプル&ホールドにより、20MHzバンド幅までシングルエンドまたは差動入力信号を得ることができます。また、60dBの同相除去を実現しているため、ユーザはソースから差動的に信号を測定することにより、グランド・ループと同相ノイズを除去できます。

このADCにはμPコンパチブル、12ビットのパラレル出力ポートがあります。変換結果にはパイプライン遅延がありません。変換スタート入力とデータレディ信号(BUSY)が独立しているため、FIFO、DSP、マイクロプロセッサに容易に接続できます。


アプリケーション

  • テレコム
  • デジタル信号処理
  • 多チャンネル・データ収集システム
  • 高速データ変換
  • スペクトル分析
  • イメージング・システム

LTC1410
12ビット、1.25MspsサンプリングADC シャットダウン機能付き

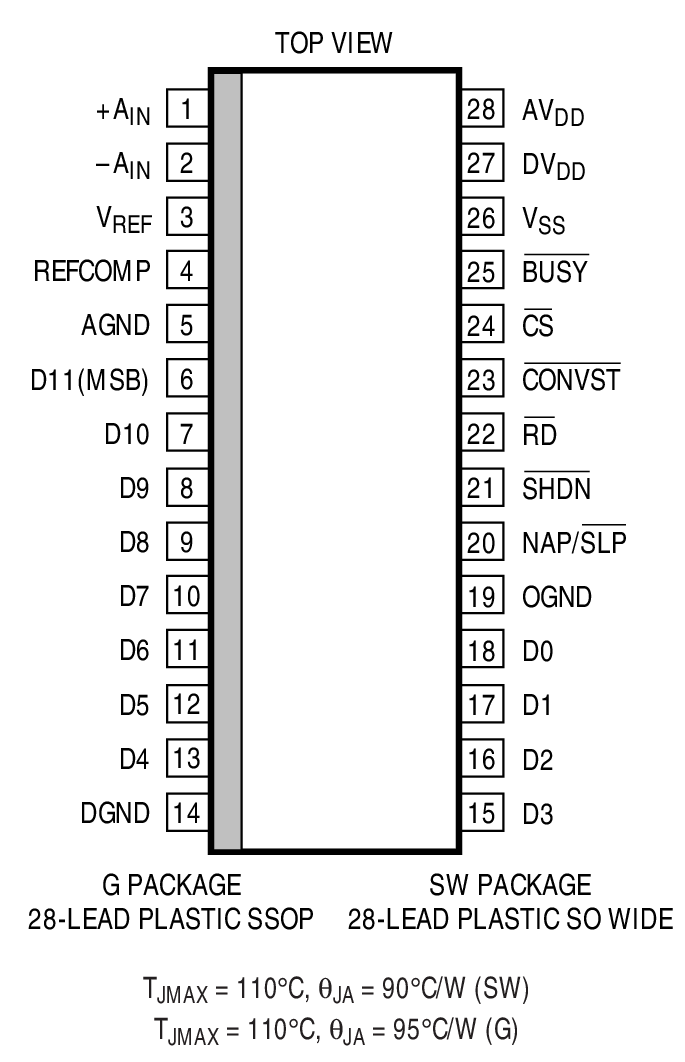

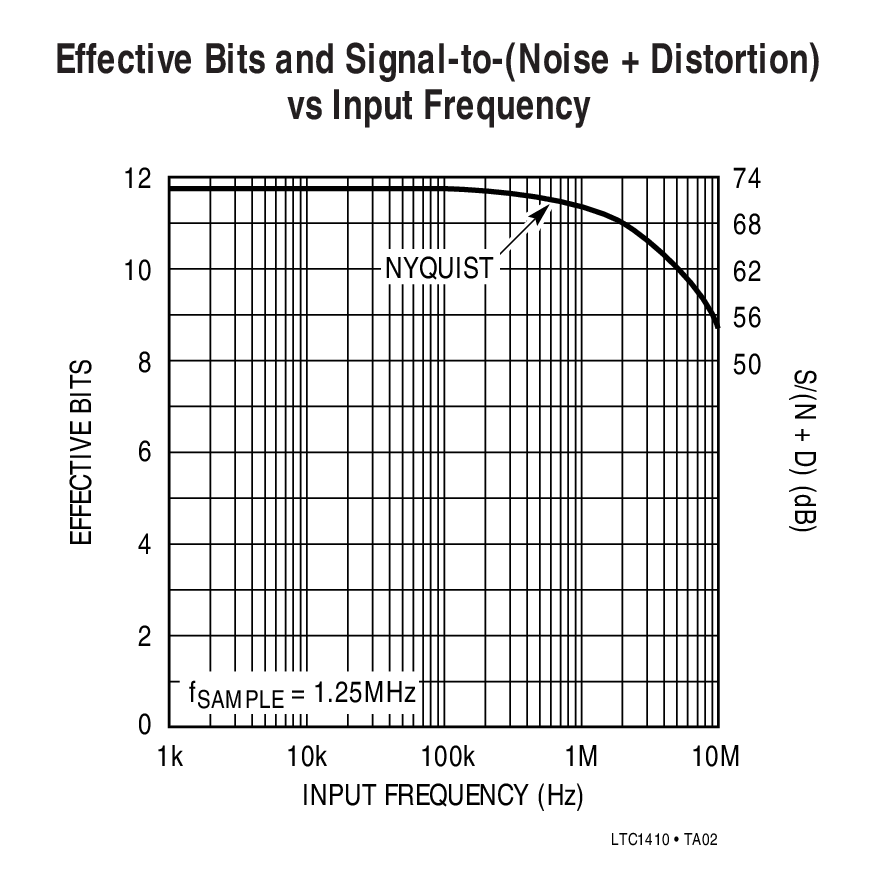

Complete 1.25MHz, 12-Bit Sampling A/D Converter Effective Bits and Signal-to-(Noise + Distortion) vs Input Frequency Product Package 1
