LTC1404

低消費電力、完全SO-8、12ビット600kspsADコンバータ、シャットダウン機能付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.30
特長

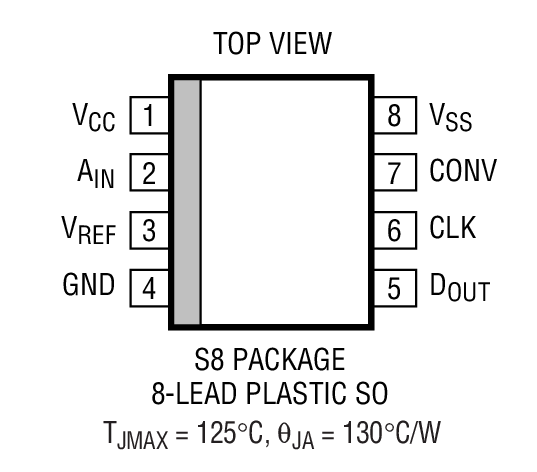

  • SO-8パッケージの完全12ビットADC
  • 単一5Vまたは±5V電源動作
  • サンプル・レート:600ksps
  • 消費電力:75mW(標準)
  • ナイキスト入力周波数にてS/(N+D)72dBおよびTHD-80dB
  • 全温度範囲にてミッシング・コードなし

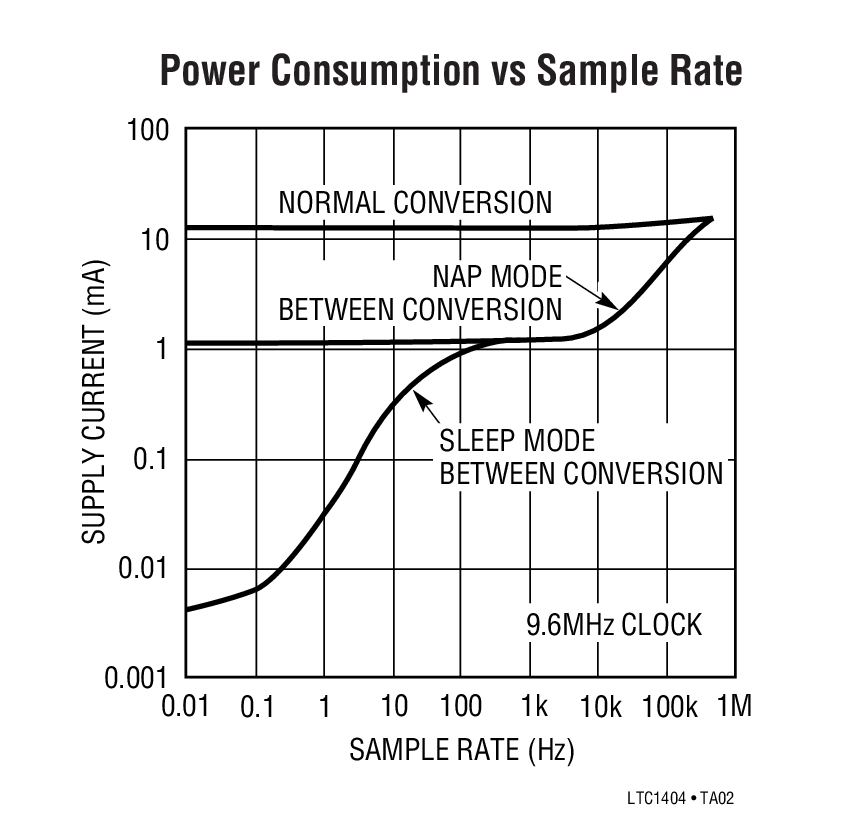

  • 即時ウェイクアップ可能なナップ・モード時の消費電力:7.5mW
  • スリープ・モード時の消費電力:60μW
  • ハイ・インピーダンス・アナログ入力
  • 入力範囲(1mV/LSB):0V~4.096Vまたは±2.048V
  • 内部リファレンスを外部からオーバドライブ可能
  • DSPおよびプロセッサへの3 線式インタフェース(SPIおよびMICROWIREに対応)
製品概要
show more Icon

LTC1404は 600ksps の完全な12ビットA/Dコンバータで、単一5Vまたは±5V電源で動作し消費電力はわずか75mWです。このデバイスは160nsのサンプル・ホールドおよび高精度リファレンスを備えているので使いやすくなっています。また、ユニポーラおよびバイポーラ変換モードを備え、柔軟性が向上しています。LTC1404には、ナップ・モードとスリープ・モードの2つの省電力モードがあります。ナップ・モードの消費電流はわずか7.5mWで、即時にウェイクアップし変換を行うことができます。スリープ・モードでは、消費電力は標準で60μWです。スリープ・モードからの起動時に、シリアル・データ・ワードのリファレンス・レディ(REFRDY)信号を使用して、リファレンスが安定しチップが変換可能な状態にあることを示すこともできます。

LTC1404は、単一5V電源時に0V~4.096Vのユニポーラ入力、および±5V電源時には±2.048Vバイポーラ入力を変換します。DCスペックは、全温度範囲で最大INL=±1LSB、DNL=±1LSBおよびフルスケール・ドリフト=45ppm/℃。また、AC性能は、全温度範囲で入力周波数100kHzでS/(N+D)は69dB、 THDは-76dBを保証しています。

3線式シリアル・ポートにより、さまざまなマイクロプロセッサ、マイクロコントローラ、およびDSPにコンパクトで効率的なデータ転送が可能です。


アプリケーション

  • 高速データ収集
  • デジタル信号処理
  • 多チャネル・データ収集システム
  • オーディオおよびテレコム処理
  • デジタル無線
  • スペクトラム分析
  • 低消費電力およびバッテリ駆動システム
  • ハンドヘルドまたはポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1404CS8#PBF
  • HTML
  • HTML
LTC1404CS8#TRPBF
  • HTML
  • HTML
LTC1404IS8#PBF
  • HTML
  • HTML
LTC1404IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1404CS8#PBF

製造中

LTC1404CS8#TRPBF

製造中

LTC1404IS8#PBF

製造中

LTC1404IS8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1404CS8#PBF

製造中

LTC1404CS8#TRPBF

製造中

LTC1404IS8#PBF

製造中

LTC1404IS8#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1404CS8#PBF

製造中

LTC1404CS8#TRPBF

製造中

LTC1404IS8#PBF

製造中

LTC1404IS8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1404CS8#PBF

製造中

LTC1404CS8#TRPBF

製造中

LTC1404IS8#PBF

製造中

LTC1404IS8#TRPBF

製造中
