LTC1349

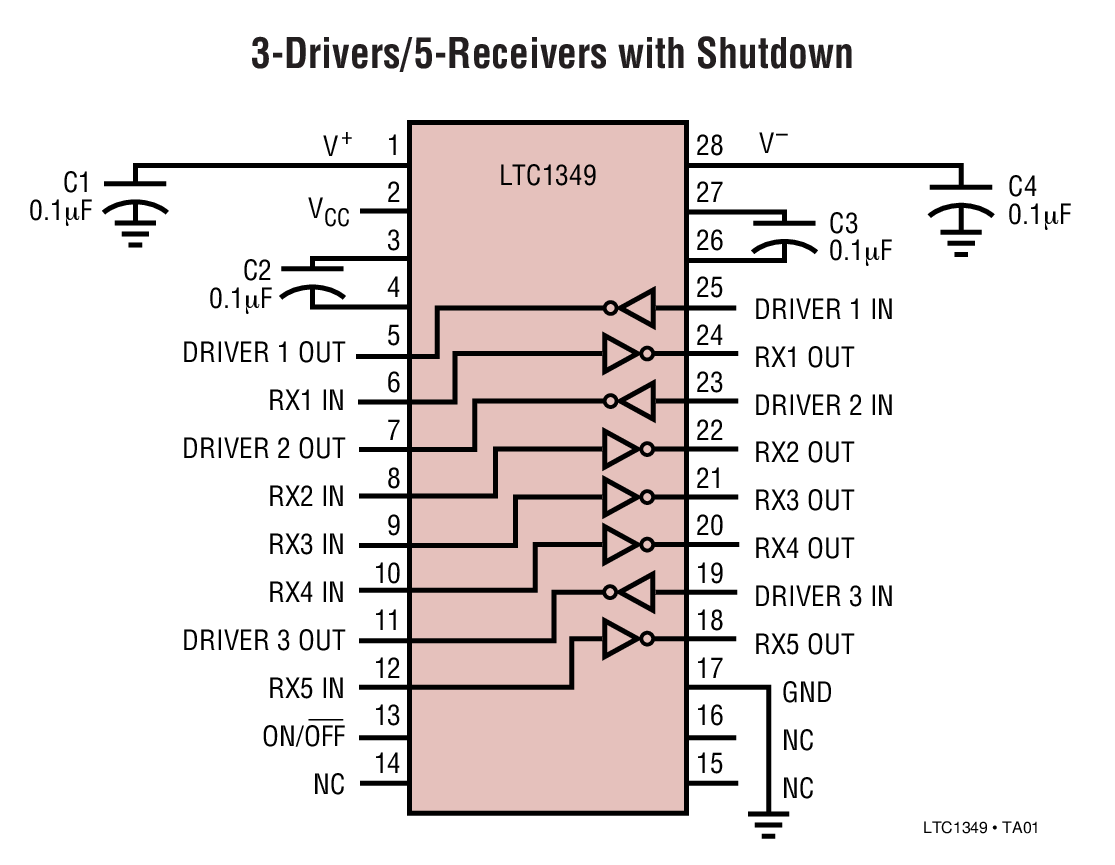

5VローパワーRS232、3ドライバ/5レシーバ・トランシーバ、シャットダウン時に2個のレシーバがアクティブ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$6.79
特長
  • 低消費電流: 300μA
  • シャットダウン時でも2個のレシーバがアクティブ
  • 静電耐量: ±10kV以上
  • 単一5V電源動作
  • 小容量外部コンデンサを使用: 0.1μF
  • 120kボーで動作可能
  • オフ時に3ステート出力がハイ・インピーダンス状態になる
  • 出力に過電圧を与えても電源に逆電流が生じない
  • RS232 I/Oラインは損傷することなく±25Vにドライブ可能
  • LT1137AおよびLT1237とピン・コンパチブル
  • フロースルー構造
製品概要
show more Icon

LTC1349は低消費電流の3ドライバ/5レシーバRS232トランシーバです。無負荷状態の場合、消費電流はわずか300μAです。チャージポンプには4個の0.1μFコンデンサしか必要ありません。

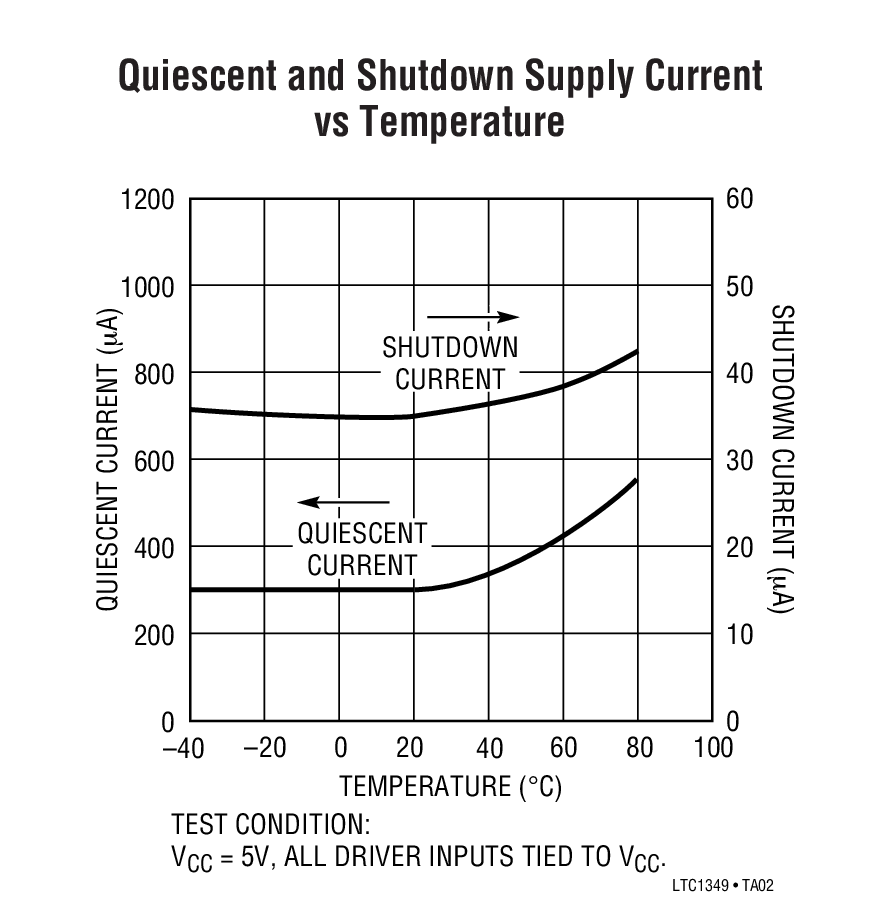

シャットダウン・モードでは、2個のレシーバがアクティブになり、消費電流は35μAです。すべてのRS232出力はシャットダウン時およびパワーオフ時には、ハイ・インピーダンス状態になります。

LTC1349はすべてのRS232のデータ速度および過電圧仕様に完全に準拠しています。トランシーバは2500pF、3kΩ負荷を接続した場合、最大120kボーで動作可能です。ドライバ出力とレシーバ入力は、損傷することなく±25Vにすることができ、±10kVの静電気に耐えることができます。


アプリケーション

  • ノートブック・コンピュータ
  • パームトップ・コンピュータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$6.79

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

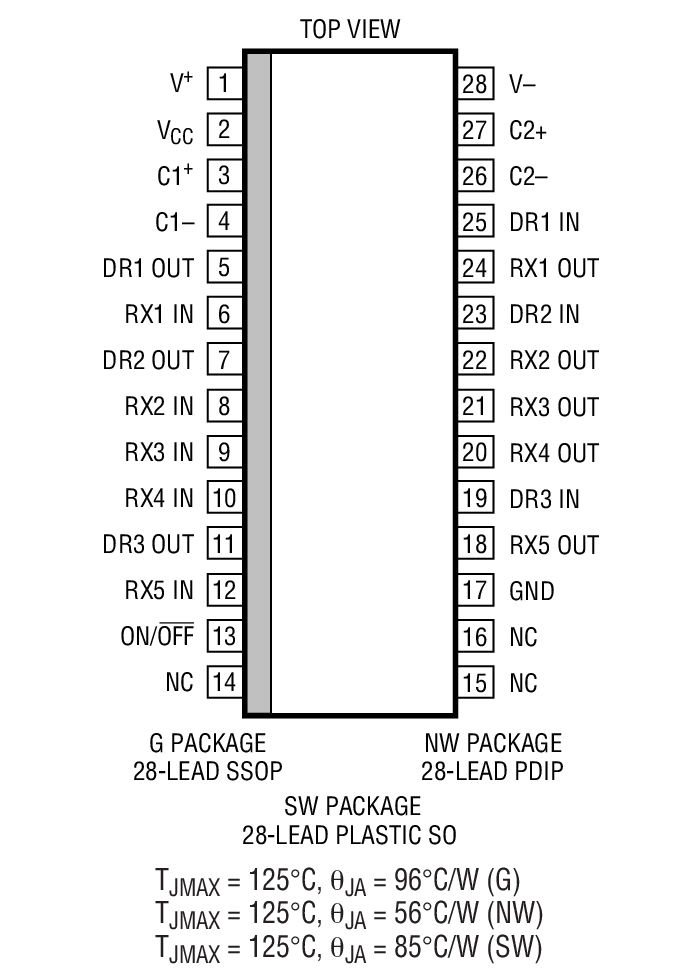

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
