LTC1326

マイクロパワー高精度トリプル電源モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 17
1Ku当たりの価格 最低価格:$3.20
特長
  • 3つの電源を同時にモニタ
    • LTC1326:5V、3.3Vおよび可変
    • LTC1326-2.5:2.5V、3.3Vおよび可変
  • 保証スレッショルド精度:±0.75%
  • 低消費電流:20μA
  • 内部リセット遅延時間:200ms
  • マニュアル・プッシュボタン・リセット入力
  • アクティブ“L”およびアクティブ“H”リセット出力
  • アクティブ“L”「ソフト」リセット出力
  • 電源グリッチ余裕度
  • VCC3 ≧ 1VまたはVCC5 ≧ 1VまたはVCC25 ≧ 1VでRESETを保証

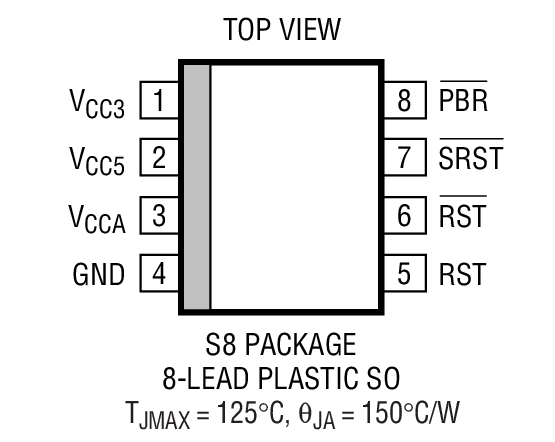

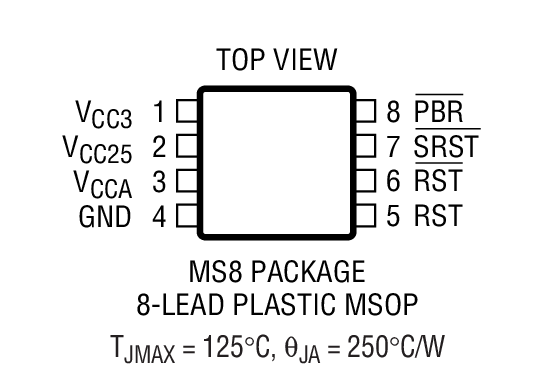

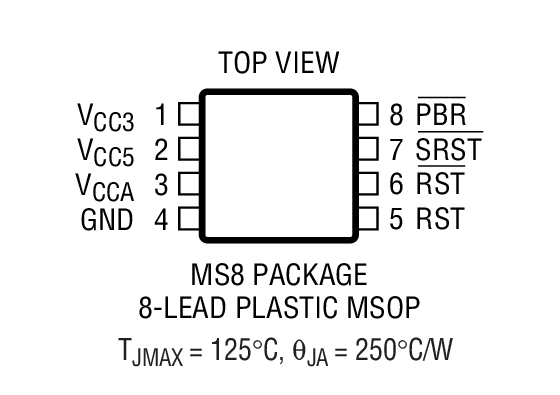

  • 8ピンSOおよびMSOPパッケージ
製品概要
show more Icon

LTC1326/LTC1326-2.5は複数の電源電圧を使用するシステム用のトリプル電源モニタです。マイクロパワーで動作する小型で高精度の電源モニタです。

厳密な0.75%スレッショルド精度とグリッチ余裕度により、偽トリガなしで信頼性の高いリセット動作を保証します。標準消費電流が20μAと低いため、LTC1326/LTC1326-2.5は電力消費に敏感なシステムに最適です。

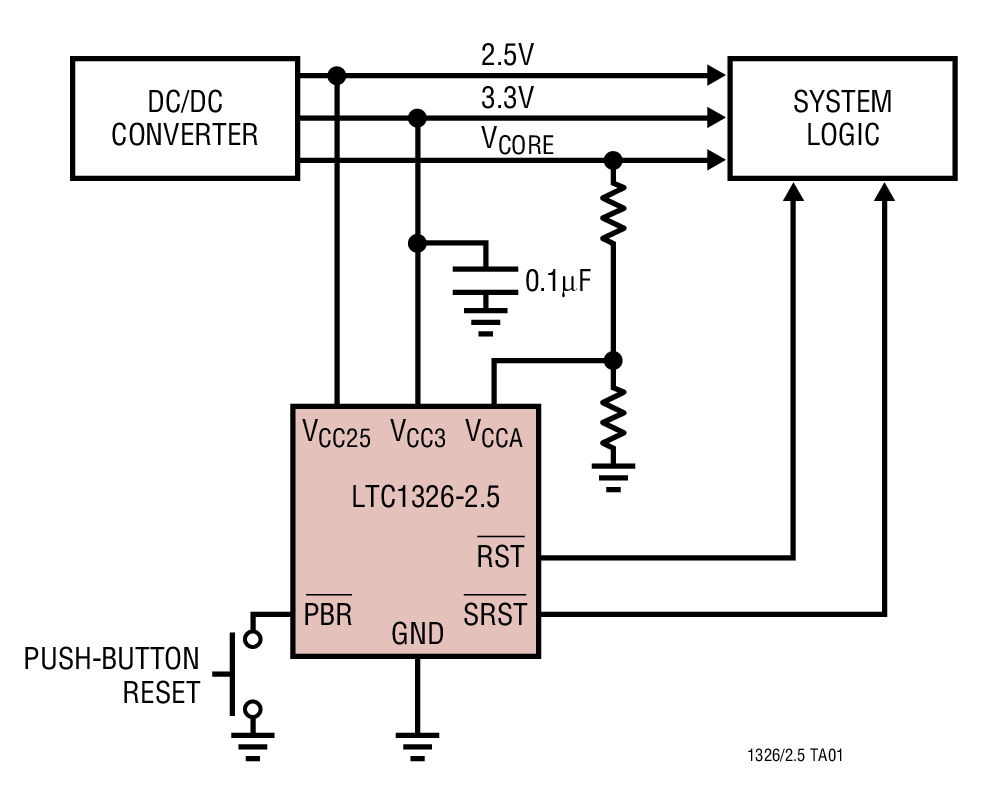

RST出力はVCC3、VCC5またはVCC25が1Vに低下しても、正しい状態になることが保証されています。LTC1326/LTC1326-2.5 はシステムの要求条件により、1つから3つの入力をモニタするように構成することができます。

マニュアル・プッシュボタン・リセット入力により、非常に幅が狭い「ソフト」リセット・パルス(標準100μs)またはパワーオン・リセットと同等の200msリセット・パルスを生成します。SRST出力とRST出力はオープン・ドレインであり、他のリセット・ソースとOR接続できます。


アプリケーション

  • デスクトップ・コンピュータ
  • ノートブック・コンピュータ
  • インテリジェント計測器
  • 携帯用バッテリ駆動機器
