LTC1314/LTC1315: N チャネル VCC スイッチ・ドライバ内蔵 PCMCIA スイッチング・マトリックス データシート (Rev. )2/21/2008PDF113K
製品概要
機能と利点
- 出力電流能力：120mA
- 外部12Vレギュレータをシャットダウン可能
- NチャネルVCCスイッチ・ドライバ内蔵

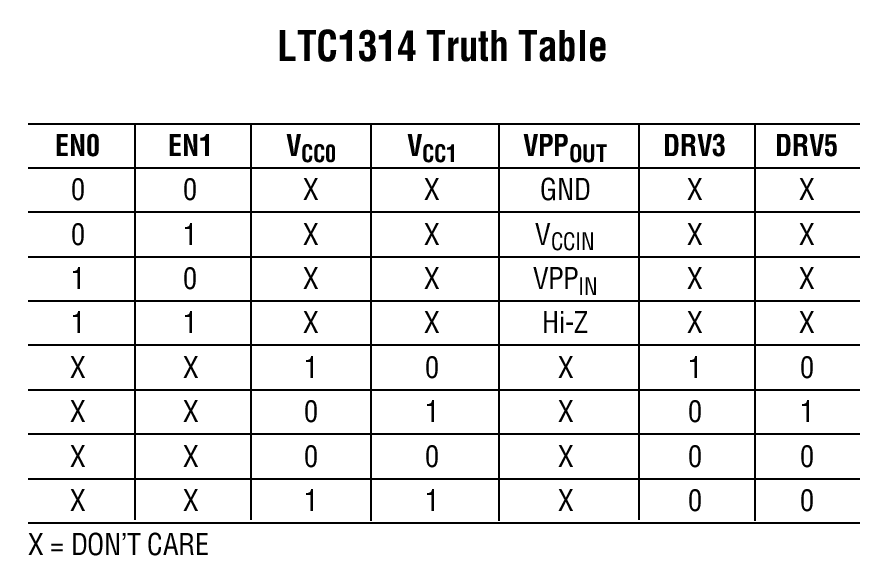

- 出力をデジタル的に選択： 0V、VCCIN、VPPIN、またはHi-Z
- 3.3Vまたは5V VCC電源
- ブレーク-ビフォア-メイク・スイッチング
- Hi-Zまたは0Vモードでの静止電流： 0.1μA
- VPPOUTのオーバシュートなし
- 標準PCMCIAコントローラとロジック・コンパチブル
製品概要
LTC1314/LTC1315は、PCMCIA（Personal Computer Memory Card International Association）のリリース2.0のカード・スロットを制御するのに必要な電源スイッチングを提供します。これらのデバイスをPCカード・インタフェース・コントローラとともに使用すれば、パームトップ、ペン入力、およびノートブック・コンピュータ用の最も部品点数の少ない完全なインタフェースが形成されます。

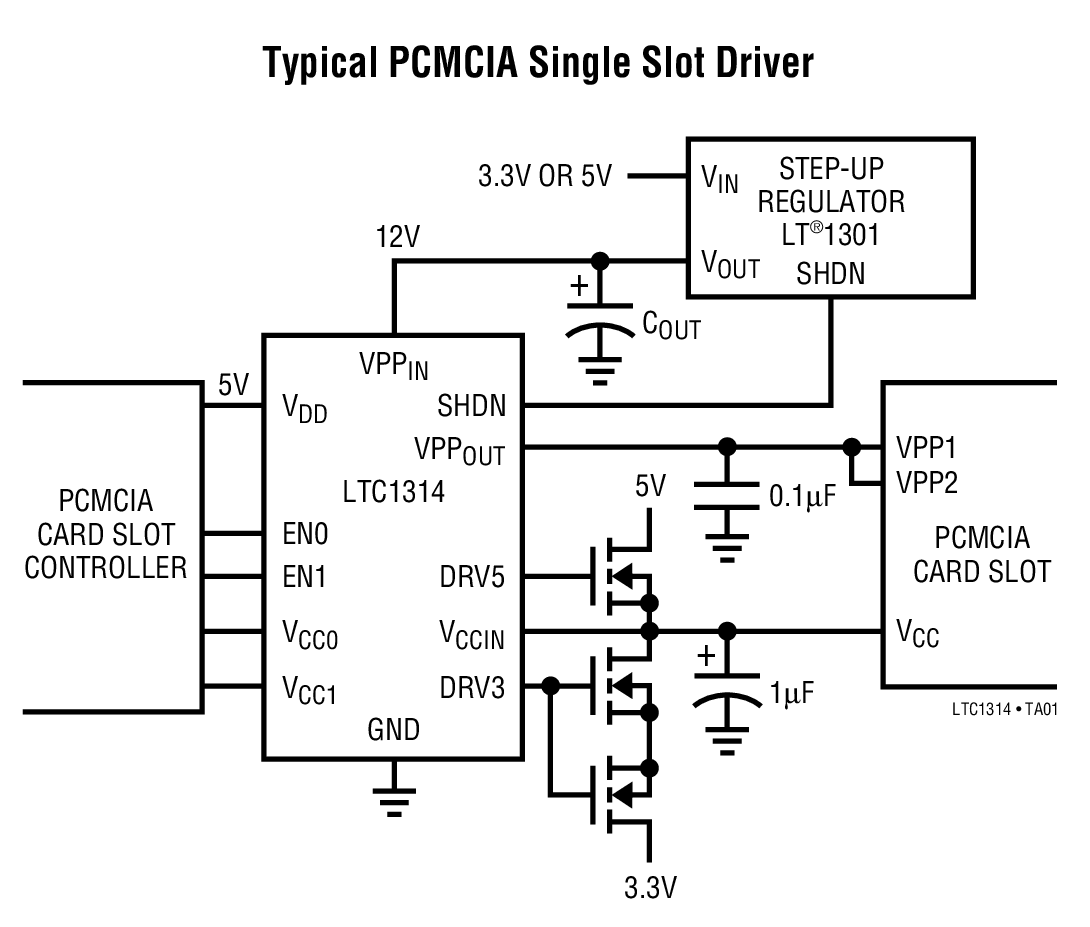

LTC1314/LTC1315は、フラッシュVPPプログラミング用に0V、3.3V、5V、12V、およびHi-Z電源出力を提供します。内蔵チャージポンプは、低コストでNチャネル3.3V/5V VCCスイッチング用の12Vゲート・ドライブ電圧を発生します。VPPOUTに12Vが必要ないときには、12Vレギュレータはシャットダウンできます。すべてのデジタル入力はTTLコンパチブルで、業界標準のPCカード・インタフェース・コントローラに直接インタフェースします。

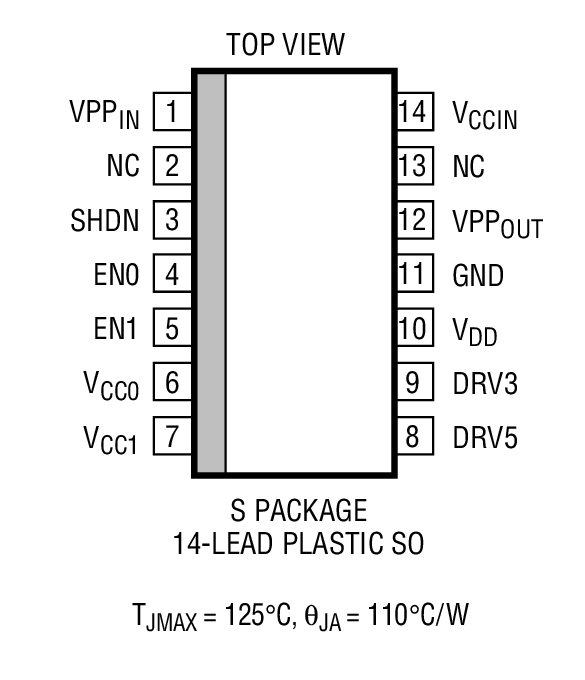

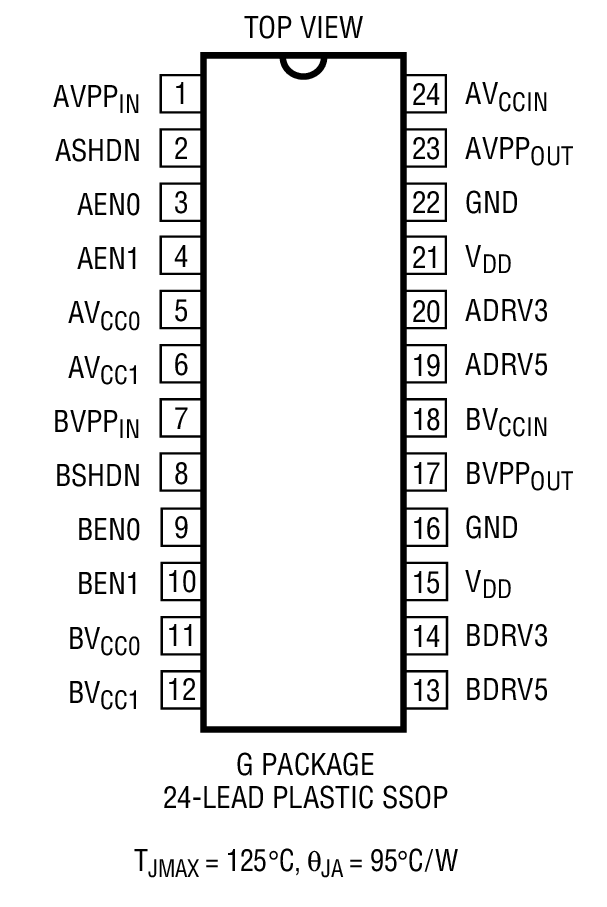

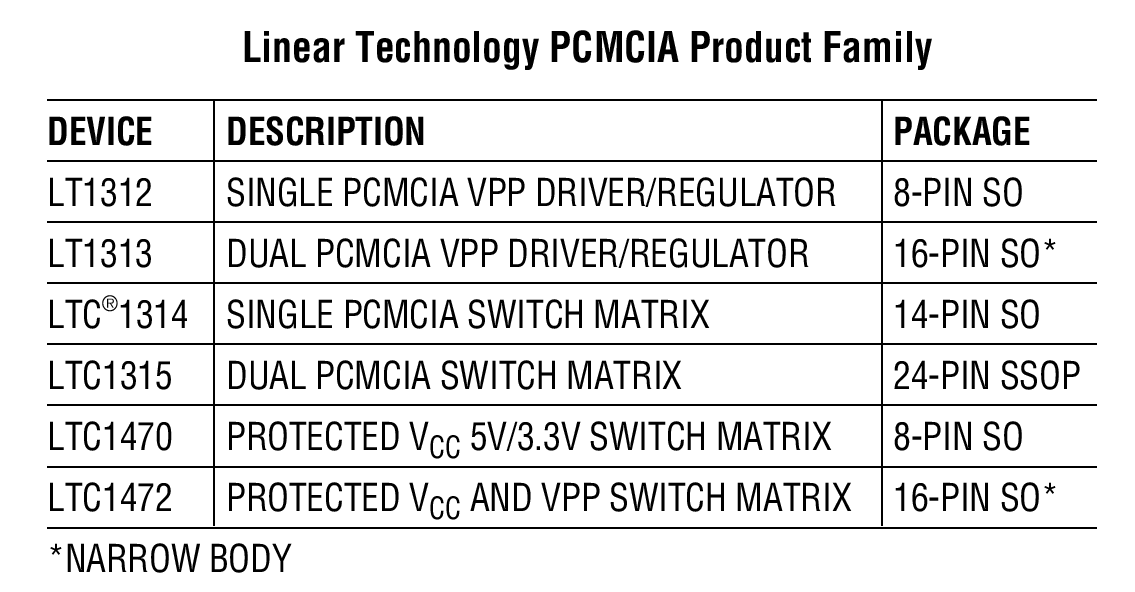

LTC1314は14ピンSOで供給され、LTC1315は24ピンSSOPで供給されます。
アプリケーション
- ノートブック・コンピュータ
- パームトップ・コンピュータ
- ペン入力コンピュータ
- ハンディ・ターミナル
- バーコード・リーダ
