製品概要

機能と利点

  • ソフトウェア、プログラマブル機能
    • ユニポーラ/バイポーラ選択機能
    • デリファレンシャル入力、シングルエンド入力
    • MSBファースト、LSBファーストいずれも可能
  • サンプル&ホールド内蔵
  • 単一5V、または±5V電源動作可能
  • 4本のみのラインで大多数のMPUのしリアルポート、または全てのMPUのパラレルポートと直接インタフェース可能
  • 最大46.5kHzのスループットレート

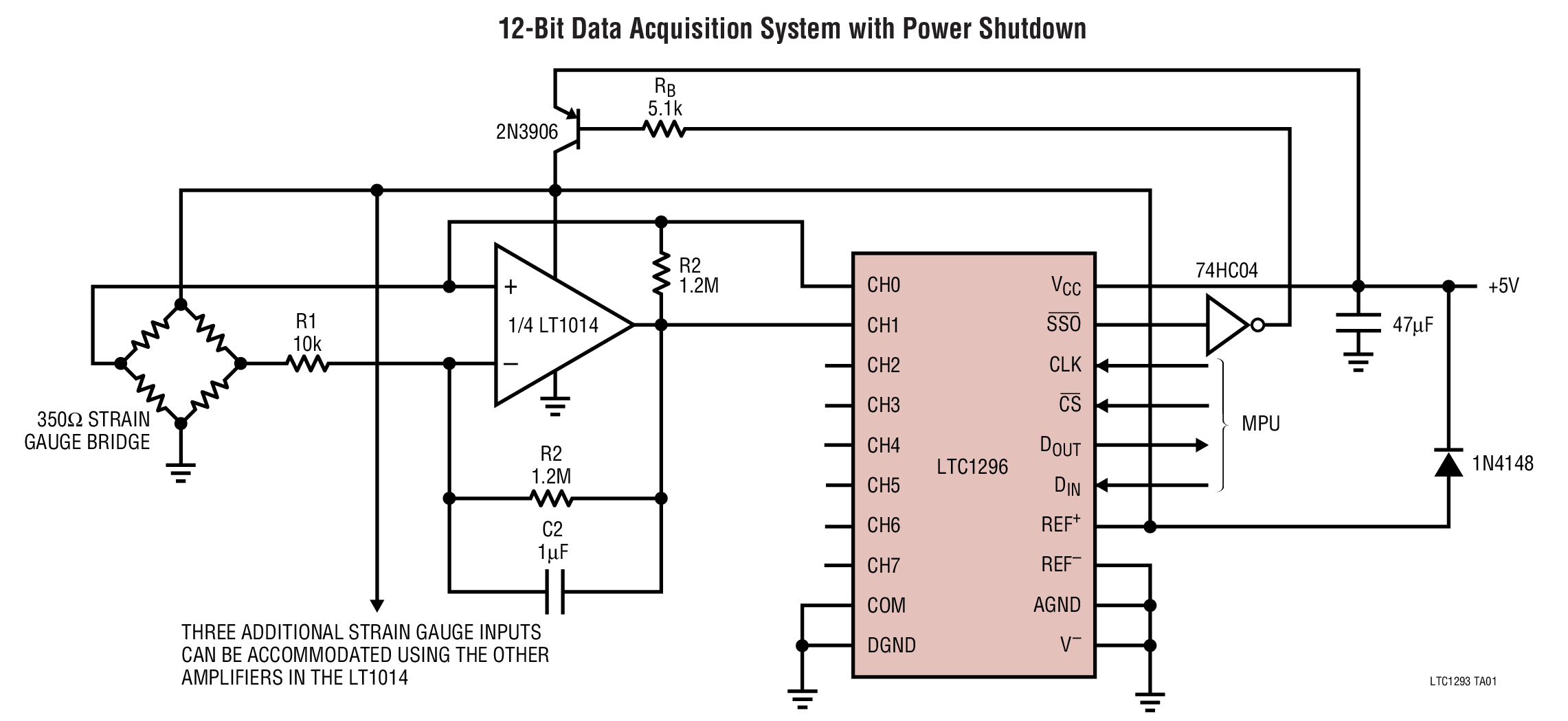

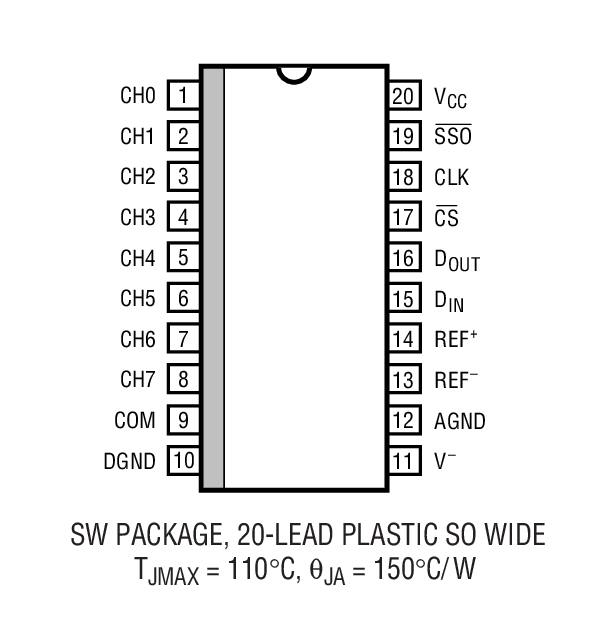

  • システム・シャットダウン出力(LTC1296)

製品概要

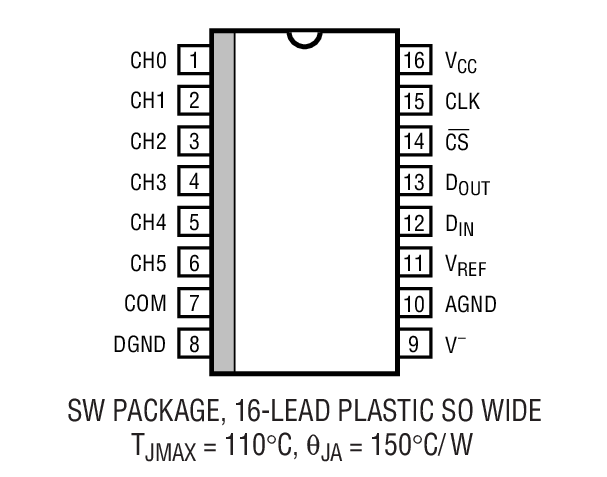

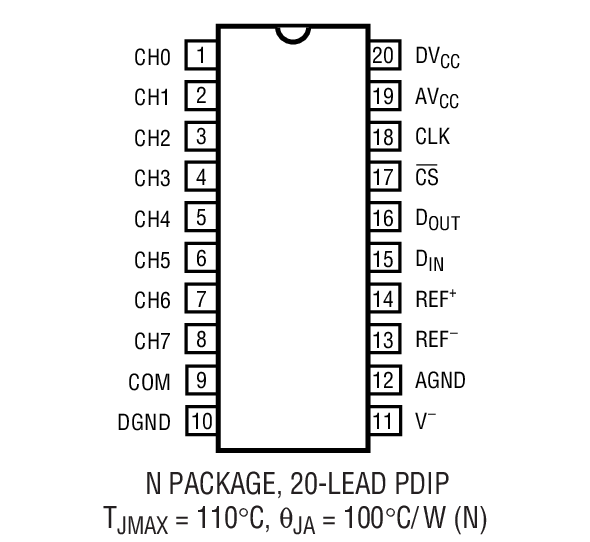

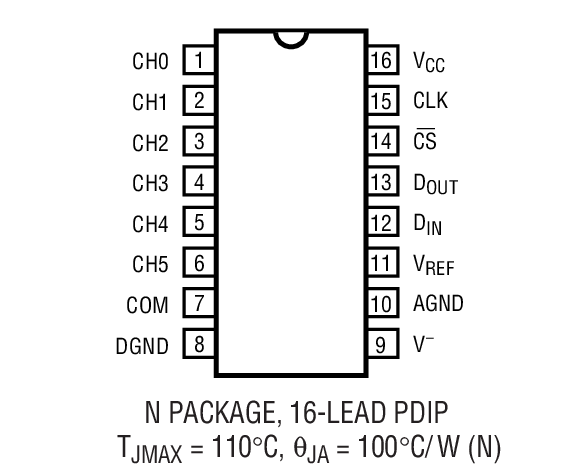

LTC1293/LTC1294/LTC1296はシリアルI/O逐次比較型A/Dコンバータを基本としたデータアクィジションシステム・ファミリです。LTCMOSスイッチトキャパシタ・テクノロジを用い、12ビットのユニポーラ、または11ビットおよび符号のバイポーラA/D変換のどちらでも実行できます。入力マルチプレクサはシングルエンド、またはディファレンシャル入力(またはそれらの組み合わせ)のどちらでも構成できます。チップに組み込まれたサンプル・ホールドが、すべてのシングルエンド入力チャンネルに対応します。LTC1293/4/6がアイドル状態の時、低消費電力が要求される応用回路ではパワーダウンさせることができます。LTC1296は入力マルチプレクサ前段でのシグナルコンディショニングのような外部回路で、パワーダウンさせることが可能なシステムシャットダウン出力をそなえています。

シリアルI/Oは多くのMPUのシリアルポートおよび全てのMPUのパラレルI/Oポートに対して、3本のラインで8チャンネルのデータ転送が可能となりますので、外付けハードウェアを必要としません。


アプリケーション

  • 分解能:12ビット
  • 交換時間:12μsMAX(全温度)
  • 消費電流:6.0mA
