製品概要

機能と利点

  • サンプル&ホールド内蔵
  • 単一5V電源動作
  • 電源シャットダウン
  • 3本または4本のラインで多くのMPUのシリアル・ポートおよびすべてのMPUのパラレル・ポートに直接インタフェース可能
  • 2チャネル・アナログ・マルチプレクサ内蔵
  • アナログ入力コモンモードは電源電圧まで

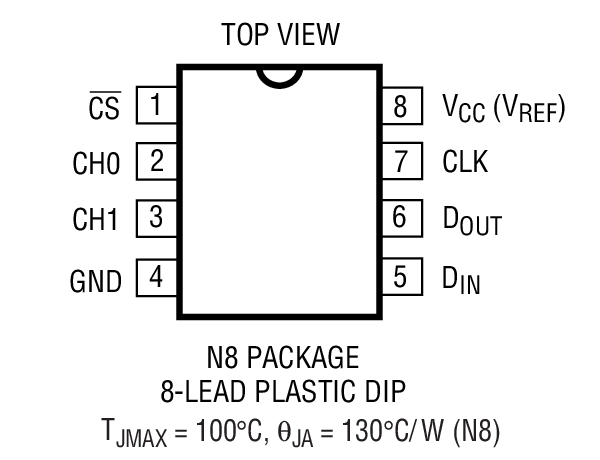

  • 8ピンDIPパッケージ

製品概要

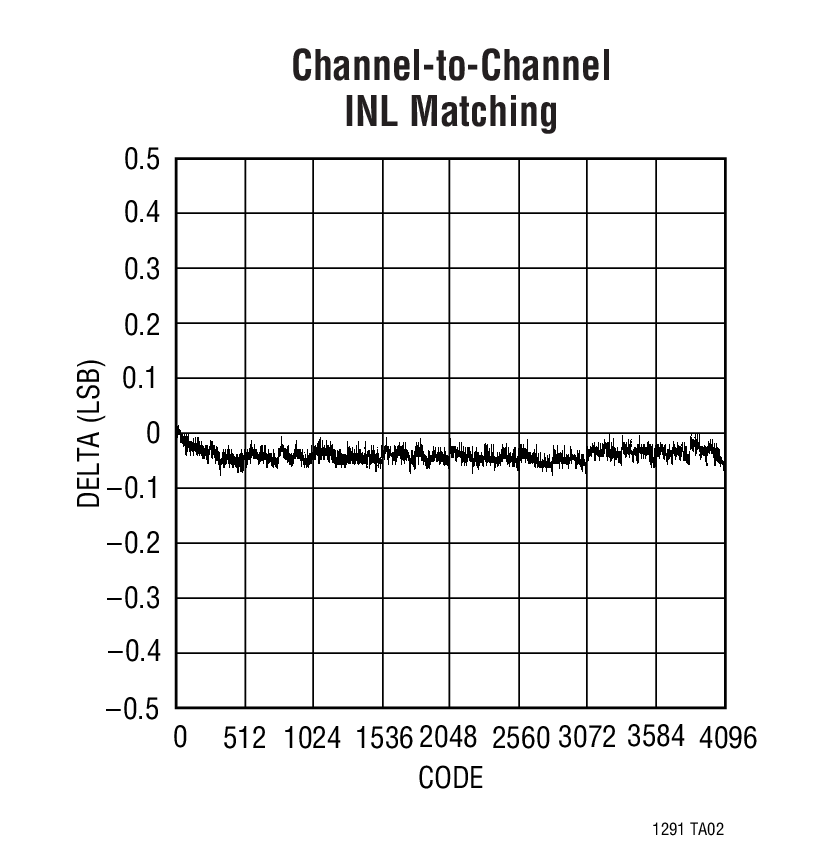

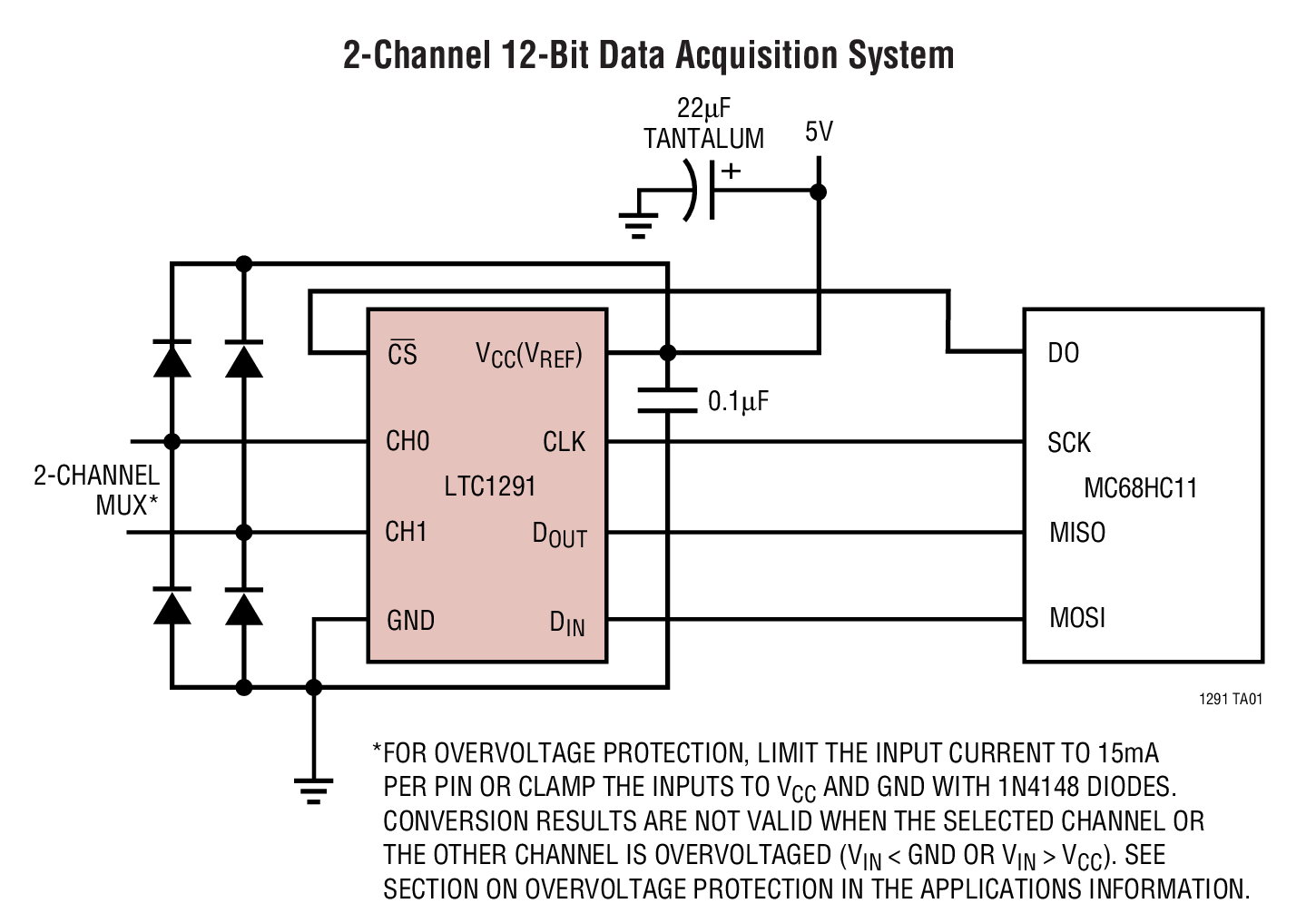

LTC1291はシリアルI/O逐次比較型A/Dコンバータを備えたデータ・アクイジション・システムです。LTCMOSスイッチト・キャパシタ技術を使用して、12ビット・ユニポーラA/D変換を実行します。入力マルチプレクサは、シングルエンドまたは差動入力のいずれかに構成することができます。“+”入力にオンチップ・サンプル&ホールドが内蔵されています。低消費電力が要求されるアプリケーションでは、LTC1291がアイドルのとき、パワーダウンすることができます。LTC1291は電源(VCC)から基準電圧を得るため、外部基準電圧は不要です。これらのすべての機能が8ピンDIPに封入されています。

シリアルI/Oは、多くのMPUのシリアル・ポートおよびすべてのMPUのパラレルI/Oポートと、外付けハードウェアなしで通信するように設計されていて、3本または4本のラインを通してデータ伝送が可能です。高精度で使い易く、小型パッケージに封止されていますので、最小数の伝送ポート、省スペース、および低消費電力が要求される遠隔データ伝送アプリケーションにおいて、アナログ信号をデジタル化するのに最適です。


アプリケーション

  • 分解能: 12ビット
  • 高速変換時間: 12μs(MAX: 全温度範囲)
  • 低消費電流:
    • 6.0mA(TYP)(アクティブ・モード)
    • 10μA(MAX)(シャットダウン・モード)
