LTC1290

製造中

シングル・チップ12ビット・データ収集システム

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ソフトウェア・プログラム可能な機能
    • ユニポーラ/バイポーラ変換
    • 4つの差動入力/8つのシングルエンド入力
    • MSBファーストまたはLSBファーストのデータシーケンス
    • 可変データワード長
    • パワー・シャットダウン
  • サンプル&ホールド内蔵
  • 単一5V、または±5V動作
  • ほとんどのMPUシリアルポートとすべてのMPUパラレルポートへの直接4線インタフェース
  • 最大50kHzのスループットレート
  • 20ピンPDIPおよびSOワイド・パッケージ

H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。

LTC1290はシリアルI/O逐次比較型A/Dコンバータを内蔵したデータ収集コンポーネントです。LTCMOS™スイッチトキャパシタ・テクノロジーを用い、12ビットのユニポーラ、または11ビット正符号のバイポーラA/D変換のいずれも実行できます。8チャンネル入力のマルチプレクサはシングルエンド、または差動入力(またはそれらの組み合わせ)のどちらでも構成できます。内臓のサンプル＆ホールドがすべてのシングルエンド入力チャンネルに対応します。LTC1290がアイドル状態の時、低消費電力が要求されるアプリケーションではシリアルワードでパワーダウンさせることができます。

シリアルI/Oは業界標準の全二重(デジタル入出力が同時に可能)シリアルインタフェースに対応するように設計されています。MSBファーストとLSBファーストのどちらも可能で、バイポーラモードでは自動的に2の補数出力コードを供給します。出力データワードは8、12、または16ビット長にプログラム可能です。これにより、シフトレジスタや多様なプロセッサとの容易なインターフェイスが可能になります。


アプリケーション

  • 分解能：12ビット
  • 高速変換：全温度範囲で13μs(最大)
  • 消費電流：6.0mA
LTC1290
シングル・チップ12ビット・データ収集システム

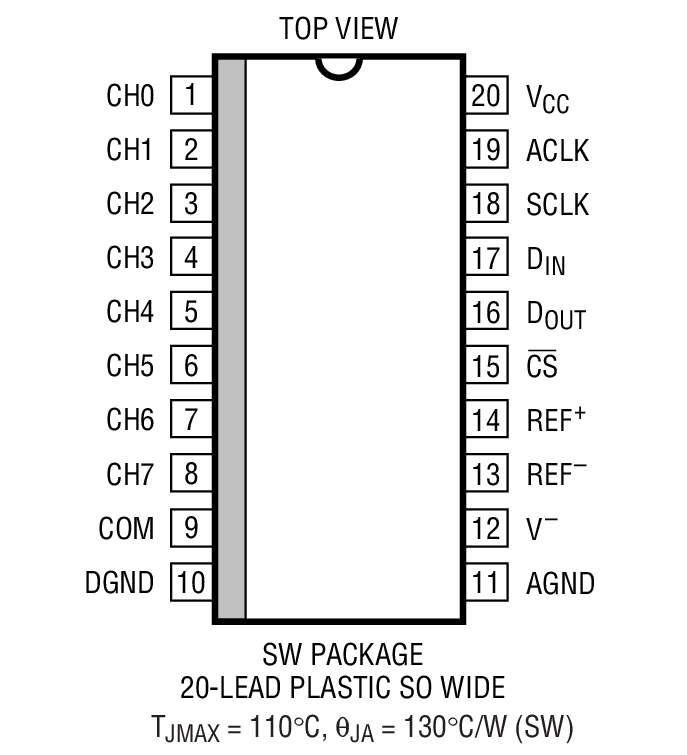

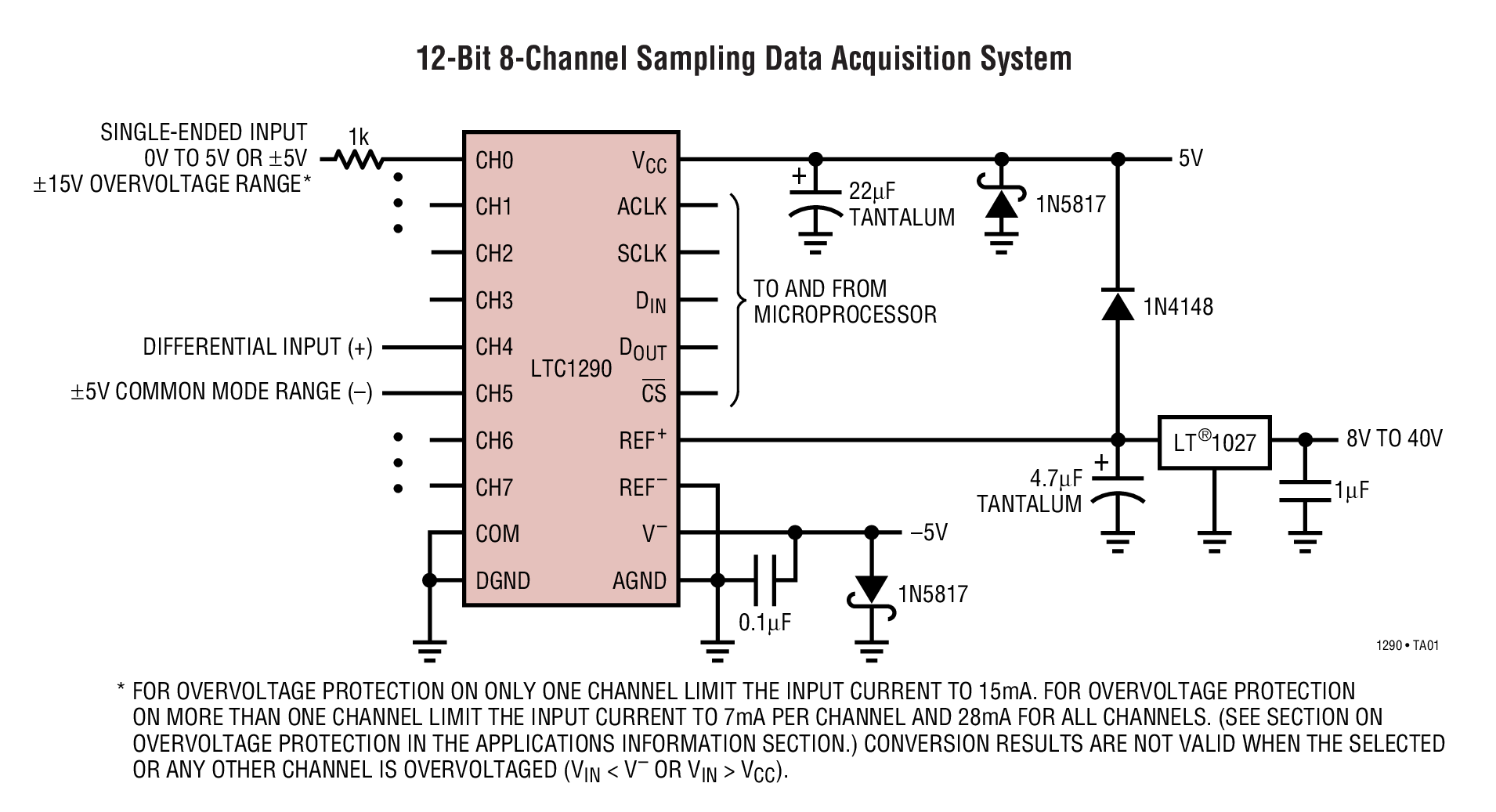

12-Bit 8-Channel Sampling Data Acquisition System Product Package 1 Product Package 2
